Visaton Couplet

Die 2-Wege Bassreflex-Regalbox Visaton Couplet ist ein Visaton Bausatz in d'Appolito-Konfiguration, bei der ein Hochtöner - der neue G20 SC von zwei Tieftönern nämlich den AL 130 mit Aluminium Membran eingerahmt wird.
Visaton Couplet - mit AL 130 und G20 FFL

Die Visaton Couplet zeichnet sich durch folgende Eigenschaften aus:

  • glatter Frequenzverlauf
  • neutrale tiefe Bässe für eine Regalbox
  • einfach nachzubauendes Gehäuse (Höhe x Breite x Tiefe): 46 x 23,5 x 35 cm
  • mustergültiger Lieferumfang und Beschreibung von Visaton

Technische Daten:

  • Frequenzgang: 38-30 000 Hz (nach Visaton-Angabe)
  • Belastbarkeit (Nenn/Musik): 120 / 180 Watt
  • Trennfrequenz: 4000 Hz
  • mittlerer Kennschalldruck: 84 dB (1W/1m)
  • Impedanz: 4 Ohm

Der Bausatz Couplet enthält:

  • 1 x Gewebe-Kalotte G20 SC, 8 Ohm
  • 2 x AL 130, 8 Ohm
  • 1 x Frequenzweiche Couplet
  • 1 x Anschlussklemmen
  • 1 x Beutel Dämpfungsmaterial
  • 1 x Bassreflexrohr BR 25.50
  • div. Schrauben
  • Kabel für die Innenverkabelung
  • Beschreibung und Bauplan
 Visaton Couplet Frequenzgang

Best.-Nr. V-5912, Preis pro Paar (ohne Gehäuse)   EUR 1047,60 ohne MwSt: € 880.34 / $ 950.76

Bei uns auch einzeln bestellbar:
Best.-Nr. V-5912-2, Preis pro Stück (ohne Gehäuse)   EUR 466,00 ohne MwSt: € 391.60 / $ 422.92

Test Visaton Couplet in Stereo 9/1999
In Heft 9/1999 wurde die Visaton Couplet zusammen mit einigen anderen Boxen getestet (Elac CL 515 JET, Platon ART 500, Quadral Aurum 9). Mit 76%-Punkten schnitt die Visaton Couplet hervorragend ab - sie ist gemäß Kompaktboxen-Testspiegel mit Fertigboxen im Preissegment 1500-2500 EUR vergleichbar.

Hier ein Ausschnitt aus der Bewertung:
"Für Ihre Größe glänzt die Visaton Couplet mit sehr tiefem, sauberem Bass, der aufgrund der neutralen Abstimmung auch im Regal oder in der Schrankwand eine gute Figur macht. Dabei werden andere Lautsprechertugenden nicht vernachlässigt. Besonders in den Disziplinen Stimmenwiedergabe und Abbildungsplastizität kann die kleine Visaton punkten."

Visaton Couplet mit Bändchen MHT 12

Nachfolgender Bausatz wurde von Visaton am 31.10.2001 vorgeschlagen (siehe Visaton-Forum). Statt der Kalotte, wird hier ein Bändchen MHT 12 als Hochtöner eingesetzt. Der Hochtonteil der Weiche wird dazu von Ihnen modifiziert:

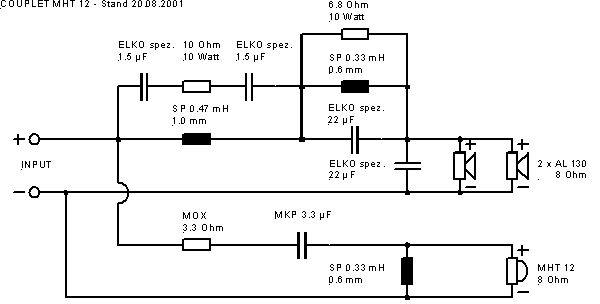

Weichenbild aus dem Visaton Forum entnommen
Diesen Bauvorschlag liefert Visaton nicht als Bausatz. Daher schnüren wir Ihnen dazu ein Paket.

Wir liefern für ein Paar Boxen:
- 1 Original Bausatz Couplet ohne Hochtöner
- 2 Bändchen MHT 12
und zum Umbau der Frequenzweiche:
- 2 Stück Widerstände 3,3 Ohm/MOX 4
- 2 Stück Mundorf MKP-Kondensatoren 3,3 uF
  (an dieser Stelle kommt es sehr darauf an!)
- 2 Stück Spule 0,33 mH / 0,7 mm EUR 1513,00 ohne MwSt: € 1271.43 / $ 1373.14

Hinweis: Wahlweise liefern wir ohne Aufpreis den Bausatz mit von Ihnen selbst zu bauender Frequenzweiche, mit High-End-Bauteilen zum Bau einer High-End-Weiche auf Holz:


High-End-Weiche für Standard-Couplet
zum Aufbau auf Holz:
im Tieftonzweig:
- 2x Backlackspule 0,47 mH / 0,9 mm
- MKT-Kondensator 22 uF
- MKT-Kondensator 15 uF
- 2x MKT-Kondensator 1,5 uF
- MOX10-Widerstand 6,8 Ohm (blau-grau-gold)
- MOX10-Widerstand 4,7 Ohm (gelb-violett-gold)
im Hochtonzweig:
- 1x Backlackspule 0,22 mH / 0,9 mm
- Mundorf MKP-Kondensator 6,8 μF/400V
- MOX4-Widerstand 1,5 Ohm (braun-grün-gold) 		High-End-Weiche für Couplet mit MHT12
zum Aufbau auf Holz:
im Tieftonzweig:
- Backlackspule 0,47 mH / 0,9 mm
- Backlackspule 0,33 mH / 0,9 mm
- 2x MKT-Kondensator 22 uF
- 2x MKT-Kondensator 1,5 uF
- MOX10-Widerstand 6,8 Ohm (blau-grau-gold)
- MOX10-Widerstand 10 Ohm (braun-schwarz-schwarz)
im Hochtonzweig:
- 1x Backlackspule 0,33 mH / 0,9 mm
- Mundorf MKP-Kondensator 3,3 μF/400V
- MOX4-Widerstand 3,3 Ohm (orange-orange-gold)
