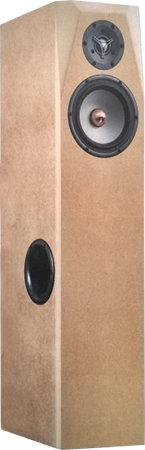

Audimax Floorstand BE   Altavoz Torre por Hobby Hifi 1/2019

Datos técnicos
  • Impedancia: 12 Ohm
  • Nivel de presión sonora (2,83V/1m): 80 dB
  • Dimensiones (ancho x alto x profundidad): 975 x 210 x 300 mm
  • Rango de frecuencia (-8dB): 30 a 40000 Hz
  • Frecuencia (s) Crossover: 1700 Hz
  • Principio: Acústica Bass-reflex

Audimax Floorstand BE es una columna acústica de dos vías

Audimax Floorstand BE es un altavoz bass reflex con chasis fabricado por la empresa SB Acoustics y la empresa Hobby-HiFi (Made by SEAS).

El kit incluye los siguientes altavoces:
- un altavoz de agudos SB Acoustics Satori TW29B-B
- un altavoz de graves Hobby-HiFi (Made by SEAS) 18MW12T

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,3%.

Nuestro kit de montaje se compone de

  • SB Acoustics tweeter SATORI-TW29B-B, black
  • Hobby-HiFi woofer 18MW12T, produced by SEAS
  • 0,5x Jetset 70MR, bass reflex tube system, middle
  • Jetset 70AT, bass reflex tube system, outer part
  • Jetset 70IT, bass reflex tube system, inner part
  • JetSet 90grad 3 inch male to female elbow 70
  • 0,5x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Damping Sonofil 100 x 35 cm for 20 litres
  • 0,5x Audaphon Damping 10, 970 x 470 mm, adhesive
  • Binding Post PK31, gold plated (one pair, red and black)
  • 3m Speaker cable 2x2.5 mm2, transparent
  • 1,5x Pan screws 4x20 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Mundorf MCAP EVO Oil 0.22 μF / 450 V
  • Mundorf MCAP EVO Oil 2.2 μF / 450 V
  • Mundorf MCAP EVO Oil 3.3 μF / 450 V
  • Mundorf MCAP EVO Oil 4.7 μF / 450 V
  • Mundorf MCAP EVO Oil 10 μF / 450 V
  • Mundorf baked varnish air core coil BL71, 0.47 mH/0.57 Ohm
  • Mundorf baked varnish air core coil BL71, 0.68 mH/0.71 Ohm
  • Mundorf baked varnish air core coil BL140, 4.7 mH/0.83 Ohm
  • Metal-oxide resistor, 10W 10 Ohm (brown-black-black)
  • 2x Metal-oxide resistor, 5W 1.0 Ohm (brown-black-gold)

Kit sin la caja, precio por altavoz   EUR 1107,00 sin IVA: € 930.25 / $ 1013.97

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). El condensador usados en el tweeter - donde la calidad es esencial - es un condensador de aceite Clarity cap CSA con 630V.

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 1237,00 sin IVA: € 1039.50 / $ 1133.05

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 55,90 sin IVA: € 46.97 / $ 51.20

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 159 x 127 mm
Placas de circuito reticuladas RA160, N° de pedido: str-RA160, precio por unidad:   EUR 5,90 sin IVA: € 4.96 / $ 5.40
Recomendamos usar dos placas por cada kit (cuatro por cada par de altavoces)
