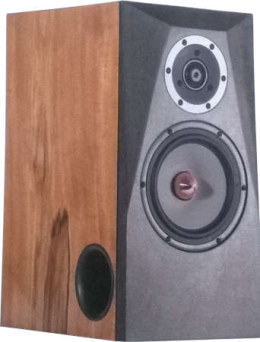

Audimax Bookshelf RD   Kompaktlautsprecher aus Hobby Hifi 3/2019

technische Daten:
  • Impedanz: 12 Ohm
  • Kennschalldruck (2,83V/1m): 81 dB
  • Maße (HxBxT): 440 x 220 x 340 mm
  • Frequenzbereich (-8dB): 33 - 30000 Hz
  • Trennfrequenz(en): 1700 Hz
  • Prinzip: Bassreflexbox

Audimax Bookshelf RD ist ein zwei-Wege Kompaktlautsprecher.

Audimax Bookshelf RD ist ein Bassreflex-Lautsprecher mit Chassis der Firma SB Acoustics und Firma Hobby HiFi (Made by SEAS).

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Hochtöner SB Acoustics TW29R
- einen Tieftöner Hobby-HiFi 18MW12T (Made by SEAS)

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 100 Hz unter 1%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"Der Hörtest hielt sich nicht mit Geplänkel auf und kam gleich zur Sache: Auf seiner CD Kamakiriad haut Donald Fagen ordentlich einen raus. Fette Bläsersätze und eruptive Bass-Kanonaden stellen die Lautsprecher auf eine harte Probe. Was wir sonst nur veritablen Standboxen zumuten, meisterten die Audimax-Regalboxen mit Bravour. Bass perlt mit klarer Struktur, mit tollem Druck und mit erstaunlichem Tiefgang. Der Grundtonbereich zeigt sich wunderbar aufgeräumt, er gibt Stimmen eine standfeste Grundlage. Feinst aufgedröselte Mitten nebst sanften und klaren Höhen komplettieren das wunderbar facettenreiche, dabei perfekt natürliche Klangbild. Der Hochtöner löst filigrane Details mit souveräner Musikalität auf, ohne sich aufzudrängen: Mit diesem Charakter begünstigt er entspannenden Langzeit-Hörgenuss. lm Vergleich zur Berylliumkalotte stellt der Ringstrahler die feinsten Facetten ein wenig zurückhaltender dar, präsentiert sie aber ebenso penibel - nur nicht ganz so offensiv. Der räumliche Eindruck begeistert mit weit ausholender Breite und Tiefe sowie authentischer, punktgenauer Lokalisierung von Stimmen und Instrumenten bei Bedarf auch ganz weit vorne, jedenfalls immer zum greifen realistisch. Die Vokalisten der Acapella-Formation Amarcord sind im "Book of Madrigals" exakt lokalisierbar - jeder einzelne Künstler steht an seinem Platz, den ihm niemand streitig macht. Genau so geht Räumlichkeit. Fast das allerbeste an dieser Vorstellung: Sie bleibt auch bei deutlich reduzierter Lautstärke überzeugend. Die ausnehmend geringen mechanischen Verluste des Tieftöners sichern das fantastische Auflösungsvermögen auch dann noch, wenn von Original-Lautstärke längst keine Rede mehr sein kann."

Fazit der Zeitschrift:

"Audimax Bookshelf RD bietet eine höchst reizvolle Alternative zur Bookshelf mit Beryllium-Hochtöner. Klanglich und musikalisch stehen beide auf einer Stufe. Der Unterschied ist eigentlich nur, dass "BE" alle Details sehr selbstverständlich, quasi wie auf dem Silbertablett präsentiert, während "RD" minimal weniger offensiv agiert - ohne auf die ganz feinen Strukturen zu verzichten. Man kann damit vielleicht sogar noch ein wenig intensiver in die Musik eintauchen - jedenfalls erlebt man sie tendenziell sanfter. Nicht zuletzt spart man mit "RD" statt "BE" pro Boxenpaar über 500 Euro. Ein späteres Upgrade funktioniert hier ja vollkommen problemlos."

Unser Bausatz besteht aus

  • SB Acoustics Hochtöner SATORI-TW29R
  • Hobby-HiFi Tieftonlautsprecher 18MW12T (von SEAS produziert)
  • JetSet 70AT, Bassreflexsystem, außen
  • JetSet 70IT, Bassreflexsystem, innen
  • 0,5x JetSet 70MR, Bassreflexsystem, Mitte
  • Jetset 70WR (Winkelrohr)
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • 1,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf MCAP EVO Öl 0,22 μF / 450 V
  • Mundorf MCAP EVO Öl 2,2 μF / 450 V
  • Mundorf MCAP EVO Öl 3,3 μF / 450 V
  • Mundorf MCAP EVO Öl 4,7 μF / 450 V
  • Mundorf MCAP EVO Öl 10 μF / 450 V
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,68 mH/0,71 Ohm
  • Mundorf Backlack-Luftspule BL140, 4,7 mH/0,83 Ohm
  • Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • 2x Metalloxidwiderstand MOX5 1,0 Ohm (braun-schwarz-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 899,00 ohne MwSt: € 755.46 / $ 815.90

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Kupferfolien- oder Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den SB Acoustics TW29R - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap CSA Kondensatoren mit 630 V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1029,00 ohne MwSt: € 864.71 / $ 933.88

Bausatz mit anderen Hochtönern

Den Bausatz Audimax Bookshelf RD bieten wir auch mit drei verschiedenen in Hobby-HiFi vorgeschlagenen alternativ Hochtönern an. Die Bauteilequalität ist immer wie oben im RD Bausatz beschrieben. Beim Bausatz mit Wavecor TW030WA10 werden teilweise andere Bauteilewerte benötigt, diese sind in unserem Bausatz enthalten.

Bausatz mit SB Acoustics SATORI TW29B (Beryllium) ohne Gehäuse, Preis pro Lautsprecher   EUR 1099,00 ohne MwSt: € 923.53 / $ 997.41

Bausatz mit SB Acoustics SATORI TW29B (Beryllium) mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1229,00 ohne MwSt: € 1032.77 / $ 1115.39

Bausatz mit Scan Speak D3004/662000 ohne Gehäuse, Preis pro Lautsprecher   EUR 974,00 ohne MwSt: € 818.49 / $ 883.97

Bausatz mit Scan Speak D3004/662000 mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1104,00 ohne MwSt: € 927.73 / $ 1001.95

Bausatz mit Wavecor TW030WA10 ohne Gehäuse, Preis pro Lautsprecher   EUR 861,00 ohne MwSt: € 723.53 / $ 781.41

Bausatz mit Wavecor TW030WA10 mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 987,00 ohne MwSt: € 829.41 / $ 895.76

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 57,60 ohne MwSt: € 48.40 / $ 52.28

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir zwei Platten (für ein Paar Lautsprecher also 4)
