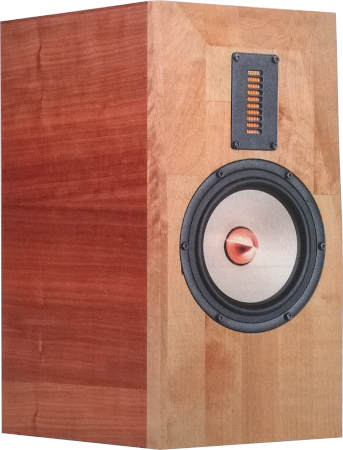

Audimax Bookshelf AMT   Kompaktlautsprecher aus Hobby Hifi 6/2021

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): 82,5 dB
  • Maße (HxBxT): 440 x 220 x 340 mm
  • Frequenzbereich (-8dB): 38 - 33000 Hz
  • Trennfrequenz(en): 2500 Hz
  • Prinzip: Bassreflexbox

Audimax Bookshelf AMT ist ein zwei-Wege Kompaktlautsprecher.

Audimax Bookshelf AMT ist ein Bassreflex-Lautsprecher mit Chassis von Mundorf und von Hobby-HiFi (Made by SEAS).

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Mundorf AMTU80W1.1
- einen Tieftöner Hobby-HiFi (Made by SEAS) 18MW12T

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,3%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"Beim Hörtest hielten wir uns nicht mit Geplänkel auf und kamen gleich zur Sache: Auf seiner CD Kamakiriad haut Donald Fagen ordentlich einen īraus. Fette Bläsersätze und eruptive Bass-Kanonaden stellen die Lautsprecher auf eine harte Probe. Was wir sonst nur veritablen Standboxen zumuten, meisterten die Audimax-Regalboxen mit Bravour. Bass perlt mit klarer Struktur, mit tollem Druck und mit begeisterndem Tiefgang. Der Grundtonbereich zeigt sich wunderbar aufgeräumt, er gibt Stimmen eine standfeste Grundlage. Feinste Detailzeichnung und subtile Auflösung filigraner Strukturen kennzeichnen den Mittenbereich. Daran schließt sich ein sensationeller Hochtonbereich an: Der Air-Motion-Transformer vereint die akribische Auflösung einer Beryllium-Membran mit der liebevollen Feinzeichnung einer Gewebekalotte und der explosiven Dynamik eines Druckkammer-Hochtonhorns. Diese Qualitäten auf einmal zu erleben ist der Vorzug dieser Folien-schallwandler. Die Raumabbildung verblüfft mit weit ausladender Bühne, auf der die Interpreten vorzüglich präzise lokalisierbar sowie konturenscharf gezeichnet sind. Vorne, Mitte und Hinten differenzieren die Schallwandler begeisternd klar und absolut nachvollziehbar. Bis hin zu weitestgehend reduzierter Lautstärke bleiben Luftigkeit und Raumabbildung überzeugend klar und vollkommen stabil. Die ausnehmend geringen mechanischen Verluste des Tieftöners und das besonders breitwürfige Abstrahlverhalten des Hochtöners sichern das fantastische Auflösungsvermögen und die opulente Räumlichkeitsillusion auch dann noch, wenn von Original-Lautstärke längst keine Rede mehr sein kann."

Fazit der Zeitschrift:

"Audimax Bookshelf AMT bietet Musikreproduktion in veritabler Referenzqualität vom tiefsten Bass bis in flirrende Hochtonsphären, von sehr geringer bis hin zur Originallautstärke. Audimax Bookshelf AMT ist unsere neue Regalboxen-Referenz."

Unser Bausatz besteht aus

  • Mundorf AMTU80W1.1
  • Hobby-HiFi Tieftonlautsprecher 18MW12T (von SEAS produziert)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • 1,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf MCAP EVO Öl 4,7 μF / 450 V
  • Mundorf MCAP EVO Öl 5,6 μF / 450 V
  • Audaphon MKP CAP Superior 1,0 μF / 400 Vdc
  • 2x Audaphon MKP CAP Superior 3,3 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Mundorf Luftspule L140, 0,82 mH/0,26 Ohm
  • Mundorf Luftspule L140, 2,2 mH/0,46 Ohm
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Luftspule, 0,39 mH/0,49 Ohm
  • Mundorf Rohrkernspule, P50, 8,2 mH/3,14 Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • Metalloxidwiderstand MOX5 0,33 Ohm 5% (orange-orange-silber)
  • Metalloxidwiderstand MOX5 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX5 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX5 18 Ohm (braun-grau-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 937,00 ohne MwSt: € 787.39 / $ 866.13

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Mundorf AMTU80W1.1 - wo es besonders auf die Qualität ankommt - sind hochwertige Mundorf MCAP EVO Silber Gold Öl mit 450 V.

  • Mundorf MCAP-Supreme 1,00 μF / 600 V
  • Mundorf MCAP EVO Silber Gold Öl 4,7 μF / 450 V
  • Mundorf MCAP EVO Silber Gold Öl 5,6 μF / 450 V
  • 2x Audaphon MKP CAP Superior 3,3 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,39 mH/0,51 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,82 mH/0,26 Ohm
  • Mundorf Backlack-Luftspule BL140, 2,2 mH/0,46 Ohm
  • Mundorf Rohrkernspule, P50, 8,2 mH/3,14 Ohm
  • MResist Classic-Widerstand 5,6 Ohm / 10 Watt
  • Mresist ultra 8,2 Ohm, 3/30Watt
  • Mresist Ultra Kühlkörper rot 6,5K/W + Montagepad + Schraube (Set 1)
  • Metalloxidwiderstand MOX5 0,33 Ohm 5% (orange-orange-silber)
  • Metalloxidwiderstand MOX5 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX5 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX5 18 Ohm (braun-grau-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1102,00 ohne MwSt: € 926.05 / $ 1018.66

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKP CAP Superior 0,68 μF / 400 Vdc
  • Audaphon MKP CAP Superior 18 μF / 400 Vdc
  • 0,7 mm Luftspule, 0,27 mH/0,44 Ohm
  • 0,7 mm Luftspule, 1,0 mH/0,88 Ohm
  • Keramikwiderstand 12 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 27 Ohm (rot-violett-schwarz)

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 30,00 ohne MwSt: € 25.21 / $ 27.73

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.45
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
