Hier finden Sie die Messungen zum Bausatz Amton

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

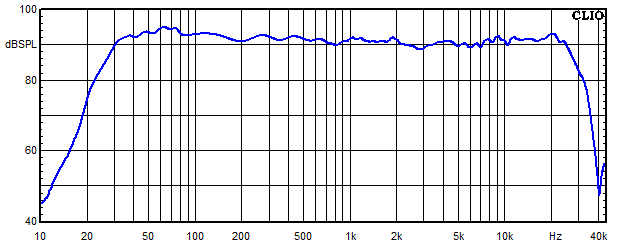

Amton Frequenzgang

Messungen Amton, Amton Frequenzgang

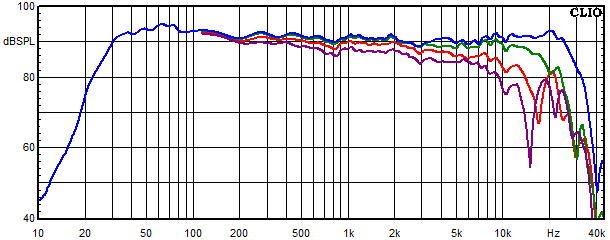

Amton Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Amton, Amton Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

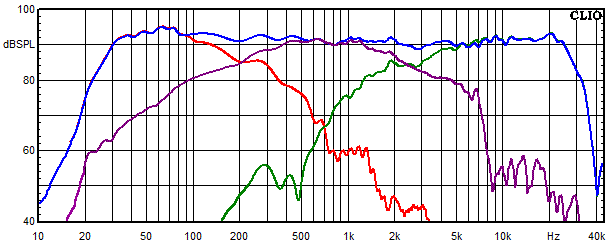

Amton Frequenzgang der einzelnen Kreise

Messungen Amton, Amton Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Violett = Mitteltonzweig
Rot = Tieftonzweig

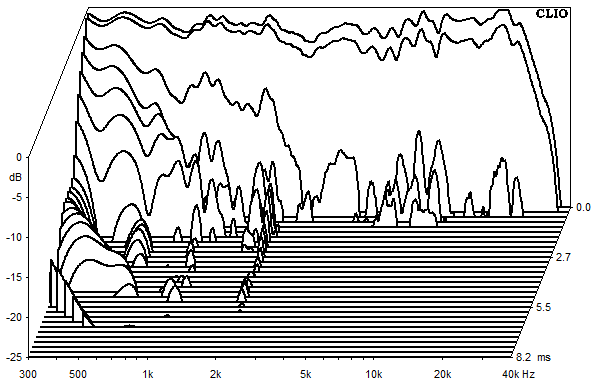

Amton Wasserfallspektrum

Messungen Amton, Amton Wasserfallspektrum

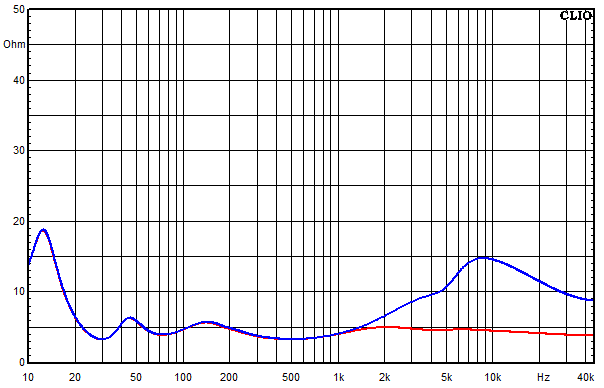

Amton Impedanz-Frequenzgang

Messungen Amton, Amton Impedanz-Frequenzgang

Blau = ohne Impedanzkorrektur
Rot = mit Impedanzkorrektur

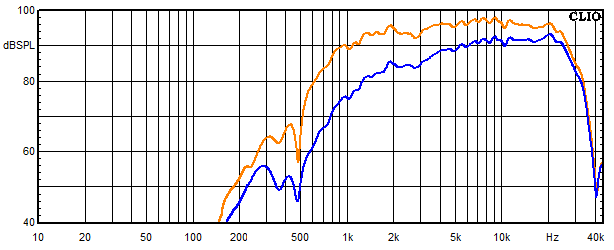

Amton Frequenzgang Hochtöner

Messungen Amton, Amton Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

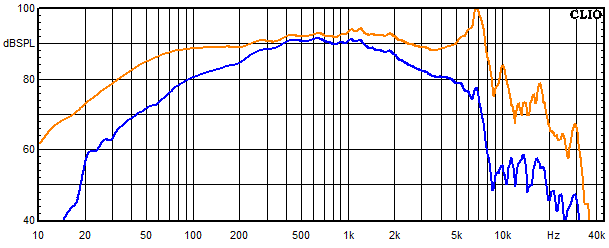

Amton Frequenzgang Mitteltöner

Messungen Amton, Amton Frequenzgang Mitteltöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

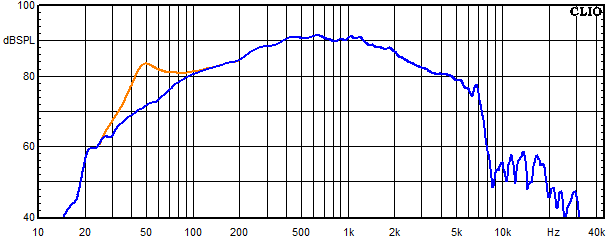

Amton Frequenzgang Mitteltöner mit Saugkreis 1

Messungen Amton, Amton Frequenzgang Mitteltöner mit Saugkreis 1

Blau = mit Saugkreis
Orange = ohne Saugkreis

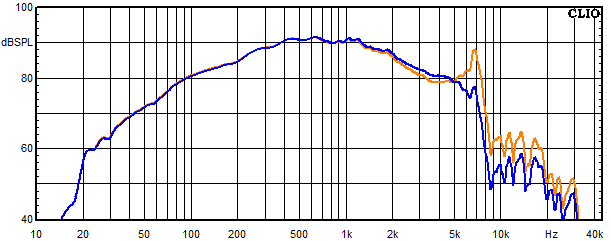

Amton Frequenzgang Mitteltöner mit Saugkreis 2

Messungen Amton, Amton Frequenzgang Mitteltöner mit Saugkreis 2

Blau = mit Saugkreis
Orange = ohne Saugkreis

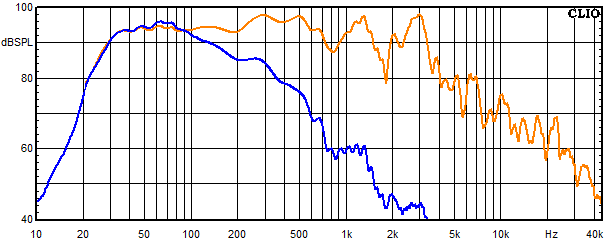

Amton Frequenzgang Tieftöner

Messungen Amton, Amton Frequenzgang Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

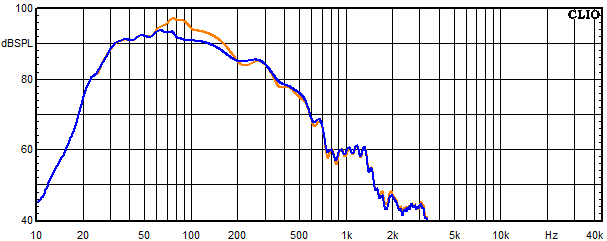

Amton Frequenzgang Tieftöner mit Saugkreis

Messungen Amton, Amton Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
