Módulos para subwoofer activos

Para mejorar el control de los chasis, a menudo se usan módulos de amplificador activos que no están destinados a la totalidad de la caja, sino al control individual de cada altavoz. Para complementar los bajos profundos, en una de las cajas se suele usar un módulo subwoofer que también puede ser incorporado en los altavoces de pie.

A continuación y tomando de ejemplo un Mivoc AM 80 MK II describiremos las conexiones y la funcionalidad de esto módulos.

Plano de conexiones para cada equipo

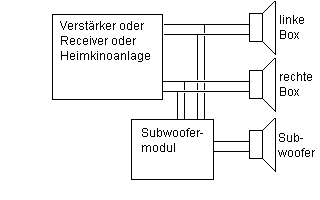

A cualquier equipo de sonido se puede conectar un módulo de subwoofer simplemente haciendo pasar hasta éste los cables del altavoz. El módulo abarca los canales izquierdo y derecha, ya que los graves se han de reproducir a través de ambos.

La excepción al respecto la constituyen los nuevos amplificadores con procesamiento digital de señales, tales como el Audaphon AMP-24, que no suelen tener entrada high-level.



Plano de conexiones para cada equipo

Algunas opciones para liberar sus altavoces de la carga de graves:

De esta forma sus altavoces se concentrarán en los medios graves, medios y agudos.



Plano de conexiones para cada equipo

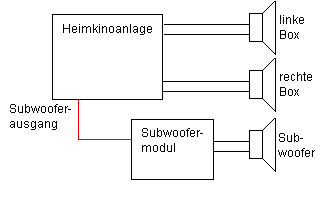

Si usted dispone de un equipo de cine en casa con salida de subwoofer (low-level), debería usarlo. Para ello solo tiene que conectar el enchufe cinch al subwoofer insertándolo en cualquiera de las tomas de la parte inferior.



Plano de conexiones para cada equipo

Si tiene usted un equipo de alta fidelidad con amplificador previo y amplificador final separados solo tiene que conectar el amplificador del subwoofer (entradas cinch) al amplificador previo.

Propiedad adicional (no disponible en el Mivoc AM 80): Para liberar sus satélites de la carga de graves, en vez de conectar el amplificador final también puede conectarlo al del subwoofer (entradas cinch). Muchos amplificadores con procesamiento digital de señales, como el Audaphon AMP-24, posibilitan esta solución e incluso adaptan los satélites a las condiciones del entorno del usuario (p.ej.: DSP-24, AMP-24)



Vista exterior del módulo. Arriba (4):
- Volumen
- Frecuencia crossover
- Fase de 0 a180 grados

Más abajo (1) las tomas de corriente para la conexión al equipo de cine en casa o al amplificador.

Al lado, a la derecha (5) es posible
- subir los graves en 28 Hz bien en 3 o 6 dB,
- puentear el divisor de frecuencia (el ajuste estándar es “no“, es decir "off")
- desconectar el amplificador, "off", o conectarlo, "on", o bien optar por la desconexión o conexión automática (auto) del mismo.

Más abajo (2) van 4 bornes de entrada, mediante los que se puede conectar con facilidad el amplificador a los altavoces. A su derecha (3) se encuentran los 4 de salida, destinados a proteger sus altavoces de la carga de graves (El requisito para ello es que los bornes (2) estén conectados con el amplificador de entrada.

Por último se encuentra la conexión (6) para el cable hacia la toma de corriente, que forma parte del kit suministrado.



Amplificador para subwoofer según la descripción de la revista Klang + Ton n° 6/1999

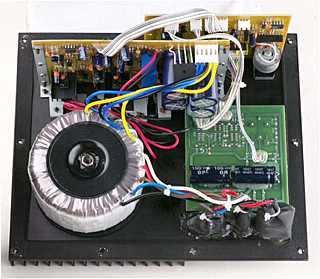

Aquí vemos el interior del módulo activo “Detonation“: en la parte inferior izquierda va el transformador con núcleo toroidal, sobre éste el cable rojo y negro conectado al altavoz (situado en el interior de la caja). A la derecha va el circuito impreso de control con los reguladores. Sobre el transformador se encuentra el circuito impreso de la etapa final del amplificador y, en el extremo superior, el amplificador previo. Todas las aberturas a través de los elementos de refrigeración están selladas para evitar que se produzcan silbidos, a falta de un tabique para el subwoofer.

El módulo se suministra incluyendo un mando a distancia que no aparece en las imágenes.
