Grundlagen für Einsteiger

Die Bestandteile einer Lautsprecherbox

Eine Lautsprecherbox besteht aus:

• dem Gehäuse (in der Regel Holz),
• den eigentlichen Lautsprechern, Lautsprecherchassis genannt
• Anschlussklemmen für die Leitung zum Verstärker
• einer Frequenzweiche, die die Verstärkersignale dosiert an die Lautsprecher gibt.
• eventuell einer Öffnung in der Box zur Verbesserung der Tieftonwiedergabe (Bassreflexöffnung oder Transmissionline-Öffnung)

Das Gehäuse

Es muss sehr stabil sein und darf nicht schwingen. Bewährt haben sich 19 oder 21 mm dicke Pressspanplatten, die man in jedem besseren  Baumarkt genau auf das gewünschte Maß (in Millimeter!!!) zugesägt bekommt. Für die erste Box verwenden Sie am besten einen Bauplan, der einem Bausatz beiliegt. Die Pressspanplatten werden zusammengeleimt oder zusammengeschraubt. Die Box muss hinterher absolut dicht sein.

Im Gehäuse müssen dann die Bohrungen für die Lautsprecher, die Anschlussdose und eventuell ein Bassreflexloch eingebracht werden (mit Zirkel anzeichnen und dann mit einer Stichsäge aussägen - oder besser mit einer Stichsäge mit Führungsdorn sägen) genannt

Die Lautsprecher - auch Chassis genannt

Die Lautsprecher wandeln die elektrischen Signale vom Verstärker in hörbare Töne. Leider genügt dazu in der Regel nicht ein Lautsprecher pro Box. Tiefe Töne werden gut von großen Membranen (1 Meter Durchmesser) und hohe von sehr kleinen (1 cm Durchmesser) abgestrahlt. Deshalb enthalten die meisten Lautsprecherboxen mehrere Chassis: Für hohe, manchmal für mittlere und für tiefe Töne.

Die Frequenzweiche

Die Frequenzweiche teilt die Töne auf die Lautsprecherchassis auf. Der kleine Hochtöner verträgt nicht die großen Leistungen, mit denen tiefe Töne im großen Tieftonlautsprecher abgestrahlt werden. Umgekehrt verunstaltet der Tieftöner hohe Töne, falls er diese abstrahlen soll.

Die Bestandteile der Frequenzweiche

Die Frequenzweiche erhält die elektrischen Signale vom Anschlussterminal, an der sie angeschlossen ist. Das Anschlussterminal besteht einfach aus zwei Klemmen, die den Draht vom Verstärker aufnehmen.

Die Lautsprecherchassis erhalten ihre elektrischen Signale von der Frequenzweiche, an der sie in der Regel mit 2 Drähten angeschlossen sind. Im Bild links verdeutlichen die 2 Kreise in der Zuleitung zum Lautsprecher die Anschlussklemmen.

Eine Frequenzweiche enthält:

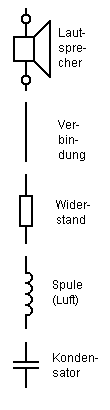

• Verbindungen (in der Regel aus Kupferdraht, der evt. versilbert ist) im Bild links: eine gerade Linie.


• Widerstände um insgesamt die Lautstärke abzuschwächen (ein weißer Kasten).


• Spulen, die für tiefe Töne wie eine Verbindung und für hohe Töne eine Unterbrechung sind.


• Kondensatoren, die für hohe Töne wie eine Verbindung und für tiefe Töne eine Unterbrechung sind.

• Links sind die beiden Klemmen für das Anschlussterminal (zum Verstärker) durch Kreise symbolisiert

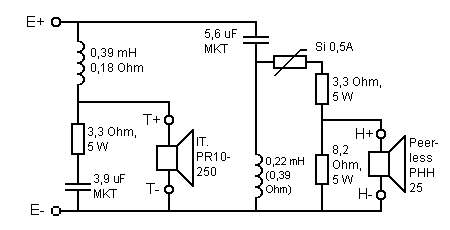

• Über die Spule mit 0,39 uH wird der Tieftonlautsprecher PR10-250 versorgt. Parallel zu dem Lautsprecher liegen noch ein 3,9 uF-MKT-Kondensator und ein 3,3 Ohm-Widerstand. Beide sorgen zusammen mit der Spule dafür, dass der Tieftonlautsprecher wenig hohe Töne abbekommt, da er sie nur unschön wiedergibt
• Dann schließt sich der rechte Zweig mit 5,6 μF Kondensator an, der nur hohe Töne passieren lässt. Zusätzlich macht eine 0,22 mH-Spule für tiefe Töne einen Kurzschluss, so dass der anschließende Zweig nur mit hohen Tönen versorgt wird.
• Dann schließt waagrecht ein Widerstand mit Haken und der Beschriftung Si 0,5 A an. Das ist ein temperaturabhängiger Widerstand, der - falls er heiß wird - den Strom für den Hochtöner rechts ganz abschaltet. Das ist für Partyboxen, bei denen oft voll aufgedreht wird, notwendig. (Eine Beschädigung ohne Sicherung tritt meist erst auf, falls die Box schon ganz schrecklich klingt - was auf manchen Partys den DJ jedoch nicht beeindruckt.)
• Der Hochtöner hat einen so hohen Wirkungsgrad, dass er durch einen Widerstandsteiler generell gedämpft werden muss. Der Kondensator verhindert, dass tiefe Töne an den Peerless PHH 25 kommen.

Die hier beschriebene Frequenzweiche ist besonders einfach und stammt aus unserem Bausatz PA 250 mit dem eine schweizer Jugendgruppe draußen und drinnen beschallt. Die Box leistet in 1 m Entfernung und bei 250 Watt Eingangsleistung 120 dB Schalldruck, was als Schmerzgrenze bezeichnet wird - Es handelt sich um eine auf Lautstärke getrimmte Box, die kurzfristige Impule von bis zu 1000 Watt verarbeitet.
