Messungen Aare

Messungen Aare

Hier finden Sie die Messungen zum Lautsprecher Aare

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

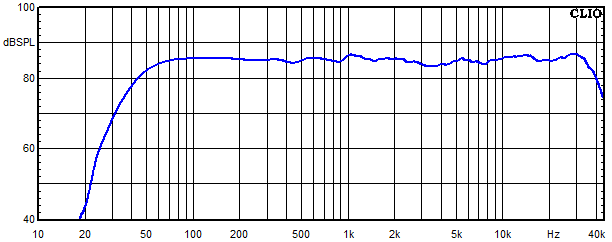

Aare Frequenzgang

Messungen Aare, Aare Frequenzgang

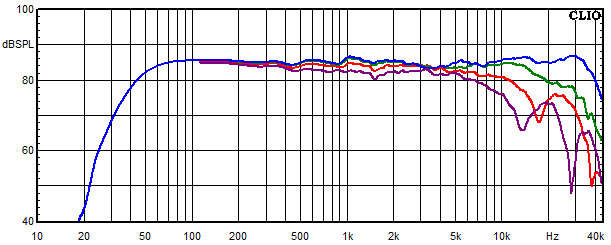

Aare Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Aare, Aare Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

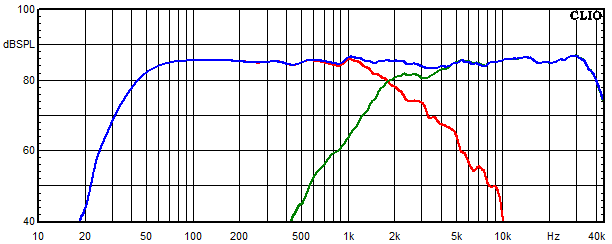

Aare Frequenzgang der einzelnen Kreise

Messungen Aare, Aare Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Rot = Tieftonzweig

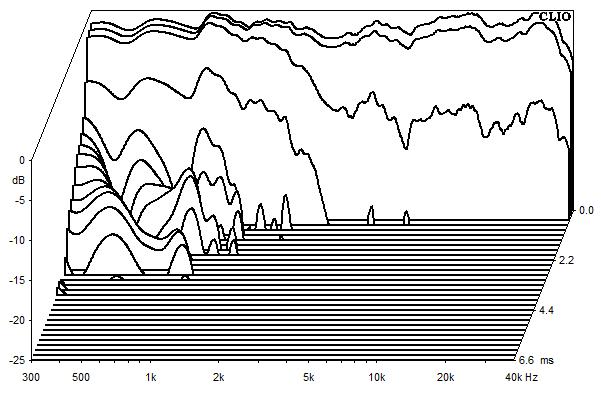

Aare Wasserfallspektrum

Messungen Aare, Aare Wasserfallspektrum

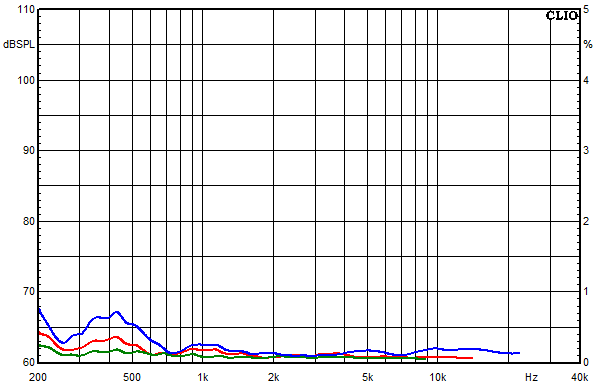

Aare Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Aare, Aare Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

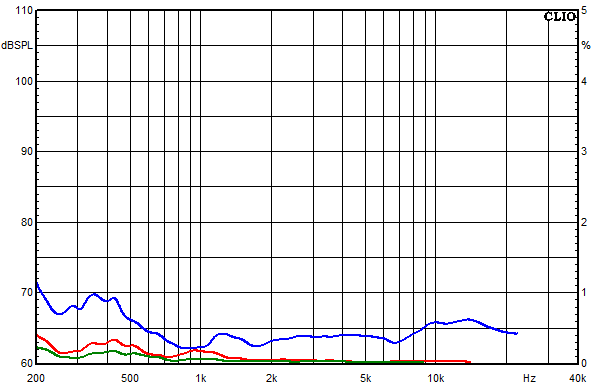

Aare Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Aare, Aare Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

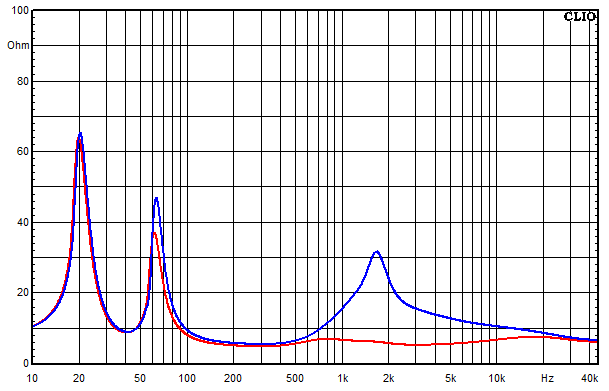

Aare Impedanz-Frequenzgang

Messungen Aare, Aare Impedanz-Frequenzgang

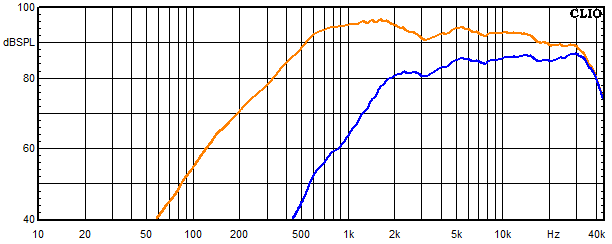

Aare Frequenzgang Hochtöner

Messungen Aare, Aare Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

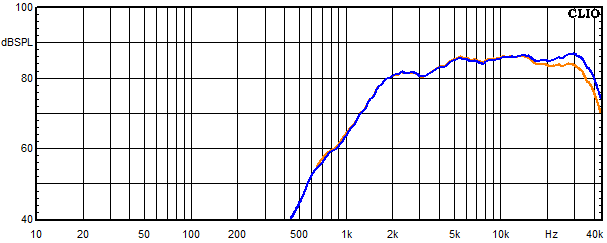

Aare Frequenzgang vom Hochtöner mit Bypasskondensator

Messungen Aare, Aare Frequenzgang vom Hochtöner mit Bypasskondensator

Blau = mit Bypasskondesator
Orange = ohne Bypasskondesator

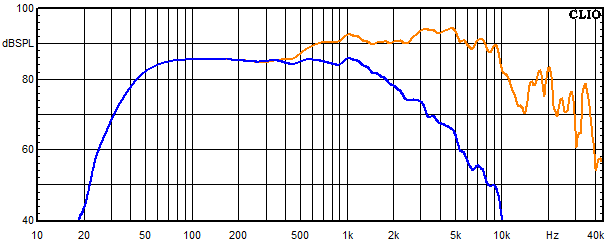

Aare Frequenzgang vom Tieftöner

Messungen Aare, Aare Frequenzgang vom Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

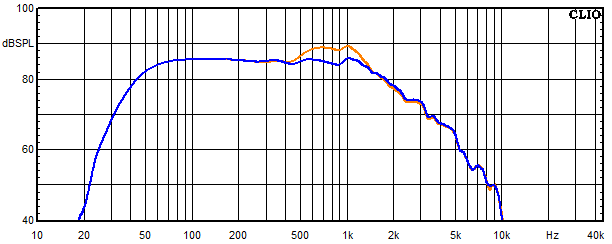

Aare Frequenzgang Tieftöner mit Saugkreis

Messungen Aare, Aare Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
