Sammisound


großes Bild aufblenden

HT-22       Best.-Nr.: sa-ht-22       EUR 38,00
25 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 1500-12000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 1,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 244x85 mm
  • Aussendurchmesser d = 270x110 mm
  • Einbautiefe (nicht eingefräst) t = 212 mm
  • Gewicht m = 1,76 kg

großes Bild aufblenden

HT-22P       Best.-Nr.: sa-ht-22p       - nicht lieferbar
25 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 1500-12000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 106 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 244x85,5 mm
  • Aussendurchmesser d = 268x110 mm
  • Einbautiefe (nicht eingefräst) t = 205 mm
  • Gewicht m = 1,19 kg

großes Bild aufblenden

HF-200A       Best.-Nr.: sa-hf-200a       - nicht lieferbar
38 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 3500-18000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 104 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Einbaudurchmesser d = 90x90 mm
  • Aussendurchmesser d = 100x100 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
  • Gewicht m = 1,35 kg

großes Bild aufblenden

SM-3201       Best.-Nr.: sa-sm-3201       - nicht lieferbar
72 mm Treiber.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 400-15000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Durchmesser der Schwingspule = 72 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 68 mm
  • Gewicht m = 5,22 kg

großes Bild aufblenden

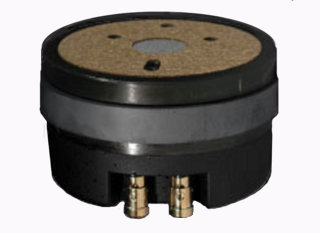

SM-107       Best.-Nr.: sa-sm-107       - nicht lieferbar
44 mm Treiber.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 550-16000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 106 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,5 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 68 mm
  • Gewicht m = 2,65 kg

großes Bild aufblenden

SM-110       Best.-Nr.: sa-sm-110       - nicht lieferbar
44 mm Treiber.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 500-20000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,5 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 64 mm
  • Gewicht m = 4,15 kg

großes Bild aufblenden

SM-35T       Best.-Nr.: sa-sm-35t       - nicht lieferbar
35 mm Treiber.
  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 1200-18000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 104 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Durchmesser der Schwingspule = 35 mm
  • Aussendurchmesser d = 90 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,45 kg



Hörner


großes Bild aufblenden

SH-350       Best.-Nr.: sa-sh-350       - nicht lieferbar
1-Zoll-Horn aus ABS-Kunststoff.
  • Abstrahlungswinkel (BxH) = 120x90 Grad
  • Grenzfrequenz: 600 Hz
  • Äußere Abmessungen (HxBxT) = 318x198x209 mm
  • Schallwandausschnitt (HxBxT) = 265x162 mm
  • Gewicht des Horns = 0,64 kg
  • Material des Horns: ABS-Kunststoff

großes Bild aufblenden

SH-450       Best.-Nr.: sa-sh-450       - nicht lieferbar
2-Zoll-Horn aus ABS-Kunststoff.
  • Abstrahlungswinkel (BxH) = 60x70 Grad
  • Grenzfrequenz: 400 Hz
  • Äußere Abmessungen (HxBxT) = 450x250x230 mm
  • Schallwandausschnitt (HxBxT) = 400x200 mm
  • Gewicht des Horns = 1,55 kg
  • Material des Horns: ABS-Kunststoff

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 135/85 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12 Liter BR-Box
mit HP70 der Länge 14 cm
ab 75/57 Hz (-3dB/-8dB).

SR-08B100       Best.-Nr.: sa-sr-08b100       - nicht lieferbar
.
  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 50,9-10000 Hz
  • Resonanzfrequenz fs = 50,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 12,08 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 0,0214 cm2
  • Äquivalentvolumen Vas = 29,69 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=5,18, Qes=0,314)
  • Durchmesser der Schwingspule = 65,5 mm
  • Einbaudurchmesser d = 184 mm
  • Aussendurchmesser d = 200 mm
  • Einbautiefe (nicht eingefräst) t = 97 mm
  • Gewicht m = 3,6 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 34 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
134 Liter BR-Box
mit 2x HP100 der Länge 3 cm
ab 49/40 Hz (-3dB/-8dB).

CX-12AW200G       Best.-Nr.: sa-cx-12aw200g       - nicht lieferbar
30 cm Koaxiallautsprecher mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 55-15000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95,58 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 15,13 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 55,6 cm2
  • Äquivalentvolumen Vas = 95,58 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,88, Qes=0,4944)
  • Durchmesser der Schwingspule = 65,5 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 318 mm
  • Einbautiefe (nicht eingefräst) t = 185 mm
  • Gewicht m = 8 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,9 Liter
ab 147/93 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit 2x HP100 der Länge 19 cm
ab 93/69 Hz (-3dB/-8dB).

CX-15AW300G       Best.-Nr.: sa-cx-15aw300g       EUR 249,00
37 cm Koaxiallautsprecher mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 41,1-14000 Hz
  • Resonanzfrequenz fs = 41,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 22,1 N/A
  • Effektive Membranfläche Sd = 85,5 cm2
  • Äquivalentvolumen Vas = 183,06 l
  • Freiluftgesamtgüte Qts = 0,22 (Qms=4,1336, Qes=0,234)
  • Durchmesser der Schwingspule = 65,5 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 387 mm
  • Einbautiefe (nicht eingefräst) t = 217 mm
  • Gewicht m = 11,8 kg
Hochtöner   Treiber zur Montage an ein Horn   Hörner   Mitteltöner   Koaxiallautsprecher
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
