Party-Bausatz EM8 B

Preis pro Box ohne Gehäuse: EUR 274,00 ohne MwSt: € 230.25 / $ 248.67

Eigenschaften der Box:
Belastbarkeit: 200 W RMS
Frequenzbereich (-3 dB):
  80 bzw. 160 - 20000 Hz
Trennfrequenz: 3500 Hz
Impedanz: 8 Ohm
Größe (HxBxT): 50 x 26 x 22 cm
Entwicklung: Dennis Frank

EM 8 Beta Die 2 Wege Box EM-8B wurde für den Alltagsgebrauch in Partyräumen, kleinen Discotheken und überall da, wo es auf kleine Boxen mit hohem Schalldruck ankommt, entwickelt. Der Bausatz eignet sich wahlweise für:

a) geschlossene Kleinstboxen (so dass gerade die Lautsprecher passen); diese müssen dann jedoch durch einen Subwoofer bis ca. 150 Hz ergänzt werden (Bild links und rechts).

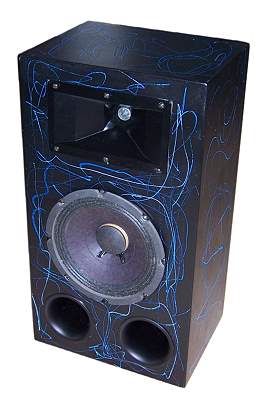

b) Bassreflexboxen mit 15 Liter Volumen mit zwei BR-Rohren HP 70, der ab 65 Hz spielt. (Die Box ist etwas höher als im Bild, da 2 Bassreflexrohre unter dem Tieftöner sind) EM 8 Beta

Das Ziel bei der Entwicklung dieses Lautsprechers war, mit möglichst günstigen Mitteln ein klanglich gutes System zu erstellen, was Dennis Frank sehr gut gelungen ist.

der Frequenzgang

Der Frequenzgang ist für eine Box dieser Preisklasse erstaunlich eben. Daher haben wir hier auch gerne den Hochtöner EAPT 150 eingesetzt, der nur in der oberen Region etwas übertreibt und in dieser günstigen PA-Box hervorragend klingt.

EM 8 Beta

Inhalt des Bausatzes

- Eminence Lautsprecher Beta-8
- Hochtonhorn EAPT 150
- ein Terminal mit kleinen Federklemmen
- eine Leiterplatte für die Weiche
- 2 Meter Kabel
- 20 Schrauben, schwarz
- 2x Hochleistungs-Bassreflexrohr HP 70

- Luftspule 1,0 mH, 1,3 mm Durchmesser
- Luftspule 0,39 mH, 0,7 mm Durchmesser
- MKT-Kondensator 10 uF/160V
- MKP-Kondensator 1,5 uF/400V
- MKP-Kondensator 3,9 uF/400V
- Sicherungselement SE 110 für den Hochtöner
EM 8 B



das Gehäuse

das Gehäuse
Hier haben Sie freie Wahl:

a) ein beliebig kleines
geschlossenes Gehäuse,
so dass die Lautsprecher
in das Gehäuse passen.

b) ein Bassreflexgehäuse
wie links abgebildet,
mit 14-16 Liter Volumen

Preis pro Box (ohne Holzgehäuse) EUR 274,00 ohne MwSt: € 230.25 / $ 248.67

die Frequenzweiche

Die Frequenzweiche ist mit wertigen Bauteilen versehen; ihr Plan liegt der Baubeschreibung bei.
Frequenzweiche

Die Bauteile auf der Frequenzweiche:
L4=1 mH, C4 = 10 uF Elko glatt, R4 wird überbrückt, S1 ist das Si-Element, R6 wird überbrückt,
L7 = 0,39 mH, C6 = 1,5 uF, C7 = 3,9 uF, R7 wird überbrückt und C8, R8 bleiben frei.
