B&C stellt hochwertige Lautsprecher und ganz hervorragend lineare Hörner mit fast unschlagbar gutem Abklingspektrum her. Dies war der Grund für die Aufnahme in unser Programm.

Die Lautsprecher kommen aus Italien und haben Tradition: seit 1945 werden sie gefertigt. B&C stellt hochwertige Lautsprecher und ganz hervorragend lineare Hörner mit fast unschlagbar gutem Abklingspektrum her. Dies war der Grund für die Aufnahme in unser Programm.


Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 238/150 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,2 Liter BR-Box
mit HP70 der Länge 12 cm
ab 115/94 Hz (-3dB/-8dB).

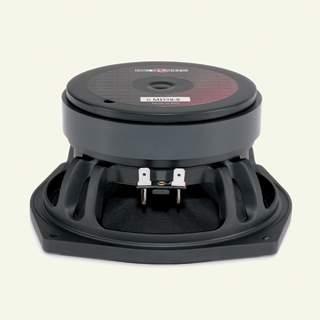

6 MD 38       Best.-Nr.: bc-6md38       EUR 98,00 ohne MwSt: € 82.35 / $ 71.61
17 cm Mitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 120/240 W
  • Frequenzbereich = 150-6000 Hz
  • Resonanzfrequenz fs = 130 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 10,5 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 132 cm2
  • Bewegte Masse incl. Luftlast mms = 12 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=3,7, Qes=0,49)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 187 mm
  • Einbautiefe (nicht eingefräst) t = 82 mm
  • Gewicht m = 2,2 kg
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,68 Liter
ab 358/226 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,2 Liter BR-Box
mit HP70 der Länge 22 cm
ab 241/178 Hz (-3dB/-8dB).

8 PE 21       Best.-Nr.: bc-8pe21       EUR 119,00 ohne MwSt: € 100.00 / $ 86.96
21 cm Mitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 90-5000 Hz
  • Resonanzfrequenz fs = 87 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 16,6 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 18 g
  • Äquivalentvolumen Vas = 13 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=3,8, Qes=0,2)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 225 mm
  • Einbautiefe (nicht eingefräst) t = 91 mm
  • Gewicht m = 4,2 kg
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,4 Liter
ab 177/112 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,7 Liter BR-Box
mit HP70 der Länge 12 cm
ab 94/73 Hz (-3dB/-8dB).

8 PS 21       Best.-Nr.: bc-8ps21       EUR 114,00 ohne MwSt: € 95.80 / $ 83.30
21 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 70-3000 Hz
  • Resonanzfrequenz fs = 73 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 12,6 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 23 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=4,2, Qes=0,36)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 225 mm
  • Einbautiefe (nicht eingefräst) t = 91 mm
  • Gewicht m = 3,7 kg
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,5 Liter
ab 188/118 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,7 Liter BR-Box
mit HP100 der Länge 19 cm
ab 107/81 Hz (-3dB/-8dB).

250 AMX       Best.-Nr.: bc-250amx       - nicht lieferbar
24 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 65-3500 Hz
  • Resonanzfrequenz fs = 66 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 14,2 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 244 cm2
  • Bewegte Masse incl. Luftlast mms = 28 g
  • Äquivalentvolumen Vas = 30 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=5,3, Qes=0,3)
  • Durchmesser der Schwingspule = 65 mm
  • Lineare Auslenkung xlin = +/- 2,4 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 260 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,2 Liter
ab 144/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP100 der Länge 21 cm
ab 79/61 Hz (-3dB/-8dB).

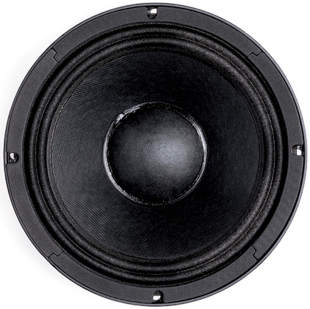

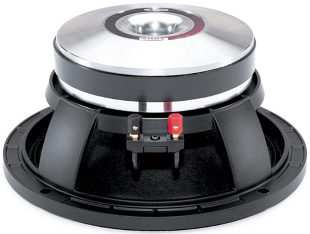

10 PS 26       Best.-Nr.: bc-10ps26       EUR 169,00 ohne MwSt: € 142.02 / $ 123.49
25 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 54 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 14,1 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 33 g
  • Äquivalentvolumen Vas = 38 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=2,9, Qes=0,33)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 262 mm
  • Einbautiefe (nicht eingefräst) t = 123 mm
  • Gewicht m = 6 kg
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 285/180 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,6 Liter BR-Box
mit HP70 der Länge 15 cm
ab 183/136 Hz (-3dB/-8dB).

10 MD 26       Best.-Nr.: bc-10md26       EUR 189,00 ohne MwSt: € 158.82 / $ 138.11
25 cm Mitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 80-4000 Hz
  • Resonanzfrequenz fs = 76 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 19,6 N/A
  • Schwingspuleninduktivität L = 1,45 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 31 g
  • Äquivalentvolumen Vas = 20 l
  • Freiluftgesamtgüte Qts = 0,21 (Qms=4,8, Qes=0,22)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 262 mm
  • Einbautiefe (nicht eingefräst) t = 124 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,3 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit HP100 der Länge 9 cm
ab 61/48 Hz (-3dB/-8dB).

Neodym 10 HPL 51       Best.-Nr.: bc-10hpl51       - nicht lieferbar
25 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5 Ohm
  • Kraftfaktor BL = 10,2 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 24 g
  • Äquivalentvolumen Vas = 50 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=3,5, Qes=0,41)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 261 mm
  • Einbautiefe (nicht eingefräst) t = 124 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 157/99 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,4 Liter BR-Box
mit HP100 der Länge 18 cm
ab 86/66 Hz (-3dB/-8dB).

Neodym 10 HPL 64       Best.-Nr.: bc-10hpl64       EUR 144,00 ohne MwSt: € 121.01 / $ 105.22
25 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 61 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 15 N/A
  • Schwingspuleninduktivität L = 15 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 29 g
  • Äquivalentvolumen Vas = 32 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=4,5, Qes=0,33)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 261 mm
  • Einbautiefe (nicht eingefräst) t = 122 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
50 Liter BR-Box
mit 2x HP100 der Länge 14 cm
ab 68/52 Hz (-3dB/-8dB).

12 PH 32       Best.-Nr.: bc-12ph32       - nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 45-4000 Hz
  • Resonanzfrequenz fs = 42 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 13,3 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 35 g
  • Äquivalentvolumen Vas = 155 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=4,3, Qes=0,3)
  • Durchmesser der Schwingspule = 65 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 316 mm
  • Einbautiefe (nicht eingefräst) t = 142 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 221/140 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8 Liter BR-Box
mit HP100 der Länge 17 cm
ab 152/113 Hz (-3dB/-8dB).

12 PE 32       Best.-Nr.: bc-12pe32       EUR 177,00 ohne MwSt: € 148.74 / $ 129.34
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 51 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 19,1 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 37 g
  • Äquivalentvolumen Vas = 101 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=7,6, Qes=0,19)
  • Durchmesser der Schwingspule = 65 mm
  • Lineare Auslenkung xlin = +/- 2,8 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 316 mm
  • Einbautiefe (nicht eingefräst) t = 135 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 9 Liter
ab 155/98 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit 2x HP100 der Länge 23 cm
ab 93/70 Hz (-3dB/-8dB).

12 PL 32       Best.-Nr.: bc-12pl32       - nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 16,1 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 42 g
  • Äquivalentvolumen Vas = 97 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=6,1, Qes=0,26)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 316 mm
  • Einbautiefe (nicht eingefräst) t = 134 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,7 Liter
ab 214/135 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,7 Liter BR-Box
mit HP100 der Länge 23 cm
ab 144/107 Hz (-3dB/-8dB).

12 MH 32       Best.-Nr.: bc-12mh32       EUR 201,00 ohne MwSt: € 168.91 / $ 146.88
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 21,3 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 50 g
  • Äquivalentvolumen Vas = 71 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=6,3, Qes=0,2)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 316 mm
  • Einbautiefe (nicht eingefräst) t = 134 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 157/99 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,6 Liter BR-Box
mit HP100 der Länge 33 cm
ab 105/78 Hz (-3dB/-8dB).

12 PZ 32       Best.-Nr.: bc-12pz32       - nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 40-2500 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 21,7 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 64 g
  • Äquivalentvolumen Vas = 102 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=5,9, Qes=0,2)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 316 mm
  • Einbautiefe (nicht eingefräst) t = 134 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 16 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
55 Liter BR-Box
mit 2x HP100 der Länge 21 cm
ab 53/41 Hz (-3dB/-8dB).

12 PS 32       Best.-Nr.: bc-12ps32       - nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 45-2000 Hz
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 15,9 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 60 g
  • Äquivalentvolumen Vas = 82 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=3,2, Qes=0,39)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 319 mm
  • Einbautiefe (nicht eingefräst) t = 120 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,1 Liter
ab 129/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,6 Liter BR-Box
mit HP100 der Länge 33 cm
ab 75/57 Hz (-3dB/-8dB).

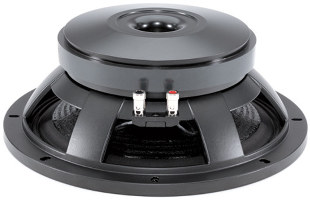

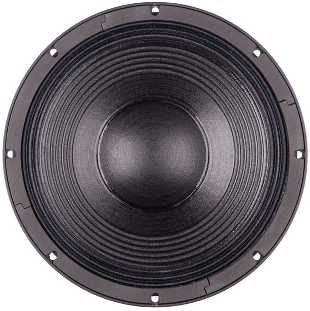

12 PS 100       Best.-Nr.: bc-12ps100       EUR 229,00 ohne MwSt: € 192.44 / $ 167.34
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 45-1000 Hz
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 22,5 N/A
  • Schwingspuleninduktivität L = 2 mH
  • Effektive Membranfläche Sd = 531 cm2
  • Bewegte Masse incl. Luftlast mms = 106 g
  • Äquivalentvolumen Vas = 47 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=3,9, Qes=0,29)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 319 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,6 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
42 Liter BR-Box
mit 2x HP100 der Länge 14 cm
ab 70/54 Hz (-3dB/-8dB).

Neodym 12 HPL 64       Best.-Nr.: bc-12hpl64       EUR 158,00 ohne MwSt: € 132.77 / $ 115.45
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 14,9 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 522 cm2
  • Bewegte Masse incl. Luftlast mms = 41,5 g
  • Äquivalentvolumen Vas = 85 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,3, Qes=0,35)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 144 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 7 Liter
ab 168/106 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP100 der Länge 14 cm
ab 104/78 Hz (-3dB/-8dB).

Neodym 12 HPL 76       Best.-Nr.: bc-12hpl76       EUR 198,00 ohne MwSt: € 166.39 / $ 144.68
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 17,3 N/A
  • Schwingspuleninduktivität L = 1,15 mH
  • Effektive Membranfläche Sd = 531 cm2
  • Bewegte Masse incl. Luftlast mms = 43 g
  • Äquivalentvolumen Vas = 91 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=2,5, Qes=0,26)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 144 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 121/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit 2x HP100 der Länge 9 cm
ab 66/51 Hz (-3dB/-8dB).

15 PK 40       Best.-Nr.: bc-15pk40       - nicht lieferbar
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 50-2000 Hz
  • Resonanzfrequenz fs = 47 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,1 Ohm
  • Kraftfaktor BL = 19,7 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 84 g
  • Äquivalentvolumen Vas = 140 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=5,1, Qes=0,33)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 394 mm
  • Einbautiefe (nicht eingefräst) t = 162 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,9 Liter
ab 140/88 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
32 Liter BR-Box
mit 2x HP100 der Länge 18 cm
ab 88/66 Hz (-3dB/-8dB).

15 PL 40       Best.-Nr.: bc-15pl40       - nicht lieferbar
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,1 Ohm
  • Kraftfaktor BL = 20,6 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 79 g
  • Äquivalentvolumen Vas = 211 l
  • Freiluftgesamtgüte Qts = 0,22 (Qms=8,7, Qes=0,23)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 394 mm
  • Einbautiefe (nicht eingefräst) t = 163 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,9 Liter
ab 145/92 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP100 der Länge 19 cm
ab 95/71 Hz (-3dB/-8dB).

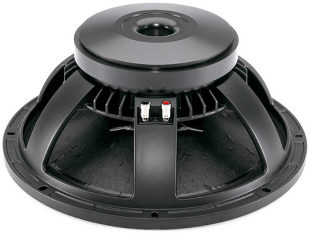

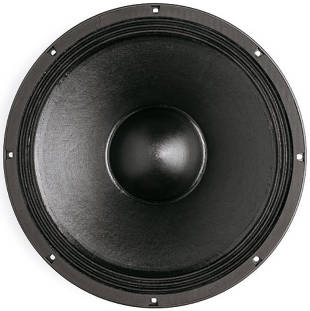

15 PL 100       Best.-Nr.: bc-15pl100       EUR 275,00 ohne MwSt: € 231.09 / $ 200.95
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 35-2000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 26,8 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 121 g
  • Äquivalentvolumen Vas = 154 l
  • Freiluftgesamtgüte Qts = 0,2 (Qms=6,6, Qes=0,21)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 393 mm
  • Einbautiefe (nicht eingefräst) t = 173 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 28 Liter
ab 87/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
88 Liter BR-Box
mit 2x HP100 der Länge 15 cm
ab 47/36 Hz (-3dB/-8dB).

15 PS 40       Best.-Nr.: bc-15ps40       - nicht lieferbar
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 35-2000 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 20,4 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 120 g
  • Äquivalentvolumen Vas = 177 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=8,5, Qes=0,33)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 394 mm
  • Einbautiefe (nicht eingefräst) t = 168 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,3 Liter
ab 107/68 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
41 Liter BR-Box
mit 2x HP100 der Länge 27 cm
ab 60/46 Hz (-3dB/-8dB).

15 PZB 40       Best.-Nr.: bc-15pzb40       - nicht lieferbar
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 24,3 N/A
  • Schwingspuleninduktivität L = 1,15 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 123 g
  • Äquivalentvolumen Vas = 112 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=7,4, Qes=0,3)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 394 mm
  • Einbautiefe (nicht eingefräst) t = 171 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 27 Liter
ab 104/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
79 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 57/44 Hz (-3dB/-8dB).

Neodym 15 HPL 76       Best.-Nr.: bc-15hpl76       - nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 19,2 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 88 g
  • Äquivalentvolumen Vas = 194 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=4, Qes=0,32)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 392 mm
  • Einbautiefe (nicht eingefräst) t = 171 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 46 Liter
ab 75/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
175 Liter BR-Box
mit 2x HP100 der Länge 7 cm
ab 37/30 Hz (-3dB/-8dB).

Neodym 15 HPL 76W       Best.-Nr.: bc-15hpl76w       - nicht lieferbar
38 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 19,4 N/A
  • Schwingspuleninduktivität L = 1,15 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 114 g
  • Äquivalentvolumen Vas = 157 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=5,5, Qes=0,44)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 394 mm
  • Einbautiefe (nicht eingefräst) t = 171 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 62 Liter
ab 70/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
192 Liter BR-Box
mit 4x HP100 der Länge 28 cm
ab 38/29 Hz (-3dB/-8dB).

18 PS 46       Best.-Nr.: bc-18ps46       - nicht lieferbar
44 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 30-2000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 20,8 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 1134 cm2
  • Bewegte Masse incl. Luftlast mms = 153 g
  • Äquivalentvolumen Vas = 386 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=7,6, Qes=0,33)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 422 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 191 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 111/70 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
67 Liter BR-Box
mit 4x HP100 der Länge 34 cm
ab 63/48 Hz (-3dB/-8dB).

18 PS 76       Best.-Nr.: bc-18ps76       EUR 224,00 ohne MwSt: € 188.24 / $ 163.68
44 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 600/1200 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 25,8 N/A
  • Schwingspuleninduktivität L = 1,9 mH
  • Effektive Membranfläche Sd = 1210 cm2
  • Bewegte Masse incl. Luftlast mms = 149 g
  • Äquivalentvolumen Vas = 207 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=6,1, Qes=0,29)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 422 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 202 mm
zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 37 Liter
ab 78/49 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
135 Liter BR-Box
mit 4x HP100 der Länge 33 cm
ab 40/31 Hz (-3dB/-8dB).

18 PZB 46       Best.-Nr.: bc-18pzb46       - nicht lieferbar (_)
44 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 700/1400 W
  • Frequenzbereich = 40-2000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 24,1 N/A
  • Schwingspuleninduktivität L = 1,15 mH
  • Effektive Membranfläche Sd = 1134 cm2
  • Bewegte Masse incl. Luftlast mms = 155 g
  • Äquivalentvolumen Vas = 155 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=9,4, Qes=0,39)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 422 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 198 mm
zum PDF-Datenblatt
Horn-Treiber
Hörner   Tieftöner   Koaxialchassis
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
