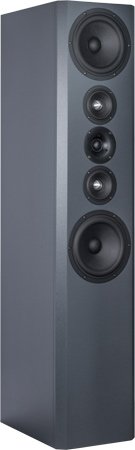

Zaurak   L'enceinte en colonne de K+T 4/2017

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 90 dB
  • Dimensions (HxLxP): 1350 x 280 x 420 mm
  • Réponse en fréquence (-8dB): 28 - 24000 Hz
  • Fréquence(s) de coupure: 130, 1050 Hz
  • Principe: bassréflex

Zaurak est une enceinte colonne à trois voies.

Zaurak est une enceinte basse-réflex, utilisant des haut-parleurs Wavecor .

Le kit comprend les haut-parleurs:
- un tweeter Wavecor TW030WA11
- deux haut-parleurs grave/médium Wavecor WF120CU08
- deux boomers Wavecor WF223BD02

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour les haut-parleurs médium.
d'un passe-bas du deuxième ordre (12 dB/octave) pour les haut-parleurs grave.

La réponse en fréquence est équilibrée. La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante au-dessus de 500 Hz. Les déformations non linéaires sont insignifiantes à un niveau sonore de 85 dB (1m): elles sont inférieures à 0,2% à partir de 400 Hz. A 95 dB (1m), elles ne dépassent pas les 0,5% entre 400Hz et 10 000Hz. C'est plutôt remarquable.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA11, 4 Ohm
  • 2x
  • 2x Grave-médium Wavecor WF223BD02 glass fiber, 8 Ohm
  • Évent bass-reflex HP100, 100x200 mm, noir
  • 4x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 2x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 5m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • 0,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • 2x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur Jantzen Cross Cap (MKP) 56 uF / 400V
  • 2x Condensateur Jantzen Cross Cap (MKP) 68 uF / 400V
  • Condensateur Audaphon Superior (MKP) 3,3 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 15 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 22 uF / 400 Vdc
  • 2x Condensateur électrolytique Mundorf à film rugueux, 220 uF/63 VDC
  • Bobine à air 1,0 mm , 0,47 mH/0,32 Ohm
  • Bobine à air 1,3 mm , 0,68 mH/0,22 Ohm
  • Bobine à air 1,3 mm , 1,0 mH/0,32 Ohm
  • Bobine à noyau en BS Mundorf bs125 8,2mH/0,41Ohm
  • Bobine à noyau en H Mundorf H71 3,9 mH/0,5 0hm
  • Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistance céramique 10 Ohm/20 Watt
  • 3x Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 997,00 hors TVA: € 837.82 / $ 971.87

Kit avec filtre haut de gamme

La plupart des bobines sont des bobines à air vernies pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé). Le Kit haut de gamme contient des condensateurs polypropylène en serie des haut-parleurs médium et du tweeter.

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 1105,00 hors TVA: € 928.57 / $ 1077.14

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.41
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
