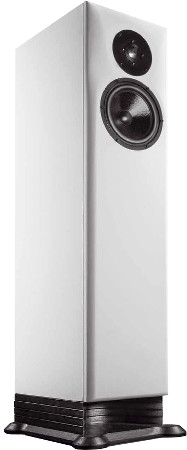

XRAY   Standlautsprecher aus K+T 1/2015

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 83 dB
  • Maße (HxBxT): 950 x 225 x 324 mm
  • Frequenzbereich (-8dB): 35 - 29000 Hz
  • Trennfrequenz(en): 2000 Hz
  • Prinzip: Bassreflexbox

XRAY ist eine Standbox von Frank Kuhl von Monacor. Es ist eine Standbox, die mit exotisch anmutendem Fuß aus einzelnen Holzscheiben oder auch mit durchgängigem Korpus und Bassreflexrohr aufgebaut werden kann. Wir liefern Ihnen das Bassreflexrohr mit, damit Sie selbst entscheiden können, welches Gehäuse Sie bauen wollen.

Monacor XRAY enthält recht neue Monacor-Lautsprecherchassis, nämlich die Kalotte DT-350NF mit Metallmembran und den Tieftöner SPH-175HQ mit luftgetrockneter Papiermembran.

Als Frequenzweiche kommt eine 2-Wege-Weiche mit Hochpass 2. Ordnung (12 dB/Oktave) für den Hochtöner zum Einsatz. Der Tieftöner wird durch einen Tiefpass 1. Ordnung angesteuert, dem ein Saugkreis nachgeschaltet ist (parallel zum Tieftöner geschaltet).

Der Frequenzgang ist noch als eben zu bezeichnen. Im mittleren hörbaren Frequenzbereich liegt der Wirkungsgrad zwischen 80 und 84 dB (2,83V, 1m). Das Zerfallsspektrum ist bis auf eine Anomalität bei 2,5 kHz nahezu fehlerfrei; die nichtlinearen Verzerrungen bleiben bei 85 dB Schalldruck (1m) zwischen 350 und 10 000 Hz unter 0,3 %, bei 95 dB Schalldruck (1m) bleiben sie in diesem Frequenzbereich fast durchweg unter 0,5%.

Ein Ausschnitt aus der Klang+Ton Klangbeschreibung

... "Auf dem Teller lagen noch die Schweden von Witchrider, und so musste die XRAY gleich mal Farbe bekennen: Oh ja, sie ist ein merklich anderes Kaliber als die Visaton Through: gesitteter, moderner - deutlich anders abgestimmt. Sie spielt ein wenig schlanker als die Visaton, liefert mehr Durchblick und staffelt besser im Raum. Dass der DT 350 NF ein ausgezeichneter Hochtöner ist, hat er schon zu anderen Gelegenheiten unter Beweis gestellt, und Konstrukteur Frank Kuhl hat die toll auflösende Metallkalotte gekonnt mit dem Siebzehner verheiratet: Die Box spielt stimmig, agil, quirlig und mit viel Übersicht. Sie sortiert in Tiefe und Breite ausgezeichnet, wirkt spritzig und schnell. Ich würde das härtere Ende des musikalischen Spektrums nicht unbedingt als ihr natürliches Habitat bezeichnen, aber sie zieht sich achtbar aus der Affäre. Besser liegt ihr zum Beispiel Goldfrapps "Annabelle", bei dem sie das fast gehauchte Organ der Sängerin sanft, aber höchst emotional in den Hörraum entlässt und den kernigen Kontrast zu den elektronischen Elementen des Titels überzeugend darstellt. Sehr breit, sehr gut aufgefächert, einerseits dezent, andererseits höchst eindrucksvoll. Eine schöne Standbox für alle, die dem musikalischen Gehalt richtig auf den Grund gehen wollen."

Unser Bausatz besteht aus

  • Hochtonkalotte Monacor DT-350NF
  • Basslautsprecher Monacor SPH-175HQ
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • PE-Schaumstoffdichtstreifen, 5x2 mm
  • Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • 2x Noppenschaum N25-30, 100x50cm, anthrazit
  • Biwiring Terminal T122 Au mit vergoldeten Messingklemmen
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • Inbus-Holzschrauben 4x16mm, schwarz 12 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
  • Audaphon MKP CAP Superior 6,8 uF / 400 Vdc
  • Audaphon MKT Kondensator 3,9 uF / 160 Vdc
  • 1,0 mm Luftspule, 0,47 mH/0,32 Ohm
  • 1,0 mm Luftspule, 1,5 mH/0,63 Ohm
  • 1,4 mm Luftspule, 2,7 mH/0,51 Ohm
  • Keramikwiderstand 12 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 2,7 Ohm 2% (rot-violett-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm 2% (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 5,6 Ohm 2% (grün-blau-gold)

Statt MDM 40 liefern wir Noppenschaum N25-30 da dieser sehr ähnliche Eigenschaften hat, aber deutlich günstiger ist; aus dem gleichen Grund liefern wir statt MDM-3 den Dämmstoff Sonofil.

Bausatz ohne Gehäuse, Preis pro Box   EUR 219,00 ohne MwSt: € 184.03 / $ 164.32

Bausatz mit High-End-Weiche

In unserem Bausatz mit High-End-Frequenzweiche wird in Reihe zum Hochtöner ein ClarityCap ESA-Kondensator eingesetzt. Weniger kritische Kondensatoren werden als MKT-Folienkondensator ausgelegt. Als Spulen kommen durchweg Backlackspulen zum Einsatz um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)

Bausatz ohne Gehäuse, Preis pro Box   EUR 246,00 ohne MwSt: € 206.72 / $ 184.57

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 19,60 ohne MwSt: € 16.47 / $ 14.71

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück:   EUR 5,10 ohne MwSt: € 4.29 / $ 3.83
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
