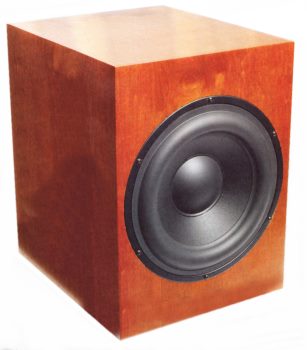

WaveSub 270, Subwoofer   in Hobby Hifi 1/2014

technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 84 dB
- Maße (HxBxT): 385 x 290 x 340 mm
- Frequenzbereich (-8dB): 32 - Hz
- Trennfrequenz(en): Hz
- Prinzip: geschlossene Box

Bernd Timmermanns konstruierte mit Wavesub 270 einen Subwoofer auf Basis von Wavecor SW270WA01 im kleinen 24 Liter umfassenden geschlossenen Gehäuse. Im Rahmen des Artikels werden die unterschiedlichen Möglichkeiten beschrieben, mit passiven Bauelementen den Lautsprecher anzusteuern. Ein Serienkondensator (Bauweise: GHP, sprich geschlossen mit Hochpass) ebnet den Frequenzgang in diesem kleinen Gehäuse und erweitert ihn zu tieferen Frequenzen. Diesen Subwoofer kann man mit Aktiv-Elektronik ansteuern.

Will man nun mit passiven Bauelementen auch die Trennfrequenz nach oben festlegen, so gibt es Wechselwirkungen, deren Elimination einen etwas komplexeren Weichenaufbau erforderlich machen. Neben dem Tiefpass zweiter Ordnung (Spule und Kondensator) werden noch ein Saugkreis und eine weitere Impedanzliniearisierung parallel zum Tieftöner benötigt.

Abhängig von den Bauelementen ist die obere Trennfrequenz einstellbar: 90 Hz, 120 Hz oder 150 Hz. Derart passive Schaltungen sind beliebt, falls man einen alten Verstärker hat, der ausreichend Power für den Bass hat, der jedoch keine Frequenzweiche enthält.

Der Frequenzgang des Subwoofers ist wie simuliert; die nichtlinearen Verzerrungen sind oberhalb von 60 Hz bei 90 dB Pegel vorbildlich gering. Durch seinen hervorragend konzipierten Antrieb und die große Membranfläche ist der Tieftöner bezüglich Verzerrungen absolut hervorragend. Durch seine Langhubigkeit gilt dies auch für höhere Pegel.

Dazu bieten wir verschiedene Bausätze an:

  • für Subwooferverstärker, wozu ein beliebiger Verstärker eingesetzt werden kann mit 1240 uF Kondensator
  • passive Trennung bei 90 Hz für beliebige separate Leistungsverstärker
  • passive Trennung bei 120 Hz für beliebige separate Leistungsverstärker
  • passive Trennung bei 150 Hz für beliebige separate Leistungsverstärker (auf Anfrage)
  • oder in anderer Bauform als kleiner geschlossener Subwoofer Nelson Sub
  • auch in anderer Bauform als leistungsfähige Bassreflexlösung Yukon

Unser Bausatz für separate Subwoferverstärker besteht aus


  • Wavecor Subwoofer SW270WA01, 4Ohm
  • Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf Elko rau, 560 uF/63 Vdc
  • Mundorf Elko rau, 680 uF/63 Vdc

beide Kondensatoren sind parallel zu schalten und kommen in die Zuleitung zum Subwoofer.

Bausatz ohne Gehäuse ohne Subwooferverstärker, Preis pro Box EUR 168,00 ohne MwSt: € 141.18 / $ 165.18

Falls Sie dazu Anschlussklemmen benötigen, da der Verstärker außerhalb des Gehäuses plaziert ist: Polklemmen PK31, ein Paar, vergoldet, rot+schwarz EUR 4,90 ohne MwSt: € 4.12 / $ 4.82

Unser Bausatz mit passiver Frequenzweiche für 90 Hz Trennfrequenz für Standard-Leistungsverstärker


  • Wavecor Subwoofer SW270WA01, 4Ohm
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Rasterplatte LP/RA160, 159 x 127 mm, 5 mm Raster
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • 2x Mundorf Elko rau, 330 uF/63 Vdc
  • Mundorf Elko rau, 470 uF/63 Vdc
  • Mundorf Elko glatt, 68uF / 50 Vdc
  • Mundorf BS125-Kernspule 10mH/0,46Ohm
  • Jantzen H-Kernspule 22 mH / 1,4 Ohm / 0,8 mm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Keramikwiderstand 8,2 Ohm/20 Watt *)

*) als R1 an die Spule L2 angepasst.

Bausatz ohne Gehäuse, Preis pro Box EUR 239,00 ohne MwSt: € 200.84 / $ 234.98

Bausatz mit 90 Hz High-End-Weiche

In unserer High-End-Weiche bleiben die Spulen unverändert; der Kondensator in Reihe zum Tieftöner wird durch 10 parallel geschaltete 47 uF-Kondensatoren vom Typ Elko glatt ersetzt. Um diese Kondensatoren montieren zu können werden 2 Rasterleiterplatten mitgeliefert.

  • 2x Mundorf Elko rau, 330 uF/63 Vdc
  • 10x Mundorf Elko glatt, 47uF / 70 Vdc
  • Mundorf Elko glatt, 68uF / 50 Vdc
  • Mundorf BS125-Kernspule 10mH/0,46Ohm
  • Jantzen H-Kernspule 22 mH / 1,4 Ohm / 0,8 mm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Keramikwiderstand 8,2 Ohm/20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 292,00 ohne MwSt: € 245.38 / $ 287.09

Unser Bausatz mit passiver Frequenzweiche für 120 Hz Trennfrequenz für Standard-Leistungsverstärker


  • Wavecor Subwoofer SW270WA01, 4Ohm
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Rasterplatte LP/RA160, 159 x 127 mm, 5 mm Raster
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf Elko rau, 270 uF/63 Vdc
  • Mundorf Elko rau, 330 uF/63 Vdc
  • Mundorf Elko rau, 560 uF/63 Vdc
  • Mundorf Elko glatt, 68uF / 50 Vdc
  • Mundorf BS125-Kernspule 8,2mH/0,41Ohm
  • Jantzen H-Kernspule 22 mH / 1,4 Ohm / 0,8 mm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Keramikwiderstand 10 Ohm/20 Watt *)

*) als R1 an die Spule L2 angepasst.

Bausatz ohne Gehäuse, Preis pro Box EUR 239,00 ohne MwSt: € 200.84 / $ 234.98

Bausatz mit 120 Hz High-End-Weiche

In unserer High-End-Weiche bleiben die Spulen unverändert; der Kondensator in Reihe zum Tieftöner wird durch 10 parallel geschaltete 56 uF-Kondensatoren vom Typ Elko glatt ersetzt. Um diese Kondensatoren montieren zu können werden 2 Rasterleiterplatten mitgeliefert.

  • Mundorf Elko rau, 270 uF/63 Vdc
  • Mundorf Elko rau, 330 uF/63 Vdc
  • 10x Mundorf Elko glatt, 56uF / 50 Vdc
  • Mundorf Elko glatt, 68uF / 50 Vdc
  • Mundorf BS125-Kernspule 8,2mH/0,41Ohm
  • Jantzen H-Kernspule 22 mH / 1,4 Ohm / 0,8 mm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Keramikwiderstand 10 Ohm/20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 291,00 ohne MwSt: € 244.54 / $ 286.11
