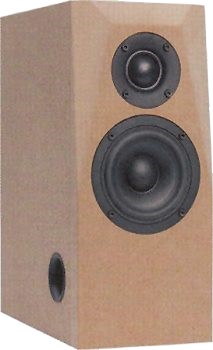

Wavemon 120/30   L'enceinte bibliothèque de Hobby Hifi 2/2016

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 83 dB
  • Dimensions (HxLxP): 350 x 150 x 280 mm
  • Réponse en fréquence (-8dB): 32 - 33000 Hz
  • Fréquence(s) de coupure: 2100 Hz
  • Principe: bassréflex

Wavemon 120/30 est un moniteur deux voies, compacte. Le Wavemon 120/30 utilise des haut-parleurs Wavecor. L'enceinte a été développée par Bernd Timmermanns.

Wavemon 120/30 possède un dôme Wavecor TW030WA13 et un boomer Wavecor WF120 BD05.

Le filtre se compose d'un passe-haut du quatrième ordre (24 dB/Oktave) pour le haut-parleur d'aigus, d'un passe-bas du troisième (18 dB/Oktave) ordre pour le boomer.

La réponse en fréquence de l'enceinte est stable entre 40 Hz et 30 000Hz. La réponse du spectre est exempte de traînage. Les déformations non linéaires à faible niveau sonore (90dV, 1m) sont inférieures à 1% à partir de 200 Hz.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA13, 4 Ohm
  • Grave-médium Wavecor WF120BD05 glass fiber, 4 Ohm
  • Évent bass-reflex HP35, 35x125 mm, noir
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • 2m de câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis Pan 3,5x17 noir, empreinte cruciforme, 8 pièces
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO 0,47 uF / 450 V
  • Mundorf MCAP EVO 1,8 uF / 450 V
  • Mundorf MCAP EVO 3,3 uF / 450 V
  • Condensateur électrolytique Mundorf à film rugueux, 330 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 15uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 22uF / 70 VDC
  • Bobine à air Mundorf L50 1,5 mH/2,97 0hm
  • Bobine à air Mundorf L140 0,33 mH/0,15 Ohm
  • Bobine à air Mundorf L140 1,0 mH/0,30 Ohm
  • Bobine à air 0,7 mm, 0,47 mH/0,50 Ohm
  • Bobine à air 0,7 mm 10 mH/3,85 Ohm
  • Résistance oxyde de métal, 10W 6,8 Ohm 2% (bleu-gris-or)
  • Résistance oxyde de métal, 5W 1,5 Ohm 2% (brun-vert-or)
  • Résistance oxyde de métal, 5W 6,8 Ohm 2% (bleu-gris-or)
  • Résistance oxyde de métal, 5W 8,2 Ohm 2% (gris-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 265,00 hors TVA: € 222.69 / $ 208.12

Kit avec filtre haut de gamme

Le Kit haut de gamme contient trois capacitors Mundorf MCAP EVO Oit et deux condensateurs Audaphon MKP Superior. Les bobines sont bobines à ruban en cuivre ou bobines à spires pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau, l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus le l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec composants High End sans ébénisterie, prix par unité   EUR 341,00 hors TVA: € 286.55 / $ 267.81

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 14,05 hors TVA: € 11.81 / $ 11.03

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 5.97
Nous vous recommandons un support par enceinte (donc deux pour une paire d´enceintes)
