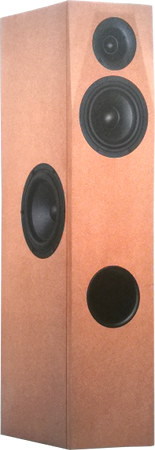

WaveBySide 223   L'enceinte en colonne de K+T 6/2018

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 1000 x 220 x 360 mm
  • Réponse en fréquence (-8dB): 33 - 32000 Hz
  • Fréquence(s) de coupure: 130, 2000 Hz
  • Principe: bassréflex

WaveBySide 223 est une enceinte colonne à trois voies.

WaveBySide 223 est une enceinte basse-réflex, utilisant des haut-parleurs Wavecor .

Le kit comprend les haut-parleurs:
- un tweeter Wavecor TW030WA11
- un haut-parleur médium Wavecor WF182BD09
- un boomer Wavecor WF223BD02

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,5% à partir de 100 Hz.

Un extrait de la revue Hobby HiFi

"Le rapport qualité-prix est exceptionnel - nous connaissons des enceintes prêtes à l'emploi dans une fourchette de prix à cinq chiffres qui n'ont aucune chance de comparaison sonore."

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA11, 4 Ohm
  • Grave-médium Wavecor WF182BD09 glass fiber, 4 Ohm
  • Grave-médium Wavecor WF223BD02 glass fiber, 8 Ohm
  • 2x Évent bass-reflex HP100, 100x200 mm, noir
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 0,5x Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x2,5 mm2, translucide
  • Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • 1,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur Audaphon Superior (MKP) 2,2 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • 2x Condensateur Audaphon Superior (MKP) 15 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 180 uF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 330 uF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 470 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 47uF / 50 VDC
  • Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air 1,0 mm , 0,68 mH/0,39 Ohm
  • Bobine à air 1,0 mm , 1,0 mH/0,49 Ohm
  • Bobine à air 0,7 mm , 0,27 mH/0,44 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Bobine à noyau en BS Mundorf bs140 10mH/0,38Ohm
  • Bobine Mundorf à noyau F50 10mH/3.49Ohm
  • Bobine à noyau en H Mundorf H71 4,7 mH/0,46 0hm
  • Bobine à noyau en H Mundorf H71 27 mH/1,68 0hm
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)
  • 2x Résistance oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 4,7 Ohm (jaune-violet-or)

Composants sans ébénisterie, prix par unité   EUR 614,00 hors TVA: € 515.97 / $ 593.36

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène Clarity Cap CSA/630V en serie du tweeter. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 744,00 hors TVA: € 625.21 / $ 718.99

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,20 hors TVA: € 9.41 / $ 10.82

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.34
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,10 hors TVA: € 4.29 / $ 4.93
Nous vous recommandons deux supports par enceinte (donc 4 pour une paire d´enceintes)
