Visaton VOX 200 KE (Version 2002)

Die 3-Wege Bassreflex-Standbox VOX 200 ist ein Original-Visaton Bausatz, den viele unserer Kunden noch verbessern möchten. Auch hier bietet Visaton eine Lösung. Einen Bauvorschlag für die erweiterte Version: VOX 200 KE mit dem Keramik-Hochtöner KE 25 SC

Sie enthält einen seitlich eingebauten Tieftöner AL 200 mit Aluminium-Membran und auf der Vorderseite den Hochtöner, der durch zwei Mitteltöner TI 100 mit Phase-Plug und Titan-Membran eingerahmt ist.

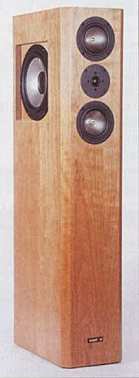

Visaton VOX 200 - ein Bild von Hobby HiFi

Die VOX 200 KE zeichnet sich durch folgende Eigenschaften aus:

  • schöne, schlanke Box mit guten Klangeigenschaften und einem ganz neuen Titan-Mitteltöner TI 100 von Visaton
  • schönes Design und schlanke Form (Höhe x Breite x Tiefe): 100 x 20 x 35 cm

Technische Daten:

  • Frequenzgang: 35-25 000 Hz (-8dB, nach Visaton-Angabe)
  • Belastbarkeit (Nenn/Musik): 120 / 180 Watt
  • Trennfrequenzen: 200 Hz und 3000 Hz
  • mittlerer Kennschalldruck: 84 dB (1W/1m)
  • Impedanz: 4 Ohm

links: ein Bild aus Zeitschrift Hobby HiFi 1/2001, in der die VOX 200 getestet wurde.


Der Bausatz Visaton VOX 200 KE enthält:

  • 2x Visaton KE 25 SC, 8 Ohm
  • 4x Visaton TI 100, 8 Ohm
  • 2x Visaton AL 200, 8 Ohm
  • Bespann-Stoff Sonotex 125 x 75 cm, schw.
  • 6x Dämmmaterial aus Polyesterwatte
  • 2x Visaton BT 95/75
  • 3m Lautsprecherkabel 2x1,5 mm2, transparen
  • 5m Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 16 Stück
  • Pan-Schrauben 4x20 schwarz, 12 Stück
  • die Frequenzweiche auf Holz aufzubauen (Bauteile rechts)
  • den Bauplan für den Bausatz
  • 2x MKP-Kondensator 68 uF / 400V
  • 2x MKP-Kondensator 82 uF / 250V
  • 2x Audaphon MKP CAP Superior 0,47 uF / 400 Vdc
  • 4x Audaphon MKP CAP Superior 4,7 uF / 400 Vdc
  • 2x Mundorf Elko rau, 150 uF/100 Vdc
  • 2x Mundorf Elko glatt, 15uF / 70 Vdc
  • 2x Mundorf Elko glatt, 47uF / 70 Vdc
  • 2x Mundorf Elko glatt, 100uF / 50 Vdc
  • 2x 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 2x 0,7 mm Luftspule, 1,0 mH/1,02 Ohm
  • 2x 0,5 mm Rohrkernspule 10 mH/3,48 Ohm
  • 2x Ferritkernspule 3,3 mH/0,27 0hm
  • 2x Monacor Trafo-Spule LSI-47T, 4,7mH/0,14 Ohm
  • 2x MOX10-Widerstand 3,3 Ohm/10Watt (orange-orange-gold)
  • 2x MOX10-Widerstand 4,7 Ohm/10Watt (gelb-violett-gold)
  • 2x MOX10-Widerstand 6,8 Ohm/10Watt (blau-grau-gold)
  • 2x MOX10-Widerstand 22 Ohm/10Watt (rot-rot-schwarz)
  • 2x Metalloxidwiderstand MOX10 1,0 Ohm 2% (braun-schwarz-gold)

Wichtiger Hinweis:
Der Abstand der beiden TI 100 muss ca. 1 cm größer sein als bei der VOX 200, da der Hochtöner einen größeren Durchmesser hat als bei VOX 200.

VOX 200 KE mit Bausatzweiche
Art.-Nr. str-5905KE, Preis pro Paar (ohne Gehäuse) EUR 1493,00 ohne MwSt: € 1254.62 / $ 1120.20
