Volta MK2   Standlautsprecher aus Newsletter

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 88 dB
  • Maße (HxBxT): 1300 x 250 x 306 mm
  • Frequenzbereich (-8dB): 29 - 20000 Hz
  • Trennfrequenz(en): 150, 3000 Hz
  • Prinzip: Bassreflexbox

Lautsprecherbeschreibung

Veränderung und Wandel bestimmen unser Leben. Somit ist Anpassung und Variation eine gute Antwort auf wechselnde Bedürfnisse. Wir haben auf Wunsch unserer Leser die Volta MK2 entwickelt. Sie ist das Resultat aus vielen Leserbriefen mit der Bitte um einen erweiterbaren Lautsprecher bzw. ein System mit dem man ein anspruchsvolles Heimkino realisieren kann.

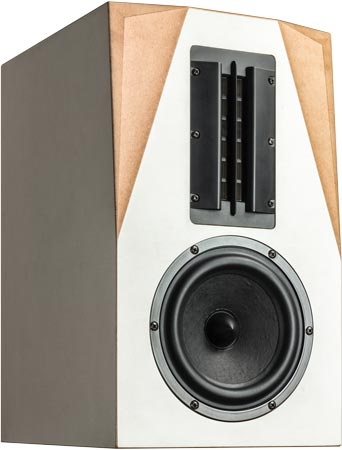

Der obere Teil der Volta ist ein Regallautsprecher mit dem Audiopur Magnetostaten MAG17M und dem Audaphon Mitteltieftöner MB 18-8. Der Hochtöner besitzt eine solide Metallfrontplatte und schützt die Membrane mit einer dünnen Stoffschicht vor Verschmutzung und Verunreinigungen. Der Mitteltieftöner ist mit einer hochwertigen Papiermembrane ausgestattet und besitzt einen soliden Gusskorb. Der Volta-Regallautsprecher spielt auch ohne das Bass-Teil sauber bis 50 Hz. Rechts in der Messung ist der Frequenzgang vom Audaphon MB 18-8 im Gehäuse vom Regallautsprecher abgebildet. Die schwarze Kurve ist ohne Frequenzweiche und die blaue Kurve Zeigt den Tieftöner mit Frequenzweiche.

Der Bass-Teil der Volta ist mit zwei Audaphon MB 18-8 bestückt und sorgt für einen erweiterten Tiefgang der Volta. Mit den zusätzlichen Tieftönern sinkt die untere Grenzfrequenz auf 29 Hz und macht die Volta zu einem leistungsfähigen Standlautsprecher.

Gehäusekonstruktion

Das Gehäuse der Volta besteht in unserem Bauvorschlag aus zwei Teilen. Sie können die Volta aber auch als eine Einheit bauen. Das Top-Teil ist mit 20 Liter Volumen ein mittelgroßer Regallautsprecher mit gutem Tiefgang. Das Bassreflexrohr ist auf der Rückseite. Die Kanten um den Hochtöner bekommen eine Fase um die Frequenzganglinearität zu verbessern und das Rundstrahlverhalten zu optimieren.

Das Bass-Teil der Volta ist mit 48 Liter Volumen die Ergänzung für den Tiefbass. Sie können also die Regallautsprecher bauen und später den Subwoofer nachträglich ins System integrieren. Diese Möglichkeit der Erweiterung macht auch den Etappenbau einer großen Multimedia-Anlage möglich, d. h. Sie können am Anfang die Satteliten bauen und später nach Wunsch die Bass-Erweiterung ergänzen.

Die Fronten der Volta können auch im Lautsprechershop bestellt werden. Bei der Standardversion handelt es sich um eine 25 mm starke, mit der CNC-Fräse bearbeitete MDF-Front. Haben Sie Sonderwünsche? Anfragen senden Sie bitte an Daniel Gattig vom Lautsprechershop. Die Adresse lautet:

daniel@lautsprechershop.de

Frequenzweiche

Die Frequenzweiche der Volta ist auf den ersten Blick sehr umfangreich. Betrachten wir die Schaltpläne im Detail werden die Schaltungen schnell übersichtlich und sind leicht zu verstehen.

Der Volta MK2-Regallautsprecher ist mit einem Hochpass-Filter 3. Ordnung im Hochton und einem Tiefpass-Filter 2. Ordnung im Mittelton getrennt. Der Audiopur Magnetostat kann durch den Filter 3. Ordnung tiefer angekoppelt werden und ist pegelfester. Somit kann die Volta MK2 auch bei höheren Lautstärken eingesetzt werden. Besonders im Heimkino-Einsatz kommt es oft zu erhöhten Dynamikanforderungen.

Wenn Sie die Standbox aufbauen, werden lediglich zwei zusätzliche Bauteile als Hochpass für den oberen Teil eingebaut (siehe Bauplan Volta MK2-Standlautsprecher). Die Volta kann somit ohne große Mühe erweitert werden.

Wir haben auch für die Regallautsprecher eine Impedanzlinearisierung erstellt. Somit können Freunde der Röhre auch die kleinen Volta MK2-Regallautsprecher direkt an der Röhrenendstufe betreiben. Wenn später der Bass-Teil ergänzt wird, muss die Impedanzlinearisierung ausgetauscht werden.

Der Volta MK2-Bass ist mit einem Filter 2. Ordnung ausgestattet und ergänzt die Volta vorzüglich im Tiefbass. Ein Saugkreis unterdrückt eine Spitze (Peak) im Frequenzgang bei 75 Hz.

Der Klang Schon der Klang vom Volta-Regallautsprecher ist beeindruckend. Die Dynamik ist beeindruckend und die Auflösung vom Magnetostaten ist fein und detailliert. Die Volta MK2 zeigt mit einem tollen Preis / Leistungsverhältnis, dass High End nicht teuer sein muss.

Mit der Bass-Erweiterung wird aus dem Talent ein Star. Wir haben uns verschiedene Musikstücke mit den zwei Konfigurationen angehört. Bei der Volta MK2 als Standlautsprecher wird klar, dass der Bass die Musikwidergabe komplettiert. Bei "in the air tonight" erster Titel auf dem Album von Phil Collins Face Value macht die Volta MK2 einen beeindruckend Bass und die Stimmen werden mit der leichten Hintergrundmelodie plastisch in den Raum gestellt. Wie ein Geist ist Phil Collins in unserem Hörraum präsent und die Volta MK2 zeigt, dass auch preisgünstige Lautsprecher faszinierende Dynamikreserven haben können und das auch mit beeindruckender Detailauflösung. Bei 3 Minuten und 40 Sekunden beim oben genannten Titel, wird bei gehobener Lautstärke der Vorteil von Volta MK2 Standbox zum Volta MK2 Regallautsprecher deutlich. Die Dynamik ist einfach besser und der Standlautsprecher kann das Einsetzen vom Schlagzeug besser darstellen. Wenn die Lautstärke nicht angehoben wird, sind die Unterschiede gering und der Hörer hat den Eindruck, dass der Regallautsprecher ein ausgewachsener Bolide ist.

Eine Klangbeschreibung aus unserem Newsletter

Schon der Klang vom Volta MK2-Regallautsprecher ist sehr gut. Die Dynamik ist hervorragend und die Auflösung vom Magnetostaten ist fein und detailliert. Die Volta MK2 zeigt mit einem tollen Preis / Leistungsverhältnis, dass High End nicht teuer sein muss. Mit der Bass-Erweiterung wird aus dem Talent ein Star. Wir haben uns verschiedene Musikstücke mit den zwei Konfigurationen angehört. Bei der Volta MK2 als Standlautsprecher wird klar, dass der Bass die Musikwidergabe komplettiert. Bei "in the air tonight" erster Titel auf dem Album von Phil Collins Face Value macht die Volta einen beeindruckend Bass und die Stimmen werden mit der leichten Hintergrundmelodie plastisch in den Raum gestellt. Wie ein Geist ist Phil Collins in unserem Hörraum präsent und die Volta MK2 zeigt, dass auch preisgünstige Lautsprecher faszinierende Dynamikreserven haben können und das auch mit beeindruckender Detailauflösung. Bei 3 Minuten und 40 Sekunden beim oben genannten Titel, wird bei gehobener Lautstärke der Vorteil von Volta MK2 Standbox zum Volta MK2 Regallautsprecher deutlich. Die Dynamik ist einfach besser und der Standlautsprecher kann das Einsetzen vom Schlagzeug besser darstellen. Wenn die Lautstärke nicht angehoben wird, sind die Unterschiede gering und der Hörer hat den Eindruck, dass der Regallautsprecher ein ausgewachsener Bolide ist.

Fazit aus unserem Newsletter

Klein anfange und mit den Aufgaben wachsen, war die Zielsetzung zum Volta MK 2-Projekt. Die Kombination aus Top- und Bass-Teil war ein Erfolg und macht Lust auf mehr. Wir werden in der Zukunft mehr von diesen Konstruktionen anbieten. Die Möglichkeit aus einem kleinen System eine große Lösung zu realisieren ist toll. Die Volta MK2 ist bei der Wiedergabe der Höhen sehr genau und der Bass ist kontrolliert und trocken. Die Volta MK2 liefert immer eine saubere und detaillierte Wiedergabe ohne zu übertreiben. Die Abstimmung der Volta Mk2 wird nie nervig oder aufdringlich und somit ist es ein tolles Projekt für Langzeithörer. Liebhaber von hochwertigen Heim-Kino-Anlagen werden mit der Möglichkeit zum Ausbau immer die richtige Konfiguration haben. Auch die Vergrößerung bzw. das Verkleinern der Anlage ist ohne große Investitionen zu realisieren.

Hörtest aus Klang + Ton 2/2014 von der Volta

"Dass die Volta einen recht guten Wirkungsgrad mitbringt und der angeschlossene Verstärker nicht besonders viel Membranmasse bewegen muss, kann man irgendwie hören. Die tiefen Bässe mit ordentlich Punch haben gleichzeitig diesen swingenden Charme, den man gemeinhin Papiermembranen zuordnet. Der Mitteltonbereich ist auf angenehmste Weise unauffällig - der Audaphon MB 18-8 ist wirklich ein Chassis, das echte Allround-Qualitäten hat. Über dem angenehm zurückgenommenen Präsenzbereich zeigt der Hochtöner seine fast schon audiophilen Qualitäten - der sanfte Anstieg zum Superhochton auf Achse setzt feine Akzente und Glanzpunkte - alles richtig gemacht. Faszinierend ist die räumliche Tiefe, die die Volta zu erzeugen vermag, ebenso wie ihre Pegelfestigkeit, mit der sie ihre Qualitäten auch bei hohen Lautstärken behauptet - klar eine Box für Mozart und Motörhead."

Fazit aus Klang + Ton 2/2014 von der Volta

"Die Volta ist ein Lautsprecher für Genießer und Dynamikfreunde, die Feinsinnigkeit und Dynamik unter einem Dach vereint. Durch die modulare Bauweise lässt sich zudem ganz leicht ein exzellentes Heimkinoset aufbauen."

Unser Bausatz Volta MK2 Regallautsprecher besteht aus

  • Audiopur MAG17P
  • Audaphon MB 18-8
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Biwiring Terminal T122 Au mit vergoldeten Messingklemmen
  • 1,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • 1,5x Pan-Schrauben 3,5x17 schwarz, Kreuzschlitz, 8 Stück
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 3,3 uF / 400 Vdc
  • Audaphon MKP CAP Superior 5,6 uF / 400 Vdc
  • Audaphon MKT Kondensator 2,2 uF / 160 Vdc
  • Audaphon MKT Kondensator 6,8 uF / 160 Vdc
  • 1,3 mm Luftspule, 1,8 mH/0,45 Ohm
  • 0,7 mm Luftspule, 0,27 mH/0,44 Ohm
  • 0,7 mm Luftspule, 0,82 mH/0,89 Ohm
  • Metalloxidwiderstand MOX10 4,7 Ohm 2% (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm 2% (blau-grau-gold)
  • Metalloxidwiderstand MOX10 15 Ohm 2% (braun-grün-schwarz)

Bausatz ohne Gehäuse, Preis pro Box   EUR 165,00 ohne MwSt: € 138.66 / $ 129.58

Unser Bausatz Volta MK2 Regallautsprecher mit High-End-Weiche

Der Highend-Bausatz ist komplett mit Luftspulen an den wichtigen Stellen ausgestattet.Alle Kondensatoren sind MKP und die Kondensatoren für den Hochtöner sind Clarity Cap ESA 250V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box   EUR 177,00 ohne MwSt: € 148.74 / $ 139.01

Unser Bausatz Volta MK2 Bass besteht aus

  • 2x Audaphon MB 18-8
  • 2x Bassreflexrohr HP100, 100x200 mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 1,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Biwiring Terminal T122 Au mit vergoldeten Messingklemmen
  • 2,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, Kreuzschlitz, 8 Stück
  • 1,5x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • Mundorf Elko glatt, 100uF / 50 Vdc
  • Jantzen H-Kernspule 22 mH / 1,53 Ohm / 0,8 mm
  • Jantzen H-Kernspule 8,2 mH / 0,8 Ohm / 0,8 mm
  • Jantzen H-Kernspule 10 mH / 0,39 Ohm / 1,4 mm
  • Keramikwiderstand 4,7 Ohm/20 Watt

Bausatz ohne Gehäuse, Preis pro Box   EUR 194,00 ohne MwSt: € 163.03 / $ 152.36

Unser Bausatz Volta MK2 Bass mit High-End-Weiche besteht aus

Der Highend-Bausatz ist komplett mit Luftspulen an den wichtigen Stellen ausgestattet.Alle Kondensatoren sind MKP und die Kondensatoren für den Hochtöner sind Clarity Cap ESA 250V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box   EUR 214,00 ohne MwSt: € 179.83 / $ 168.07

Impedanzkorrektur für Volta MK 2 Regallautsprecher

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 7,14 ohne MwSt: € 6.00 / $ 5.61

Impedanzkorrektur für Volta MK 2 Standlautsprecher (Regallautsprecher + Bassteil)

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 22,80 ohne MwSt: € 19.16 / $ 17.91

Leiterplatten

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück:   EUR 4,70 ohne MwSt: € 3.95 / $ 3.69
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Boxen also 2)

Gehäuse

Fertig gefräste Front aus MDF für Bausatz Volta MK2 Regallautsprecher,
Preis pro Stück   EUR 39,00 ohne MwSt: € 32.77 / $ 30.63

Gehäusebausatz aus MDF für Bausatz Volta MK2 Regallautsprecher
Preis pro Stück   EUR 99,00 ohne MwSt: € 83.19 / $ 77.75

Fertig gefräste Front aus MDF für Bausatz Volta MK2 Bassteil,
Preis pro Stück   EUR 45,00 ohne MwSt: € 37.82 / $ 35.34

Gehäusebausatz aus MDF für Bausatz Volta MK2 Bassteil
Preis pro Stück   EUR 119,00 ohne MwSt: € 100.00 / $ 93.46

Die Holzteile für den Lautsprecher Volta MK2 werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten WOODSOUND (Firma Schreinerei Steffan GmbH) weiter geleitet:
