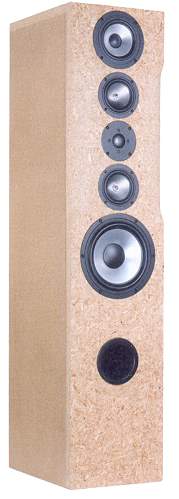

V-Maxx S, Standlautsprecher   in Hobby HiFi 2/2011

V-Maxx S aus Hobby HiFi 2/2011
technische Daten:
- Impedanz: 6 Ohm
- Kennschalldruck (2,83V/1m): 87 dB
- Maße (HxBxT): 1255 x 280 x 380 mm
- Frequenzbereich (-8dB): 24 - 36000 Hz
- Trennfrequenz(en): 175, 500, 2700 Hz
- Prinzip: Bassreflexbox

Mit V-Maxx S schuf Bernd Timmermanns eine neue Visaton Referenz. Eine 4-Wege-Box bei der jeder Lautsprecher den Frequenzbereich wieder gibt, den er optimal reproduzieren kann.

Damit das Klangbild dennoch nicht zerfällt wurde eine d'Appolito-Anordnung gewählt: Der Hochtöner Visaton KE 25 SC wird von zwei Visaton TI 100 Mitteltönern eingerahmt, die wiederum von Tieftöner AL 130 und Subwoofer AL 200 eingerahmt werden.

Die Messwerte der Box sind wie zu erwarten phantastisch: Der Frequenzgang ist auf Achse und unter 30 Grad horizontalem Winkel nahezu ideal glatt und reicht von unglaublichen 29 Hz bis über 25 000 Hz (-3 dB)

Das Abklingspektrum ist im hörbaren Bereich ohne jede Resonanz. Die nichtlinearen Verzerrungen sind bei 90 dB phantastisch gering.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Eva Cassidy intonierte "Ain't No Sunshine" entwaffnend natürlich, realistisch, plastisch, zum Greifen real. Das hatte große Klasse, diese Qualität beherrschen nur sehr wenige Lautsprecher. Die V-Maxx S ist einer davon. Die faszinierende Stimme stand auf einer absolut klaren Position, und fast schien man um sie herum spazieren zu können. Hans Theessink stellte den tieferen Lagen ein absolut ebenbürtiges Zeugnis aus: Der sonore Bariton stand wie in Stein gemeißelt im Raum. "Late Last Night" von der "Call Me"-CD wirkte so klar, so differenziert, geradezu feinnervig, wie wir es noch nicht erlebt haben. Hier schlug die große Stunde des Grundtöner-Mitteltöner-Gespanns: Diese heikle Frequenzregion sauber und ohne Verwischen zu reproduzieren gelingt offensichtlich auf getrennten Wegen noch besser als mit einem großen Mitteltöner für den ganzen Grund- und Mitteltonbereich. Die räumliche Abbildung glänzte auch in diesem Fall mit einer perfekten Breiten- und Tiefenstaffelung, einer musikalischen Bühne, die sich weit in die Tiefe und gleichzeitig bis hart an die eigenen Zehenspitzen heran ausdehnte, die in der Breite nicht an den Lautsprecherpositionen halt machte und weit über diese hinaus reichte - genau so wünscht man sich Räumlichkeit. Die tiefsten Lagen stelle das Oscar Peterson Trio und speziell Ray Browns Kontrabass auf eine harte Probe. Dank der perfekt remasterten CD "We Get Requests" (K2HD Mastering) klingt dieser Meilenstein des Mainstream-Jazz absolut taufrisch. Der Kontrabass knarzt beeindruckend, das gewaltige Instrument wirkt vollkommen real. V-Maxx S spielt bis in den extremsten Tiefbass kompromisslos perfekt. Das funktioniert auch bei massiver Dynamikanforderung souverän. Für den Pegeltest ist "Scream Machine" von James Morrison perfekt: Originallautstärke bedeutet bei dieser Aufnahme, Lautsprecher an ihre Grenzen zu bringen. Jedoch nicht die V-Maxx S: Da der Basstreiber sich ganz auf die tiefsten Lagen konzentriert, bleibt der gesamte Grund-, Mittel- und Hochtonbereich von einem solchen Parforce-Ritt unbeeindruckt. Selbst die schrillen, für Morrison typischen funkigen Bläsersätze haben etwas seidiges, das sie in ihrer extremen Lautstärke erst richtig überzeugend macht. Diese und die pluckernden Bassattacken spielen sauber zusammen, ohne sich gegenseitig auch nur im mindesten zu stören. Anspieltipp dieser CD ist "Chameleon", eine Herbie-Hancock-Komposition, die James Morrison in seiner funkigen Art spannend arrangierte."

Das Fazit in Hobby HiFi

"V-MaxxS macht die Vorteile der Vierweg-Technik überzeugend deutlich. Auch bei einem solchen relativ kleinen Lautsprecher rentiert sich dieser massive Technik-Einsatz, weil jedes Chassis durch die Beschränkung auf einen relativ kleinen Frequenzbereich seine Qualitäten optimal ausspielen kann. Dank sorgfältigster Abstimmung der Frequenzweiche spielen die Komponenten wie aus einem Guss zusammen. Nicht zuletzt gelingt eine äußerst überzeugende Pegelfestigkeit, und auf der anderen Seite spielt V-Maxx S auch bei sehr geringer Lautstärke faszinierend detailreich und klar."

Unser Bausatz besteht aus

  • Visaton KE 25 SC, 8 Ohm
  • 2x Visaton TI 100, 8 Ohm
  • Visaton AL 200, 8 Ohm
  • Visaton AL 130, 8 Ohm
  • 2x Bassreflexrohr HP70, 70x163mm, schwarz
  • 3x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Dämmmaterial Sonofil f. 20 Liter, weiß
  • 2 Matten Bondum 800
  • PE-Dichtstreifen 5x2 mm
  • Polklemme PK31, Paar, vergoldet, rot+schwarz
  • 5m Lautsprecherkabel 2x4,0 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 24 Stück
  • 2x Rasterplatte LP/RA240,
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf den Rasterplatten aufzubauen.

  • Mundorf Elko rau, 270 uF/63 Vdc
  • Mundorf Elko glatt, 10 uF / 70 Vdc
  • Mundorf Elko glatt, 56uF / 50 Vdc
  • Mundorf Elko glatt, 68uF / 50 Vdc
  • Mundorf Elko glatt, 150 uF (68uF + 82 uF parallel)
  • Mundorf MCap EVO Kondensator 4,7 uF / 450 V
  • Mundorf MKP Kondensator 1,8 uF / 400 V
  • Mundorf MKP Kondensator 33 uF / 400 V
  • Mundorf Luftspule L71, 0,39 mH/0,51 Ohm
  • Mundorf Luftspule L71, 0,47 mH/0,57 Ohm
  • Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • Mundorf H-Kern-Spule H71, 1,8 mH/0,34 0hm
  • Mundorf H-Kern-Spule H71, 3,9 mH/0,5 0hm
  • Mundorf H-Kern-Spule H100, 5,6 mH/0,39 0hm
  • Mundorf i100-Kernspule 10mH/0,66Ohm
  • MOX10-Widerstand 1,0 Ohm/10Watt (braun-schwarz-gold)
  • 3x MOX10-Widerstand 3,3 Ohm/10Watt (orange-orange-gold)
  • MOX10-Widerstand 8,2 Ohm/10Watt (grau-rot-gold)
  • MOX10-Widerstand 15 Ohm/10Watt (braun-grün-schwarz)

wichtiger Hinweis:

In der Originalbeschreibung wird empfohlen Visatonrohre zu verwenden, diese zu kürzen und konisch zu schleifen. Dies erscheint uns zu kompliziert. Wie liefern daher stattdessen zwei HP70-Rohre, die auf je 70 mm zu kürzen sind. Sie werden mit einem Klebeband Rücken an Rücken geklebt. Die Bohrung in der Box muss dazu statt 95 mm Durchmesser zwei Millimeter mehr also 97 mm Durchmesser aufweisen.

Bausatz ohne Gehäuse, Preis pro Box EUR 935,00 ohne MwSt: € 785.71 / $ 927.14




Bausatz mit High-End-Weiche

Unsere High-End-Version enthält als Spule L1, L3 und L4 nicht wie in Hobby HiFi vorgeschlagen Mundorf Schichtkernspulen, die nichtlineare Verzerrungen produzieren. Da die Lautsprecherchassis des Bausatzes extrem verzerrungsarm sind, bieten wir auch bei der Frequenzweiche eine extrem verzerrungsarme Lösung an: Sie enthält als Spule L1 eine Luftspule mit 2,5 mm Drahtdurchmesser und als L3 und L4 Kupferfolien-Luftspulen, die keine nichtlinearen Verzerrungen erzeugen. Dadurch wird der High-End-Bausatz nochmals teuerer ist somit aber extrem arm an Verzerrungen.

  • Mundorf Elko rau, 270 uF/63 Vdc
  • Mundorf MCap EVO Kondensator 1,8 uF / 450 V
  • Mundorf MCap EVO Kondensator 8,2 uF / 450 V
  • Mundorf MCap EVO Kondensator 33 uF (4x 8,2 uF parallel)
  • Mundorf MCap EVO Kondensator 10 uF / 450 V
  • Mundorf MKP Kondensator 56 uF / 400 V
  • Mundorf MKP Kondensator 68 uF / 400 V
  • Mundorf MKP Kondensator 150 uF / 400 V
  • Mundorf MCAP-Supreme Silber/Gold 4,7 uF / 1200 V
  • Mundorf Luftspule L250, 10 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,39 mH/0,51 Ohm
  • Mundorf Backlack-Luftspule BL71, 1,8 mH/1,22 Ohm
  • Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • Mundorf Folienspule CFC14-0,47mH/0,15Ohm
  • Mundorf Folienspule CFC14-0,68mH/0,20Ohm
  • Mundorf Folienspule CFC14-1,8mH/0,32Ohm
  • Mundorf Folienspule CFC12-3,9mH/0,39Ohm
  • Mundorf Folienspule CFC10-5,6mH/0,34Ohm
  • MOX10-Widerstand 1,0 Ohm/10Watt (braun-schwarz-gold)
  • 3x MOX10-Widerstand 3,3 Ohm/10Watt (orange-orange-gold)
  • MOX10-Widerstand 8,2 Ohm/10Watt (grau-rot-gold)
  • MOX10-Widerstand 12 Ohm/10Watt (braun-rot-schwarz)
  • MOX10-Widerstand 15 Ohm/10Watt (braun-grün-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 1839,00 ohne MwSt: € 1545.38 / $ 1823.55

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Mundorf MKP Kondensator 3,3 uF / 400 V
  • Mundorf Luftspule L71, 0,82 mH/0,89 Ohm
  • MOX10-Widerstand 15 Ohm/10Watt (braun-grün-schwarz)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 12,00 ohne MwSt: € 10.08 / $ 11.90
