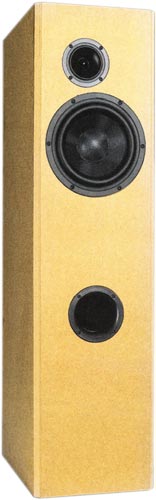

Vision B80 FAST   Standlautsprecher aus Hobby HiFi 5/2015

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 83 dB
  • Maße (HxBxT): 1050 x 270 x 420 mm
  • Frequenzbereich (-8dB): 20 - 22000 Hz
  • Trennfrequenz(en): 400 Hz
  • Prinzip: Bassreflexbox

Vision B80 FAST ist ein 2 Wege F.A.S.T (Fullrange and subwoofer technology) Standlautsprecher. Er beheimatet einen Breitbandlautsprecher Visaton B80 und einen Tieftöner Visaton TIW 200 XS. Der Bausatz wurde von Bernd Timmermanns entworfen.

Die Frequenzweiche besteht aus einem Hochpass 2. Ordnung (12 dB/Oktave) für den Breitbandlautsprecher, und einem Tiefpass 2. Ordnung (12 dB/Oktave) für den Tieftöner. Parallel zum Tieftöner kommen noch eine Impedanzlinearisierung aus Kondensator und Widerstand und ein Saugkreis zum Einsatz; letzterer unterdrückt Resonanzen des Tieftöners.

Der Frequenzgang des Lautsprechers ist bis 5000 Hz sehr linaer; darüber entscheidet der Abstrahlwinkel. Das Abklingspektrum ist fast ohne Fehler.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

" Im Hörraum bauten wir die Vision B80 mit nach außen weisenden Mittelhochtönern auf. Mit einem halben Meter Wandabstand gefiel das Bassvolumen am besten. Die Gehäuse drehten wir gerade so weit ein, dass die inneren Seitenwände von der Hörposition aus noch eben sichtbar blieben. Bestens bekannte Stimmen dienten zur Beurteilung der Tonalität. Hermann Preys Bariton (Manger Hörtest-CD) klang unglaublich real. Die grandiosen Stimmen von Katie Melua und Eva Cassidy im Duett (The Katie Melua Collection) jagten wohlige Schauer über den Rücken. Der erdige Blues von Hans Theessink (Call Me) wirkte perfekt authentisch. In allen Tonlagen erweist sich die Vision B80 FAST damit als unbestechliches Vergleichsnormal, das tonale Schwächen anderer Lautsprecher beim direkten Umschalten schonungslos entlarvt. Die tiefsten Lagen stellte das Oscar Peterson Trio und speziell Ray Browns Kontrabass auf harte Probe. Dank der perfekt remasterten CD "We Get Requests" (K2HD Mastering) klingt dieser Meilenstein des Mainstream-Jazz absolut taufrisch. Der Kontrabass knarzt beeindruckend, das gewaltige Instrument wirkt vollkommen real. Unsere Vision B80 FAST spielt bis in den äußersten Tiefbass kompromisslos perfekt. Die räumliche Abbildung glänzt mit einer grandiosen Breiten- und Tiefenstaffelung, einer musikalischen Bühne, die sich weit in die Tiefe ausdehnt, die in der Breite nicht an den Lautsprecherpositionen Halt macht und erheblich über diese hinaus reicht - genau so wünscht man sich Räumlichkeit. Stimmen stehen wie festgenagelt an ihren Positionen, bestens definiert und auch im Chor noch unterscheidbar. Der Scala-Chor der Kolatzny-Brothers zeigte das eindrucksvoll. "

Fazit aus Hobby HiFi

"Vision 880 FAST zeigteine ganzneue Seite eines der besten kleinen Breitbänder. Visatons B80 ist längst nicht nur ein überzeugender Universalist (in der Daedalus Mini-TL, s. HOBBY HiFi 1/2012), sondern darüber hinaus ein Mittelhochtöner der Extraklasse."

Unser Bausatz besteht aus

  • Visaton B 80, Breitbänder
  • Visaton Tieftöner TIW 200 XS, 8 Ohm
  • Bassreflexrohr BR 25.50, schwarz
  • 6,5x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 2,5x Dämmmaterial Sonofil f. 20 Liter, weiß (Polyesterwatte)
  • PE-Dichtstreifen MDM-5, 5x2 mm, 5 St.x 1,5 m
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2,5m Lautsprecherkabel 2x2,5 mm2, transparent
  • 1,5x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
  • Audaphon MKP CAP Superior 6,8 uF / 400 Vdc
  • Mundorf Elko rau, 33 uF/100 Vdc
  • Mundorf Elko rau, 68 uF/100 Vdc
  • Mundorf Elko rau, 330 uF/63 Vdc
  • Mundorf Elko glatt, 33uF / 70 Vdc
  • 1,0 mm Luftspule, 3,9 mH/1,13 Ohm
  • Mundorf H-Kern-Spule H50, 27 mH/3,4 0hm
  • Mundorf H-Kern-Spule H71, 4,7 mH/0,46 0hm
  • Metalloxidwiderstand MOX10 3,3 Ohm 2% (orange-orange-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm 2% (gelb-violett-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 321,00 ohne MwSt: € 269.75 / $ 252.10

Bausatz mit High-End-Weiche aus Hobby HiFi

Der Highend-Bausatz enthält in Reihe zum Breitbandlautsprecher einen Mundorf MCAP EVO Öl-Kondensator und einen ClarityCap PWA-Kondensator. Die Spulen sind als Backlack-Luftspulen ausgelegt um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box   EUR 383,00 ohne MwSt: € 321.85 / $ 300.79

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767, Preis pro Stück:   EUR 7,60 ohne MwSt: € 6.39 / $ 5.97
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
