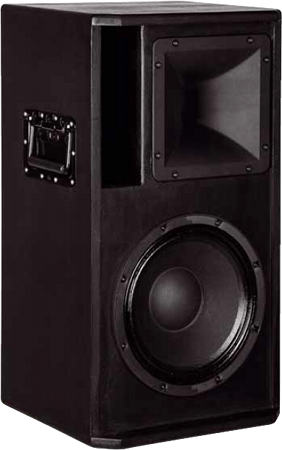

Visaton PA 110 H   L'enceinte compacte de K+T 6/2018

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 92 dB
  • Dimensions (HxLxP): 610 x 330 x 275 mm
  • Réponse en fréquence (-8dB): 55 - 19000 Hz
  • Fréquence(s) de coupure: 1600 Hz
  • Principe: bassréflex

Visaton PA 110 H est une enceinte compacte à deux voies. Pour cela, nous recommandons le subwoofer Visaton Sub PA 240.

Visaton PA 110 H est une enceinte basse-réflex, utilisant des haut-parleurs Visaton .

Le kit comprend les haut-parleurs:
- un tweeter Visaton DR 45 H mit HT 21
- un boomer Visaton PAW 25

L'enceinte a été développée par Visaton.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 1% à partir de 200 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 2%.

Le verdict du magazine Klang+Ton

Notre kit se compose de

  • Visaton DR 45 N, 8 Ohm
  • Visaton HT 21
  • Boomer Visaton PAW 25, 8 Ohm
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier T105 Au avec bornes en laiton plaquées or
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 0,5x Vis Pan 3,5x17 noir, 8 pièces
  • 2x Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon MKT 2,2 uF / 160 Vdc
  • Condensateur Audaphon MKT 15 uF / 160 Vdc
  • Bobine à air 1,0 mm , 0,47 mH/0,32 Ohm
  • Bobine à air 1,3 mm , 2,2 mH/0,48 Ohm
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 10W 22 Ohm (rouge-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 510,00 hors TVA: € 428.57 / $ 484.29

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. Les bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 532,00 hors TVA: € 447.06 / $ 505.18

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,32 hors TVA: € 9.51 / $ 10.75

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.46
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)
