made in Denmark
für Aktivboxen

neueste Produkte siehe Ground Sound Überblick

die Einzelkomponenten

Haben Sie davon geträumt einen absoluten High-End-Verstärker selbst zu erstellen? Mit Netzteil - wie Sie es wünschen, einer Siebung mit von Ihnen vorgegebenen Kondensatoren und die Verstärkerstufe - von Ihnen ausgesucht? Dazu eine digitale Frequenzweiche für absolut höchste Kontrolle der Lautsprecher?

Nach langem Umschauen haben wir nun ein hervorragendes Produkt gefunden: Ground Sound! Wenn Sie Interesse haben, werden wir gerne in unserem Newsletter erklären, worauf es bei Verstärkern ankommt, warum Audio FET-Verstärker im HiFi-Bereich eine Modeerscheinung sind und wie man wirklich gute Verstärker entwickelt.


Ground Sound DCN 23

Digitale Frequenzweiche DCN 23

DCN23 ist eine digitale Frequenzweiche mit aktivierbarem Equalizer und Verzögerung. Sie hat 2 symmetrische Eingänge und 3 Ausgänge zum Anschluss an den Endverstärker. Zum 3. Ausgang gibt es auch ein invertiertes Signal, wenn der Tieftöner/Subwoofer an einen gebrückten Verstärker angeschlossen werden soll. Die Verwendung von Burr-Brown-Konvertern führt zu einem sehr klaren Klang, der kaum Rauschen aufweist. Um eine hohe Bandbreite zu erreichen wurde als Abtastrate 96 kHz gewählt. Der Konverter hat eine Auflösung von 24 bit; die interne Signal-Prozessor-Auflösung ist 76 bit. Der Signalprozessor hat 3 Kanäle aus 16 Biquad-Filtern. DCN23 hat einen optisches RS232-Anschluss für den PC; optisch damit keine Brumm und keine Störgeräusche per Masseschleife o.ä. eingekoppelt wird.

Die Leiterplatte ist eine hochwertige 4-Lagen-Leiterplatte um Störgeräusche und Rumpeln zu unterdrücken. Das Leiterplatten-Layout ist für die Qualität der Weiche sehr wichtig, daher wurde es sehr sorgfältig ausgeführt.

DCN23 ist das Herz des aktiven Lautsprechersystems; es bietet einen hochwertigen überragenden Klang einfache Installation und einfache Handhabung.

Das Weichenprogramm "XOver Wizard" ist ein graphisch darstellendes Frequenzweichenprogramm, in dem man Hoch-, Tiefpässe, Bandpässe, Equalizer, Delay und vieles mehr parametrieren und auf DCN23 laden kann. Im ersten Schritt kann der Frequenzgang (Pegel und Phase) der Lautsprecher geladen werden, der dann durch die weitere Einstellungen (Equalizer, Hoch- Tiefpass usw.) geglättet wird. Anschließend wird die Weiche geladen.

Weitere Informationen finden Sie in der PDF-Beschreibung

und hier die Aufbauanleitung zum Kit PDF-Beschreibung

Probieren Sie es selbst: Laden Sie die XOW-Software auf Ihren PC.

Preis pro Stück - nicht lieferbar (_)

Zu der Digitalen Frequenzweiche gibt es auch ein Kit mit zwei Weichen (linke/rechte Box) und zwei Netzteilen

Digitale Frequenzweiche DCN 23 KITt>


DCN23-Kit mit zwei Stück DCN 23 und zwei Stück passenden Netzteilen, wenn Sie bereits die Endverstärker haben und nur die digitalen Frequenzweichen benötigen.

Weitere Informationen zum Kit PDF-Beschreibung

Preis pro Stück - nicht lieferbar (_)

  zur Übersicht

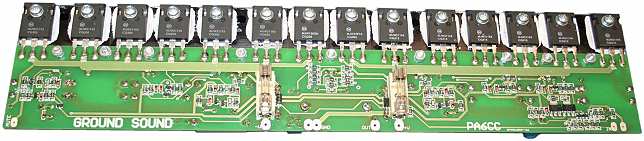

Ground Sound PA 6CC

Leistungsverstärker PA 6CC

PA6 CC ist ein sehr leistungsfähiger klassischer, bipolarer Leistungsverstärker in Class AB-Technologie
Technische Daten:
max. Ausgangsleistung: 800/400W bei 4/8 Ohm
Spannungsversorgung: +/- 35V bis +/- 95V
Bandbreite: 5 - 150 kHz (-3dB)
Anstiegsrate: > 40V/µs
Klirrfaktor: < 0,08%
Signal-Rauschabstand S/N: > 120 dB
Spannungsverstärkung: 23,5 dB
Eingangswiderstand: 4kOhm
Ausgangswiderstand: < 0,1 Ohm
Stummschaltung
Gewicht: ca. 540g
Abmessungen: 320 x 70 x 32 mm

PA6CC besteht aus einer kaskadierten Differenzeingangsstufe, die durch eine Konstantstromquelle versorgt wird. Die Eingangsstufe ist diskret aufgebaut (kein integrierter Schaltkreis) um höchste Linearität und Bandbreite zu erzielen.

Die spannungsverstärkende Stufe ist eine stromgesteuerte symmetrische Differantialstufe. Die Ausgangsstufe verstärkt der Strom sehr stark um die vorangehende spannungsverstärkende Stufe wenig zu belasten. Die Ausgangsstufe besteht aus 12 komplementären, schnellen, Leistungs-Bipolartranssistoren.

PA6CC ist mit 2,2 uF MKP-Kondensatoren gegen die positive und negative Versorgungsspannung entkoppelt.

PA6CC hat einen Kurzschlussschutz, thermischen Schutz und Spannungsversorgungs-Sicherungen um die Ausgangsstufe zu schützen.

PA6CC ist für höchste Klangtreue, geringen Ausgangswiderstand, geringes Rauschen, geringe nichtlineare Verzerrungen (Klirrfaktor und Intermodulationsverzerrungen) und hohe Zuverlässigkeit.

Die maximale Ausgangsleistung hängt von der Stromversorgung des Verstärkers, den Kühlkörpern und der Last (Lautsprecher mit 2, 4 oder 8 Ohm) ab.

Einsatz-Empfehlung:
+/- 85V Spannungsversorgung, einen Kühlkörper mit weniger als 0,1 K / W und Lautsprecher ab 2 Ohm.

Weitere Informationen finden Sie in der PDF-Beschreibung

Preis pro Stück EUR 291,00 ohne MwSt: € 244.54 / $ 218.34

zur Übersicht

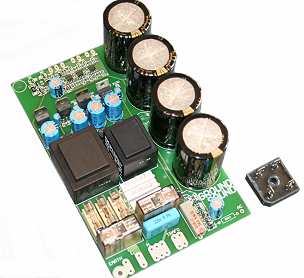

Ground Sound PSU 4SA

Stromversorgung PSU 4SA

Technische Daten:
Spannungsversorgung: 230-240V AC
max. Strom: 15A AC
4 Audio Grade Kondensatoren 100V
Gesamtkapazität: >19000µF
stabilisierte Spannung: 3,3V 150mA
stabilisierte Spannung: 5V 150mA
stabilisierte Spannung: +/-15V 150mA
Softstart & Stummschaltung
Auto Sensing & Operation Switch
Ein / Stand by LED's
Gewicht: ca. 650g
Abmessungen: 108 x 175 x 61 mm
PSU 4SA ist eine Stromversorgung mit vielen nützlichen Eigenschaften: Sie liefert die verschiedenen Spannungen für DCN 23 und für die Leistungsverstärker.

Für DCN 23 liefert PSU 4SA die geregelten Ausgangsspannungen von 3,3V, 5V and +/-15V. Eine Schaltung überwacht die Eingangsspannungen des DCN23, so dass bei anliegendem Musik-/Sprachsignal die Endverstärker eingeschaltet werden können. Dabei kann man zwischen immer ein, Stand-by und automatisch einschalten wählen. Wenn der Endverstärker eingeschaltet werden soll, werden die 4 großen Kondensatoren über ein Relais und einer Strombegrenzungseinrichtung (7A) aufgeladen. Wenn die Stromversorgung für die Endstufe hochgefahren ist werden die Endstufen aktiviert (Mute/Stummschaltung aus). 2 LEDs signalisieren Standby-Betrieb und Ein.

PSU 4SA bringt genug Leistung mit um auch Lautsprecher mit belastendem Impedanzgang anzusteuern. Für die Endstufe wird noch ein Transformator (z.B.: TR 600 benötigt).

Weitere Informationen finden Sie in der PDF-Beschreibung

Preis pro Stück - nicht lieferbar

zur Übersicht

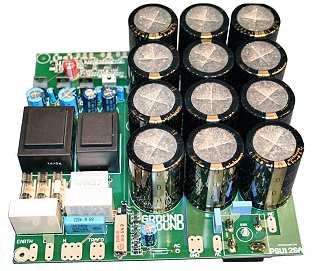

Ground Sound PSU 12SA

Stromversorgung PSU 12SA

Technische Daten:
Spannungsversorgung: 230-240V AC
max. Strom: 15A AC
12 Audio Grade Kondensatoren 100V
Gesamtkapazität: >56000µF
stabilisierte Spannung: 3,3V 150mA
stabilisierte Spannung: 5V 150mA
stabilisierte Spannung: +/-15V 150mA
Softstart & Stummschaltung
Auto Sensing & Operation Switch
Ein / Stand by LED's
Gewicht: ca. 1300g
Abmessungen: 180 x 175 x 61 mm
PSU 12SA ist eine Stromversorgung mit vielen nützlichen Eigenschaften: Sie liefert die verschiedenen Spannungen für DCN 23 und für die Leistungsverstärker.

Für DCN 23 liefert PSU 12SA die geregelten Ausgangsspannungen von 3,3V, 5V and +/-15V. Eine Schaltung überwacht die Eingangsspannungen des DCN23, so dass bei anliegendem Musik-/Sprachsignal die Endverstärker eingeschaltet werden können. Dabei kann man zwischen immer ein, Stand-by und automatisch einschalten wählen. Wenn der Endverstärker eingeschaltet werden soll, werden die 4 großen Kondensatoren über ein Relais und einer Strombegrenzungseinrichtung (7A) aufgeladen. Wenn die Stromversorgung für die Endstufe hochgefahren ist werden die Endstufen aktiviert (Mute/Stummschaltung aus). 2 LEDs signalisieren Standby-Betrieb und Ein.

PSU 12SA bringt genug Leistung mit um auch Lautsprecher mit belastendem Impedanzgang anzusteuern. Für die Endstufe wird noch ein Transformator (z.B.: TR 600 oder TR 1500 benötigt).

Weitere Informationen finden Sie in der PDF-Beschreibung

Preis pro Stück - nicht lieferbar

zur Übersicht
zur Übersicht

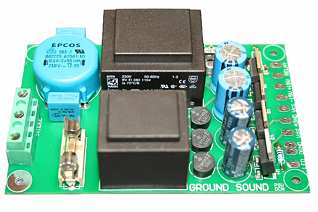

Ground Sound PSU DCN

Ground Sound PSU DCN

Technische Daten:
Spannungsversorgung: 230-240V AC
zur Versorgung eines DCN23
stabilisierte Spannung: 3,3V 150mA
stabilisierte Spannung: 5V 150mA
stabilisierte Spannung: +/-15V 100mA
mit Relaiskarte für DCN23-Ausgänge
Softstart & Stummschaltung
Ein LED's
Gewicht: ca. 350g
Abmessungen PSU: 75 x 115 x 32 mm

Stromversorgung PSU DCN mit Relaiskarte

PSU DCN ist eine Stromversorgung für 1 Stück DCN 23. Dazu liefert PSU DCN die geregelten Ausgangsspannungen von 3,3V, 5V and +/-15V. PSU DCN hat einen Netzfilter um Störungen aud der Versorgungsleitung zu unterdrücken.

Eine Schaltung überwacht die Eingangsspannungen des DCN23, so dass bei anliegendem Musik-/Sprachsignal die Endverstärker eingeschaltet werden können. Dabei kann man zwischen immer ein, Stand-by und automatisch einschalten wählen. Wenn der Endverstärker eingeschaltet werden soll, werden die 4 großen Kondensatoren über ein Relais und einer Strombegrenzungseinrichtung (7A) aufgeladen. Wenn die Stromversorgung für die Endstufe hochgefahren ist werden die Endstufen aktiviert (Mute/Stummschaltung aus). 2 LEDs signalisieren Standby-Betrieb und Ein.

Die Relaiskarte hat verzögrte und schnelle Mute-Funktion (Mute = Tonunterbrechung). Der Ausgang der Relaiskarte ist "pseudo-balanced" um die Störunterdrückung bei langen Kabeln zu verbessern.

Beachten Sie bitte, dass eine 2- oder 3-Wege Stereo-Lösung beides benötigt: 2 DCN23 und 2 PSU DCN, jeweils eine pro Kanal. Die Philosophie ist die Weiche und den Verstärker möglichst nah am Lautsperecher zu platzieren, platzieren um lange Lautsprecherkabel zu vermeiden. Daher ist für jede Seite ein Mono-Netzteil (DCN23 und PSU DCN) vorgesehen.

Preis pro Stück - nicht lieferbar

zur Übersicht
Ground Sound TR300

Transformator TR 300

Technische Daten:
Transformator 300VA
Spannungsversorgung: 230-240V/50-60Hz
2 x 35V 300VA
Ringkerntransformator
auf geringen Brumm getrimmt.
Montageloch: 8mm
Gewicht: 3kg
Abmessungen: 110 mm (=D) x 65 mm
Preis pro Stück - nicht lieferbar (_)
zur Übersicht
Ground Sound TR600

Transformator TR 600

Technische Daten:
Transformator 600VA
Spannungsversorgung: 230-240V/50-60Hz
2 x 45V 600VA
Ringkerntransformator
auf geringen Brumm getrimmt.
Montageloch: 8mm
Gewicht: 6kg
Abmessungen: 140 mm (=D) x 65 mm

Preis pro Stück - nicht lieferbar zur Übersicht Ground Sound TR1500

Transformator TR 1500

Technische Daten:
Transformator 1500VA
Spannungsversorgung: 230-240V/50-60Hz
2 x 60V 1500VA
Ringkerntransformator
auf sehr geringen Brumm getrimmt.
Montageloch: 8mm
Gewicht: 16kg
Abmessungen: 200 mm (=D) x 100 mm

Preis pro Stück - nicht lieferbar (_)
