La société Scan-Speak a été créée en 1970, à Videbaek, au Danemark, où son siège se trouve toujours. Ses ingénieurs ne tolèrent aucun compromis : le nom de Scan-Speak est synonyme de perfection.

Construire ses enceintes en kit avec des haut-parleurs ScanSpeak.




n'est plus livrable


ScanSpeak D2904/980000 Front 120 x 90 mm

Article Nº.: ss-D2904-98000eck

EUR 149,00 hors TVA: € 125.21 / $ 139.67

Tweeter à dôme en matériel de haute qualité de 28 mm de diamètre.

  • Puissance nominale (RMS/Prog) = 160 W
  • Bande passante maximale = 2000-22000 Hz
  • Fréquence de résonance fs = 500 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Diamètre de la bobine = 28 mm
  • Diamètre de montage d = 75 mm
  • Diamètre/Dimensions total d = 120x90 mm
  • Profondeur de montage (sans fraisage) t = 43 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 42 litres
à partir de 45/28 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 139 litres
avec HP100 évent 25 cm
à partir de 24/18 Hz (-3dB/-8dB).

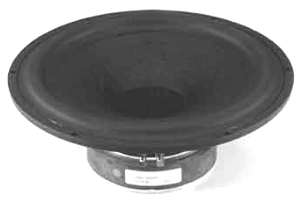

ScanSpeak 25W/8565-01

Article Nº.: not-available

- indisponible

Boomer de 24 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 19-600 Hz
  • Fréquence de résonance fs = 19 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 9,3 N/A
  • Surface effective de la membrane Sd = 330 cm2
  • Masse déplacée, charge de l'air incluse mms = 47 g
  • Volume équivalent Vas = 229 l
  • Facteur q combiné à l'air libre Qts = 0,34 (Qms=5,6, Qes=0,36)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 12 mm
  • Diamètre de montage d = 227 mm
  • Diamètre/Dimensions total d = 255 mm
  • Profondeur de montage (sans fraisage) t = 94 mm

afficher kits fermer


Caisson recommandé 1:
caisson fermé 6,8 litres
à partir de 85/53 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 23 litres
avec HP70 évent 20 cm
à partir de 44/35 Hz (-3dB/-8dB).

ScanSpeak ASE P17WJ00-08

Article Nº.: not-available

- indisponible

Boomer Médium de 16 cm avec une membrane en matériel de haute qualité. Le chassis est fabriqué par injection.

  • Puissance nominale (RMS/Prog) = 40/80 W
  • Bande passante maximale = 37-5000 Hz
  • Fréquence de résonance fs = 37 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6,5 N/A
  • Inductance de la bobine L = 0,55 mH
  • Surface effective de la membrane Sd = 136 cm2
  • Masse déplacée, charge de l'air incluse mms = 14 g
  • Volume équivalent Vas = 34,7 l
  • Facteur q combiné à l'air libre Qts = 0,35 (Qms=1,55, Qes=0,45)
  • Diamètre de la bobine = 32 mm
  • Excursion linéaire xlin = +/- 4 mm
  • Diamètre de montage d = 145,8 mm
  • Diamètre/Dimensions total d = 170 mm
  • Profondeur de montage (sans fraisage) t = 75,5 mm
Fiche technique PDF

afficher kits fermer


Caisson recommandé 1:
caisson fermé 44 litres
à partir de 61/39 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 178 litres
avec HP100 évent 6 cm
à partir de 29/24 Hz (-3dB/-8dB).

ScanSpeak ASE M21WG09-08

Article Nº.: not-available

- indisponible

Boomer Médium de 20 cm avec une membrane en papier. Le chassis est fabriqué par injection.

  • Puissance nominale (RMS/Prog) = 45/60 W
  • Bande passante maximale = 40-4000 Hz
  • Fréquence de résonance fs = 35 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 91 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,7 Ohm
  • Facteur de force BL = 5,5 N/A
  • Surface effective de la membrane Sd = 230 cm2
  • Masse déplacée, charge de l'air incluse mms = 14 g
  • Volume équivalent Vas = 110 l
  • Facteur q combiné à l'air libre Qts = 0,45 (Qms=2,1, Qes=0,58)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 3 mm
  • Diamètre de montage d = 186 mm
  • Diamètre/Dimensions total d = 215 mm
  • Profondeur de montage (sans fraisage) t = 76,5 mm
Fiche technique PDF

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak D2904/6000-01

Article Nº.: not-available

- indisponible

Tweeter à dôme en matériel de haute qualité de 28 mm de diamètre.

  • Puissance nominale (RMS/Prog) = 150 W
  • Bande passante maximale = 2000-20000 Hz
  • Fréquence de résonance fs = 750 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 2,7 N/A
  • Surface effective de la membrane Sd = 8 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,4 g
  • Diamètre de la bobine = 28 mm
  • Excursion linéaire xlin = +/- 1,3 mm
  • Diamètre de montage d = 41 mm
  • Diamètre/Dimensions total d = 59,5 mm
  • Profondeur de montage (sans fraisage) t = 31,7 mm

afficher kits fermer

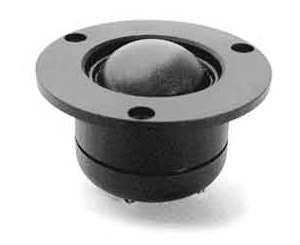

ScanSpeak D2904/600000

Article Nº.: not-available

- indisponible

Tweeter à dôme en matériel de haute qualité de 28 mm de diamètre.

  • Fréquence de résonance fs = 750 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 2,7 N/A
  • Surface effective de la membrane Sd = 8 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,4 g
  • Diamètre de la bobine = 28 mm
  • Excursion linéaire xlin = +/- 1,3 mm
  • Diamètre de montage d = 41 mm
  • Diamètre/Dimensions total d = 59,5 mm
  • Profondeur de montage (sans fraisage) t = 31,7 mm

afficher kits fermer


ScanSpeak S2905/970000

Article Nº.: not-available

- indisponible

Tweeter à dôme en matériel de haute qualité de 28 mm de diamètre.

  • Fréquence de résonance fs = 500 Hz
  • Impédance nominale R = 6 Ohm
  • Rendement SPL = 89,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 4,7 Ohm
  • Facteur de force BL = 3,5 N/A
  • Surface effective de la membrane Sd = 8,5 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,45 g
  • Diamètre de la bobine = 28 mm
  • Excursion linéaire xlin = +/- 1,5 mm
  • Diamètre/Dimensions total d = 104,5 mm
  • Profondeur de montage (sans fraisage) t = 52,4 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak D3004/662001

Article Nº.: not-available

- indisponible

Tweeter à dôme en matériel de haute qualité de 26 mm de diamètre.

  • Fréquence de résonance fs = 500 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 91,6 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3 Ohm
  • Facteur de force BL = 2,3 N/A
  • Inductance de la bobine L = 0,03 mH
  • Surface effective de la membrane Sd = 7 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,35 g
  • Diamètre de la bobine = 26 mm
  • Diamètre de montage d = 82,7 mm
  • Diamètre/Dimensions total d = 104,25 mm
  • Profondeur de montage (sans fraisage) t = 30 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak R3004/662001

Article Nº.: not-available

- indisponible

Tweeter de 26 mm avec une membrane en matériel de haute qualité de 26 mm de diamètre.

  • Fréquence de résonance fs = 520 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90,4 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3 Ohm
  • Facteur de force BL = 2,3 N/A
  • Inductance de la bobine L = 0,03 mH
  • Surface effective de la membrane Sd = 5,6 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,3 g
  • Diamètre de la bobine = 26 mm
  • Diamètre de montage d = 82,7 mm
  • Diamètre/Dimensions total d = 104,25 mm
  • Profondeur de montage (sans fraisage) t = 30 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 0,44 litres
à partir de 177/111 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 1,5 litres
avec HP35 évent 20 cm
à partir de 93/73 Hz (-3dB/-8dB).

ScanSpeak 12M/4631 G05

Article Nº.: not-available

- indisponible

Médium de 10 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 40 W
  • Fréquence de résonance fs = 75 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 88,6 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,2 Ohm
  • Facteur de force BL = 5,3 N/A
  • Inductance de la bobine L = 0,22 mH
  • Surface effective de la membrane Sd = 49 cm2
  • Masse déplacée, charge de l'air incluse mms = 6,5 g
  • Volume équivalent Vas = 2,4 l
  • Facteur q combiné à l'air libre Qts = 0,33 (Qms=5,57, Qes=0,35)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 3 mm
  • Diamètre de montage d = 92 mm
  • Diamètre/Dimensions total d = 116 mm
  • Profondeur de montage (sans fraisage) t = 51,4 mm

afficher kits fermer


Caisson recommandé 1:
caisson fermé 0,44 litres
à partir de 177/111 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 1,5 litres
avec HP35 évent 20 cm
à partir de 93/73 Hz (-3dB/-8dB).

ScanSpeak 12M/4831G00

Article Nº.: not-available

- indisponible

Médium de 10 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 75 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 89 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,2 Ohm
  • Facteur de force BL = 5,3 N/A
  • Surface effective de la membrane Sd = 49 cm2
  • Masse déplacée, charge de l'air incluse mms = 6,5 g
  • Volume équivalent Vas = 2,4 l
  • Facteur q combiné à l'air libre Qts = 0,33 (Qms=5,57, Qes=0,35)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 3 mm
  • Diamètre de montage d = 92 mm
  • Diamètre/Dimensions total d = 115,3 mm
  • Profondeur de montage (sans fraisage) t = 59 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm
plus grande photo

Caisson recommandé 1:
caisson fermé 3,4 litres
à partir de 110/69 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 13,1 litres
avec HP70 évent 20 cm
à partir de 49/43 Hz (-3dB/-8dB).

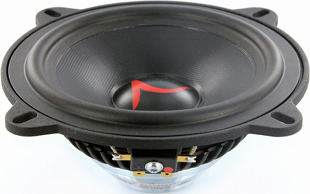

ScanSpeak 13W/4434G00

Article Nº.: not-available

- indisponible

Boomer Médium de 13 cm avec une membrane en fibre de verre.

  • Puissance nominale (RMS/Prog) = 40 W
  • Bande passante maximale = 80-2500 Hz
  • Fréquence de résonance fs = 80 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 89 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3 Ohm
  • Facteur de force BL = 4,8 N/A
  • Surface effective de la membrane Sd = 80 cm2
  • Masse déplacée, charge de l'air incluse mms = 10 g
  • Volume équivalent Vas = 3,6 l
  • Facteur q combiné à l'air libre Qts = 0,57 (Qms=4,41, Qes=0,65)
  • Diamètre de la bobine = 32 mm
  • Excursion linéaire xlin = +/- 4 mm
  • Diamètre de montage d = 113 mm
  • Diamètre/Dimensions total d = 152 mm
  • Profondeur de montage (sans fraisage) t = 56 mm
Fiche technique PDF

afficher kits fermer


Caisson recommandé 1:
caisson fermé 0,48 litres
à partir de 192/121 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 1,5 litres
avec HP35 évent 16 cm
à partir de 104/80 Hz (-3dB/-8dB).

ScanSpeak 13M/8636-00

Article Nº.: not-available

- indisponible

Médium de 12 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 300-8000 Hz
  • Fréquence de résonance fs = 77 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 86,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6 N/A
  • Surface effective de la membrane Sd = 48 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,6 g
  • Volume équivalent Vas = 3 l
  • Facteur q combiné à l'air libre Qts = 0,32 (Qms=2,8, Qes=0,36)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 5 mm
  • Diamètre de montage d = 103 mm
  • Diamètre/Dimensions total d = 130 mm
  • Profondeur de montage (sans fraisage) t = 51,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 0,42 litres
à partir de 211/133 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 0,99 litres
avec HP35 évent 21 cm
à partir de 128/96 Hz (-3dB/-8dB).

ScanSpeak 13M/864000

Article Nº.: not-available

- indisponible

Médium de 12 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 300-8000 Hz
  • Fréquence de résonance fs = 64 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6 N/A
  • Surface effective de la membrane Sd = 48 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,1 g
  • Volume équivalent Vas = 5 l
  • Facteur q combiné à l'air libre Qts = 0,25 (Qms=2,7, Qes=0,27)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 5 mm
  • Diamètre de montage d = 103 mm
  • Diamètre/Dimensions total d = 130 mm
  • Profondeur de montage (sans fraisage) t = 51,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 1,9 litres
à partir de 120/76 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 4,1 litres
avec HP35 évent 15 cm
à partir de 74/55 Hz (-3dB/-8dB).

ScanSpeak 15M/4831G00

Article Nº.: not-available

- indisponible

Boomer Médium de 14 cm avec une membrane en papier.

  • Fréquence de résonance fs = 35 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 6 N/A
  • Inductance de la bobine L = 0,17 mH
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 11 g
  • Volume équivalent Vas = 24 l
  • Facteur q combiné à l'air libre Qts = 0,23 (Qms=4,8, Qes=0,24)
  • Diamètre de la bobine = 38 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm
  • Profondeur de montage (sans fraisage) t = 79 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 2,9 litres
à partir de 94/59 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 9,9 litres
avec HP50 évent 21 cm
à partir de 49/38 Hz (-3dB/-8dB).

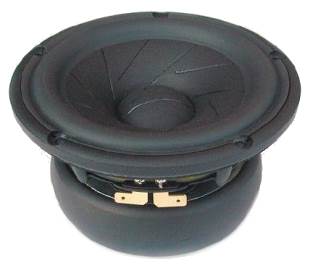

ScanSpeak 15W/4831G00

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 41 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,45 Ohm
  • Facteur de force BL = 5,65 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 13 g
  • Volume équivalent Vas = 14,8 l
  • Facteur q combiné à l'air libre Qts = 0,34 (Qms=5,6, Qes=0,36)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 9 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 5,5 litres
à partir de 69/43 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 19 litres
avec HP50 évent 20 cm
à partir de 36/28 Hz (-3dB/-8dB).

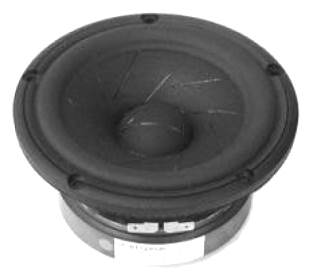

ScanSpeak 15W/8531K01

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 30 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6,1 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 13 g
  • Volume équivalent Vas = 28 l
  • Facteur q combiné à l'air libre Qts = 0,35 (Qms=4,9, Qes=0,38)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 9 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm
  • Profondeur de montage (sans fraisage) t = 75,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 3,1 litres
à partir de 88/56 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 8,1 litres
avec HP35 évent 14 cm
à partir de 51/39 Hz (-3dB/-8dB).

ScanSpeak 15W/8831G00

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 30 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 85,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 7 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 13 g
  • Volume équivalent Vas = 28 l
  • Facteur q combiné à l'air libre Qts = 0,27 (Qms=4,9, Qes=0,29)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 9 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm
  • Profondeur de montage (sans fraisage) t = 79 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 5,5 litres
à partir de 69/43 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 19 litres
avec HP50 évent 20 cm
à partir de 36/28 Hz (-3dB/-8dB).

ScanSpeak 15W/8831G01

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 30 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6,1 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 13 g
  • Volume équivalent Vas = 28 l
  • Facteur q combiné à l'air libre Qts = 0,35 (Qms=4,9, Qes=0,38)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 9 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm
  • Profondeur de montage (sans fraisage) t = 78 mm

afficher kits fermer


Caisson recommandé 1:
caisson fermé 4,1 litres
à partir de 80/50 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 13,2 litres
avec HP50 évent 21 cm
à partir de 43/33 Hz (-3dB/-8dB).

ScanSpeak 15W/9530 K02

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 60 W
  • Bande passante maximale = 33-6000 Hz
  • Fréquence de résonance fs = 33 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 85,7 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,9 Ohm
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 13 g
  • Volume équivalent Vas = 24 l
  • Facteur q combiné à l'air libre Qts = 0,33 (Qms=6, Qes=0,35)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 6,5 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 20 litres
à partir de 52/33 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 74 litres
avec HP70 évent 15 cm
à partir de 26/21 Hz (-3dB/-8dB).

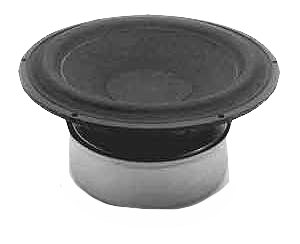

ScanSpeak 18S/8535-00 (shielded)

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 70 W
  • Bande passante maximale = 26-3500 Hz
  • Fréquence de résonance fs = 26 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 86,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 5,6 N/A
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 15,5 g
  • Volume équivalent Vas = 72 l
  • Facteur q combiné à l'air libre Qts = 0,4 (Qms=2,5, Qes=0,47)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 10 mm
  • Diamètre de montage d = 158 mm
  • Diamètre/Dimensions total d = 177 mm
  • Profondeur de montage (sans fraisage) t = 79 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 17 litres
à partir de 55/35 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 63 litres
avec HP70 évent 17 cm
à partir de 28/22 Hz (-3dB/-8dB).

ScanSpeak 18W/8535-00

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 70 W
  • Bande passante maximale = 26-3500 Hz
  • Fréquence de résonance fs = 26 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 86,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 5,7 N/A
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 15,5 g
  • Volume équivalent Vas = 72 l
  • Facteur q combiné à l'air libre Qts = 0,38 (Qms=2,5, Qes=0,45)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 10 mm
  • Diamètre de montage d = 158 mm
  • Diamètre/Dimensions total d = 177 mm
  • Profondeur de montage (sans fraisage) t = 74,5 mm
Fiche technique PDF

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 14,8 litres
à partir de 57/36 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 53 litres
avec HP70 évent 18 cm
à partir de 29/23 Hz (-3dB/-8dB).

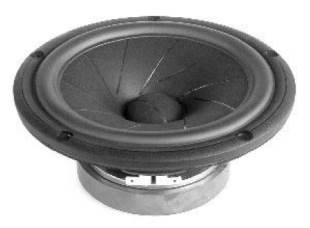

ScanSpeak 18W/16531G1

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 27 Hz
  • Impédance nominale R = 16 Ohm
  • Rendement SPL = 83 dB (2,83V; 1m)
  • Résistance au courant continu Re = 12,2 Ohm
  • Facteur de force BL = 9,4 N/A
  • Surface effective de la membrane Sd = 150 cm2
  • Masse déplacée, charge de l'air incluse mms = 18 g
  • Volume équivalent Vas = 61,5 l
  • Facteur q combiné à l'air libre Qts = 0,39 (Qms=4,7, Qes=0,42)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 11 mm
  • Diamètre de montage d = 156 mm
  • Diamètre/Dimensions total d = 182 mm
  • Profondeur de montage (sans fraisage) t = 82,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm
plus grande photo

Caisson recommandé 1:
caisson fermé 4,8 litres
à partir de 85/54 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 12,3 litres
avec HP50 évent 20 cm
à partir de 50/38 Hz (-3dB/-8dB).

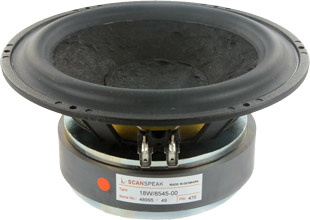

ScanSpeak 18W/8545-00

Article Nº.: not-available

- indisponible

Boomer Médium de 17 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 28-4000 Hz
  • Fréquence de résonance fs = 28 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 8 N/A
  • Inductance de la bobine L = 0,4 mH
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 20 g
  • Volume équivalent Vas = 48 l
  • Facteur q combiné à l'air libre Qts = 0,27 (Qms=2,3, Qes=0,3)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 6,5 mm
  • Diamètre de montage d = 158 mm
  • Diamètre/Dimensions total d = 177 mm
  • Profondeur de montage (sans fraisage) t = 77,5 mm
Fiche technique PDF

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 4,1 litres
à partir de 117/74 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 9,1 litres
avec HP50 évent 14 cm
à partir de 72/54 Hz (-3dB/-8dB).

ScanSpeak AOS 18W 16545 K

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 33-5000 Hz
  • Fréquence de résonance fs = 34 Hz
  • Impédance nominale R = 14 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 10,6 Ohm
  • Inductance de la bobine L = 0,4 mH
  • Surface effective de la membrane Sd = 140 cm2
  • Masse déplacée, charge de l'air incluse mms = 14 g
  • Volume équivalent Vas = 53 l
  • Facteur q combiné à l'air libre Qts = 0,24 (Qms=4,9, Qes=0,25)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 4,5 mm
  • Diamètre de montage d = 157 mm
  • Diamètre/Dimensions total d = 177 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 14,8 litres
à partir de 57/36 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 53 litres
avec HP70 évent 18 cm
à partir de 29/23 Hz (-3dB/-8dB).

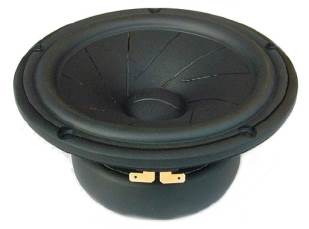

ScanSpeak 18W/16831G00

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 27 Hz
  • Impédance nominale R = 16 Ohm
  • Rendement SPL = 83 dB (2,83V; 1m)
  • Résistance au courant continu Re = 12,2 Ohm
  • Facteur de force BL = 9,4 N/A
  • Surface effective de la membrane Sd = 150 cm2
  • Masse déplacée, charge de l'air incluse mms = 18 g
  • Volume équivalent Vas = 61,5 l
  • Facteur q combiné à l'air libre Qts = 0,39 (Qms=4,7, Qes=0,42)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 11 mm
  • Diamètre de montage d = 156 mm
  • Diamètre/Dimensions total d = 182 mm
  • Profondeur de montage (sans fraisage) t = 85 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 9,5 litres
à partir de 72/45 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 33 litres
avec HP50 évent 9 cm
à partir de 37/29 Hz (-3dB/-8dB).

ScanSpeak 18W/4831G00

Article Nº.: not-available

- indisponible

Boomer de 14 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 33 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,4 Ohm
  • Facteur de force BL = 5,7 N/A
  • Surface effective de la membrane Sd = 150 cm2
  • Masse déplacée, charge de l'air incluse mms = 17,5 g
  • Volume équivalent Vas = 42 l
  • Facteur q combiné à l'air libre Qts = 0,35 (Qms=5,2, Qes=0,38)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 11 mm
  • Diamètre de montage d = 125 mm
  • Diamètre/Dimensions total d = 148 mm
  • Profondeur de montage (sans fraisage) t = 79 mm

afficher kits fermer


Caisson recommandé 1:
caisson fermé 10,7 litres
à partir de 74/47 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 30 litres
avec HP70 évent 20 cm
à partir de 42/32 Hz (-3dB/-8dB).

ScanSpeak 18W/8535-05

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 70 W
  • Bande passante maximale = 26-3500 Hz
  • Fréquence de résonance fs = 27 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6,5 N/A
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 15,5 g
  • Volume équivalent Vas = 84 l
  • Facteur q combiné à l'air libre Qts = 0,29 (Qms=1,77, Qes=0,35)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 5 mm
  • Diamètre de montage d = 157 mm
  • Diamètre/Dimensions total d = 177 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 3,5 litres
à partir de 107/68 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 7,3 litres
avec HP50 évent 22 cm
à partir de 68/50 Hz (-3dB/-8dB).

ScanSpeak 18W/8543-00

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en polypropylène.

  • Puissance nominale (RMS/Prog) = 80 W
  • Bande passante maximale = 30-4000 Hz
  • Fréquence de résonance fs = 30 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 7,8 N/A
  • Surface effective de la membrane Sd = 135 cm2
  • Masse déplacée, charge de l'air incluse mms = 15 g
  • Volume équivalent Vas = 49 l
  • Facteur q combiné à l'air libre Qts = 0,22 (Qms=1,4, Qes=0,26)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 10 mm
  • Diamètre de montage d = 158 mm
  • Diamètre/Dimensions total d = 177 mm
  • Profondeur de montage (sans fraisage) t = 79 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 4,4 litres
à partir de 91/57 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 7,9 litres
avec HP50 évent 30 cm
à partir de 61/45 Hz (-3dB/-8dB).

ScanSpeak 18W/8546-01

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en kevlar.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 22-4000 Hz
  • Fréquence de résonance fs = 22 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 18,5 g
  • Volume équivalent Vas = 84 l
  • Facteur q combiné à l'air libre Qts = 0,19 (Qms=1,7, Qes=0,22)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 6,5 mm
  • Diamètre de montage d = 157 mm
  • Diamètre/Dimensions total d = 177 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 12,4 litres
à partir de 62/39 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 43 litres
avec HP70 évent 19 cm
à partir de 32/25 Hz (-3dB/-8dB).

ScanSpeak 18W/8831G00

Article Nº.: not-available

- indisponible

Boomer de 17 cm avec une membrane en matériel de haute qualité.

  • Fréquence de résonance fs = 28 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 6,8 N/A
  • Surface effective de la membrane Sd = 150 cm2
  • Masse déplacée, charge de l'air incluse mms = 17,5 g
  • Volume équivalent Vas = 59 l
  • Facteur q combiné à l'air libre Qts = 0,36 (Qms=5,1, Qes=0,39)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 11 mm
  • Diamètre de montage d = 156 mm
  • Diamètre/Dimensions total d = 182 mm
  • Profondeur de montage (sans fraisage) t = 85 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak 18W/0-00-01

Article Nº.: not-available

- indisponible

.

  • Fréquence de résonance fs = 20,2 Hz
  • Surface effective de la membrane Sd = 150 cm2
  • Masse déplacée, charge de l'air incluse mms = 33,5 g
  • Volume équivalent Vas = 59 l
  • Excursion linéaire xlin = +/- 15 mm
  • Diamètre de montage d = 156 mm
  • Diamètre/Dimensions total d = 182 mm
  • Profondeur de montage (sans fraisage) t = 51 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 11,3 litres
à partir de 82/52 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 24 litres
avec HP70 évent 21 cm
à partir de 52/39 Hz (-3dB/-8dB).

ScanSpeak 21W/8554-00

Article Nº.: not-available

- indisponible

Boomer de 21 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 110 W
  • Bande passante maximale = 23-4000 Hz
  • Fréquence de résonance fs = 23 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 8 N/A
  • Surface effective de la membrane Sd = 220 cm2
  • Masse déplacée, charge de l'air incluse mms = 20,5 g
  • Volume équivalent Vas = 160 l
  • Facteur q combiné à l'air libre Qts = 0,22 (Qms=1,7, Qes=0,25)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 10 mm
  • Diamètre de montage d = 194 mm
  • Diamètre/Dimensions total d = 222 mm
  • Profondeur de montage (sans fraisage) t = 87,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 12,6 litres
à partir de 60/38 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 31 litres
avec HP70 évent 33 cm
à partir de 36/27 Hz (-3dB/-8dB).

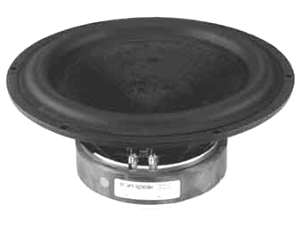

ScanSpeak 21W/8555-01

Article Nº.: not-available

- indisponible

Boomer de 21 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 19-600 Hz
  • Fréquence de résonance fs = 19 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 9,3 N/A
  • Surface effective de la membrane Sd = 220 cm2
  • Masse déplacée, charge de l'air incluse mms = 36 g
  • Volume équivalent Vas = 136 l
  • Facteur q combiné à l'air libre Qts = 0,26 (Qms=4,8, Qes=0,27)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 12 mm
  • Diamètre de montage d = 194 mm
  • Diamètre/Dimensions total d = 222 mm
  • Profondeur de montage (sans fraisage) t = 87,5 mm

afficher kits fermer


Caisson recommandé 1:
caisson fermé 14,1 litres
à partir de 58/37 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 49 litres
avec HP70 évent 20 cm
à partir de 30/24 Hz (-3dB/-8dB).

ScanSpeak 21W/8555-02

Article Nº.: not-available

- indisponible

Boomer de 21 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 100 W
  • Bande passante maximale = 19-600 Hz
  • Fréquence de résonance fs = 26 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Surface effective de la membrane Sd = 232 cm2
  • Masse déplacée, charge de l'air incluse mms = 31 g
  • Volume équivalent Vas = 67 l
  • Facteur q combiné à l'air libre Qts = 0,36 (Qms=5, Qes=0,39)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 6,5 mm
  • Diamètre de montage d = 192 mm
  • Diamètre/Dimensions total d = 222 mm

afficher kits fermer


ScanSpeak TDL TDL3021

Article Nº.: not-available

- indisponible

Boomer de 30x20 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 100 W
  • Fréquence de résonance fs = 36 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Surface effective de la membrane Sd = 354 cm2
  • Volume équivalent Vas = 62 l
  • Facteur q combiné à l'air libre Qts = 0,48 (Qms=4, Qes=0,55)

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak 23W/0-00-00

Article Nº.: not-available

- indisponible

.

  • Fréquence de résonance fs = 10,5 Hz
  • Surface effective de la membrane Sd = 232 cm2
  • Masse déplacée, charge de l'air incluse mms = 400 g
  • Volume équivalent Vas = 43,5 l
  • Excursion linéaire xlin = +/- 20 mm
  • Diamètre de montage d = 225 mm
  • Diamètre/Dimensions total d = 255 mm
  • Profondeur de montage (sans fraisage) t = 78,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

ScanSpeak 23W/0-00-02

Article Nº.: not-available

- indisponible

.

  • Fréquence de résonance fs = 10,5 Hz
  • Surface effective de la membrane Sd = 232 cm2
  • Masse déplacée, charge de l'air incluse mms = 400 g
  • Volume équivalent Vas = 43,5 l
  • Excursion linéaire xlin = +/- 20 mm
  • Diamètre de montage d = 225 mm
  • Diamètre/Dimensions total d = 255 mm
  • Profondeur de montage (sans fraisage) t = 78,5 mm

afficher kits fermer

ScanSpeak D2904/980000 Front 120 x 90 mm

Caisson recommandé 1:
caisson fermé 36 litres
à partir de 48/30 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 127 litres
avec HP100 évent 24 cm
à partir de 24/19 Hz (-3dB/-8dB).

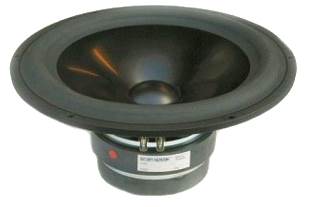

ScanSpeak 25W/8567-SE

Article Nº.: not-available

- indisponible

.

  • Puissance nominale (RMS/Prog) = 100 W
  • Fréquence de résonance fs = 22 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 86,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Facteur de force BL = 10,2 N/A
  • Surface effective de la membrane Sd = 330 cm2
  • Masse déplacée, charge de l'air incluse mms = 51 g
  • Volume équivalent Vas = 159 l
  • Facteur q combiné à l'air libre Qts = 0,37 (Qms=3,5, Qes=0,41)
  • Diamètre de la bobine = 42 mm
  • Excursion linéaire xlin = +/- 12 mm
  • Diamètre de montage d = 227 mm
  • Diamètre/Dimensions total d = 255 mm
  • Profondeur de montage (sans fraisage) t = 111,5 mm

afficher kits fermer

ASE   Tweeter   Large bande   Médium   Boomer   Grave   Car-HiFi   n'est plus livrable
Les calculs de caissons prennent en compte la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne connaisons pas de résultats de mesures, nous utilisons les données du constructeur. Dans ces cas, nous ne pouvons pas offrir de garantie pour l'exactitude de ces valeurs.

Retour vers la page d'accueil

© Copyright 2015 Iris Strassacker; All rights reserved. - Sous réserve d'erreur
