Scan By Side   L'enceinte en colonne de Hobby Hifi 1/2018

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 1075 x 230 x 380 mm
  • Réponse en fréquence (-8dB): 28 - 32000 Hz
  • Fréquence(s) de coupure: 150, 2700 Hz
  • Principe: charge close

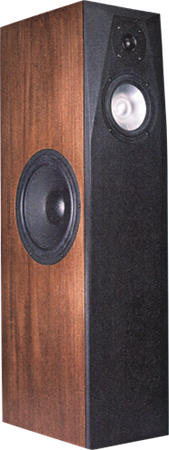

Scan By Side est une enceinte colonne à trois voies.

Scan By Side est une enceinte close, utilisant des haut-parleurs SB Acoustics et Scan Speak.

Le kit comprend les haut-parleurs:
- un tweeter Scan Speak D2905/930000
- un haut-parleur médium SB Acoustics SB17NAC35-4
- un boomer Scan Speak 26W/4534G00

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,5% à partir de 200 Hz.

Notre kit se compose de

  • SB Acoustics SB17NAC35-4
  • Tweeter ScanSpeak D2905/9300-00
  • ScanSpeak Boomer 26W-4534G00
  • 0,5x Matériau d amortissement autocollant Damping 30, 1100 x 470 mm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 4m Câble haut-parleur 2x2,5 mm2, translucide
  • 2x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,0 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 3,9 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 47 uF/100 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 100 uF/100 VDC
  • 2x Condensateur électrolytique Mundorf à film rugueux, 220 uF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 330 uF/63 VDC
  • 2x Condensateur électrolytique Mundorf à film rugueux, 470 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 8,2 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 22uF / 70 VDC
  • Bobine à air 0,7 mm , 0,56 mH/0,55 Ohm
  • Bobine à air 0,7 mm , 0,68 mH/0,70 Ohm
  • Bobine à air 0,7 mm 0,82 mH/0,89 Ohm
  • Bobine à air 0,7 mm 10 mH/3,85 Ohm
  • Bobine à air 0,7 mm 18 mH/4,66 Ohm
  • Bobine à noyau en M Audaphon M12 3,3 mH/0,27 0hm
  • Bobine à noyau en BS Mundorf bs125 6,8mH/0,37Ohm
  • Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 10W 4,7 Ohm (jaune-violet-or)
  • Résistance oxyde de métal, 5W 0,47 Ohm 5% (jaune-violet-argent)
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 5W 15 Ohm (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 462,00 hors TVA: € 388.24 / $ 442.59

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène haut de gamme. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 514,00 hors TVA: € 431.93 / $ 492.40

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 15,00 hors TVA: € 12.61 / $ 14.37

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.28
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
