Aufbau Raquel & Marco
Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Raquel & Marco


Aufbauanleitung Marco
Vergrößern Der Aufbau vom Marco Subwoofer ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • einen Lötkolben
  • unseren Bausatz Marco

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Marco Subwoofer zusammengebaut werden kann.


Marco Step 1

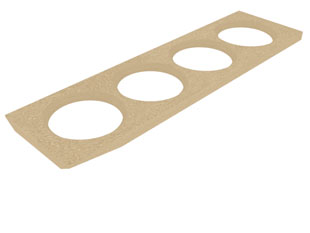

Vergrößern Ein Seitenteil auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.




Marco Step 2
Vergrößern Ein Seitenteil (Beispiel: linkes Seitenteil) mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.


Marco Step 3
Vergrößern Den oberen Boden anpassen und einkleben. Der Boden wird vom oberen Rand mit 5 mm Versatz eingeklebt. Dadurch erhält man eine Vertiefung zum Verbinden weiterer Elemente.


Marco Step 4
Vergrößern Den unteren Boden anpassen und einkleben. Der Boden wird vom unteren Rand mit 5 mm Versatz eingeklebt. Dadurch erhält man eine Vertiefung zum Verbinden weiterer Elemente.


Marco Step 5
Vergrößern Die erste Versteifung zwischen Front und Rückwand kann angepasst und eingeklebt werden.


Marco Step 6
Vergrößern Die zweite Versteifung zwischen Front und Rückwand kann angepasst und eingeklebt werden.


Marco Step 7
Vergrößern Die dritte Versteifung zwischen Front und Rückwand kann angepasst und eingeklebt werden.


Marco Step 8

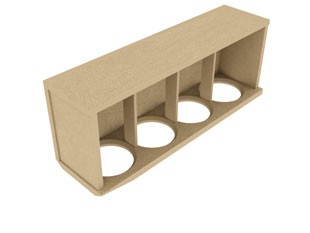

Vergrößern Das Rückwand kann eingeklebt werden. Auch hier ist eine exakte Ausrichtung zum Rand notwendig. Jetzt sollten man das Gehäuse ein paar Stunden zum Trocknen stehen lassen.

Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen. Der beste Weg für perfekte Gehäuse: Die überstehende Front am Arbeitsende mit einem Bündigfräser an den Korpus anpassen.

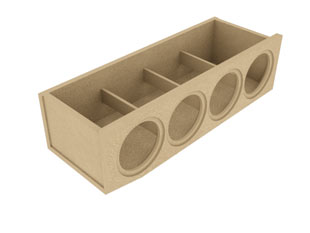

Marco Step 9
Vergrößern Das Gehäuse kann nach dem Trocknen gedreht werden.


Marco Step 10
Vergrößern Die erste Versteifung zwischen rechtem und linkem Seitenteil kann angepasst und eingeklebt werden. Die schon vorhandene Versteifung zwischen Front und Rückwand, sollte mit der neuen Versteifung verbunden werden, somit entsteht ein stabiles Kreuz.

Wir werden häufig nach der richtigen Materialstärke beim Lautsprecherbau gefragt. Die Faustregel lautet: gezielt angebrachte Versteifungen oder ein Skelett aus MDF bzw. Multiplex im Inneren des Lautsprecher-Gehäuses sind sehr gute Lösungen. Ein dickeres Material zu verwenden bringt nur wenig Steigerung der Klangqualität.


Marco Step 11
Vergrößern Die zweite Versteifung zwischen rechtem und linkem Seitenteil kann angepasst und eingeklebt werden.


Marco Step 12
Vergrößern Die dritte Versteifung zwischen rechtem und linkem Seitenteil kann angepasst und eingeklebt werden. Jetzt kann man das Kabel und die Dämmung einbringen.


Marco Step 13
Vergrößern Das zweite Seitenteil ausrichten und einkleben.


Aufbauanleitung Raquel
Der Aufbau der Raquel ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge (und eine Fräse)
  • einen Lötkolben
  • unseren Bausatz Raquel

Wir zeigen Ihnen Schritt für Schritt, wie einfach die Raquel zusammengebaut werden kann.

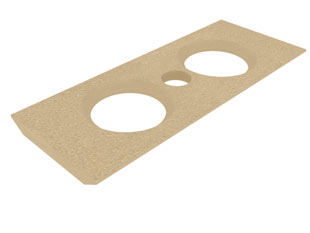

Raquel Step 1
Vergrößern Die Front auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.

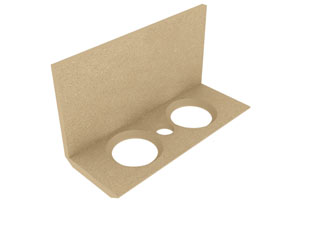

Raquel Step 2
Vergrößern Ein Seitenteil (Beispiel: linkes Seitenteil) mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.


Raquel Step 3
Vergrößern Den oberen Boden anpassen und einkleben. Der Boden wird vom oberen Rand mit 5 mm Versatz eingeklebt. Dadurch erhält man eine Vertiefung zum Verbinden weiterer Elemente.

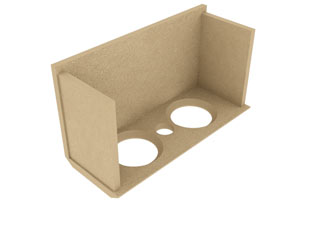

Raquel Step 4
Vergrößern Den unteren Boden anpassen und einkleben. Der Boden wird vom unteren Rand mit 5 mm Versatz eingeklebt. Dadurch erhält man eine Vertiefung zum Verbinden weiterer Elemente.


Raquel Step 5

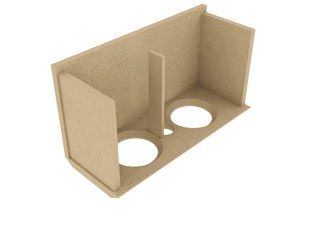

Vergrößern Die erste Versteifung zwischen Front und Rückwand kann angepasst und eingeklebt werden.


Raquel Step 6
Vergrößern Die zweite Versteifung zwischen Front und Rückwand kann angepasst und eingeklebt werden.


Raquel Step 7
Vergrößern Das Rückwand kann eingeklebt werden. Auch hier ist eine exakte Ausrichtung zum Rand notwendig. Jetzt sollten man das Gehäuse ein paar Stunden zum Trocknen stehen lassen.

Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen. Der beste Weg für perfekte Gehäuse: Die überstehende Front am Arbeitsende mit einem Bündigfräser an den Korpus anpassen.

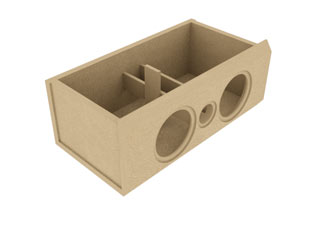

Raquel Step 8
Vergrößern Das Gehäuse kann nach dem Trocknen gedreht werden. Die erste Versteifung zwischen rechtem und linkem Seitenteil kann angepasst und eingeklebt werden. Die schon vorhandene Versteifung zwischen Front und Rückwand, sollte mit der neuen Versteifung verbunden werden, somit entsteht ein stabiles Kreuz.

Wir werden häufig nach der richtigen Materialstärke beim Lautsprecherbau gefragt. Die Faustregel lautet: gezielt angebrachte Versteifungen oder ein Skelett aus MDF bzw. Multiplex im Inneren des Lautsprecher-Gehäuses sind sehr gute Lösungen. Ein dickeres Material zu verwenden bringt nur wenig Steigerung der Klangqualität.


Raquel Step 9
Vergrößern Die zweite Versteifung zwischen rechtem und linkem Seitenteil kann angepasst und eingeklebt werden. Jetzt kann man das Kabel und die Dämmung einbringen.

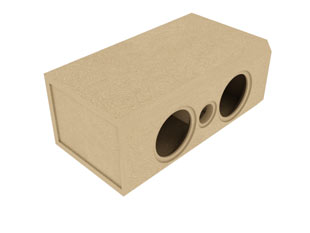

Raquel Step 10
Vergrößern Das zweite Seitenteil ausrichten und einkleben.


Gehäuse Raquel und Marco zusammenstellen
Wir haben im Lautsprecher Raquel eine Vertiefung und im Subwoofer Marco eine Vertiefung. Mit einem Verbindungsbrett können die Gehäuse sicher aufgestellt werden.


Gehäuse Raquel und Marco zusammenstellen Step 1

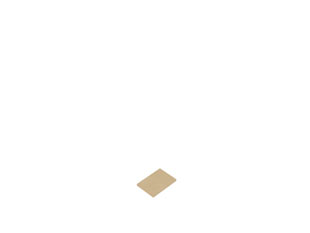

Vergrößern Das erste Verbindungsbrett kann auch mit einer Verbreiterung gebaut werden und als Standfuß dienen.

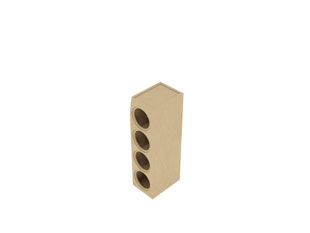

Gehäuse Raquel und Marco zusammenstellen Step 2
Vergrößern Das Gehäuse vom Marco Subwoofer wird auf den Fuß gestellt.


Gehäuse Raquel und Marco zusammenstellen Step 3
Vergrößern Ein weiteres Verbindungsbrett wird eingefügt.

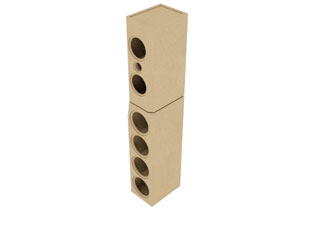

Gehäuse Raquel und Marco zusammenstellen Step 4
Vergrößern Das Raquel Gehäuse wird auf der Verbindung platziert. Der Lautsprecher kann auch noch um einen zweiten Bassteil erweitert werden.


Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24

Sie können uns auch gern eine Email senden: info@lautsprechershop.de
