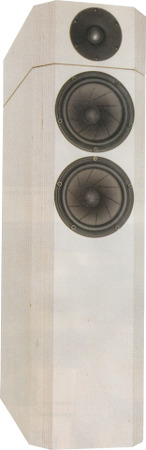

Ophelia   L'enceinte en colonne de K+T 3/2014

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 993 x 268 x 462 mm
  • Réponse en fréquence (-8dB): 29 - 41000 Hz
  • Fréquence(s) de coupure: 1000, 2000 Hz
  • Principe: bassréflex

Ophelia est une enceinte colonne consistutée de deux boomers Scan-Speak 18W/8531G00 et du tweeter Scan-Speak D2908/714000. Ophelia a été développée par Holger Barske et Thomas Schmidt.

Ophelia est un caisson à système réflex (un caisson avec un évent de basses adapté au volume acoustique de l'enceinte).

Le design du filtre passif est composé d'un filtre passe-haut de 2ème ordre (12 dB par octave) et d'un filtre passe-bas de 2ème ordre (12 dB par octave).

Sa réponse en fréquences est régulière. Ophelia a un faible taux de distorsion harmonique, son comportement est idéal au-dessus de 500 Hz.

Notre kit se compose de

  • ScanSpeak Illuminator D2908/714000 (béryllium)
  • 2x Boomer ScanSpeak 18W8531 G (Revelator)
  • Évent bass-reflex BR70, 70x185 mm, noir
  • 4x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 2,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 4x Oehlbach Puck/One For All
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • 4m Câble haut-parleur 2x2,5 mm2, translucide
  • Vis à bois à tête cylindrique 5x30mm, noire, 12 pièces
  • Vis à bois à tête cylindrique 4x25mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.
  • Condensateur Audaphon Superior (MKP) 3,3 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 18 uF / 400 Vdc
  • Bobine à air 1,0 mm, 0,56 mH/0,36 Ohm
  • Bobine à air 1,4 mm, 1,0 mH/0,30 Ohm
  • Bobine à air 1,4 mm, 2,7 mH/0,51 Ohm
  • Résistance oxyde de métal, 10W 2,7 Ohm 2% (rouge-violet-or)

En lieu de Damping 30 (proposé par la revue K+T) nous vous fournissons Bondum 800.


Kit hors ébénisterie,
prix par unité   EUR 978,00 hors TVA: € 821.85 / $ 768.08

Kit avec filtre haut de gamme

Nous vous fournissons un condensateur Rike S-Cap et deux bobines à ruban en cuivre Mundorf CFC14:


Kit hors ébénisterie,
prix par unité   EUR 1098,00 hors TVA: € 922.69 / $ 862.33

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 16,20 hors TVA: € 13.61 / $ 12.72

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 5.97
Nous vous recommandons deux supports par enceinte (donc 4 pour une paire d´enceintes)
