Omnes Delta-Horn   Standlautsprecher aus K+T 1/2017

technische Daten:
  • Impedanz: 15 Ohm
  • Kennschalldruck (2,83V/1m): 91 dB
  • Maße (HxBxT): 862 x 397 x 370 mm
  • Frequenzbereich (-8dB): 58 - 20000 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: Horn
Vergrößern

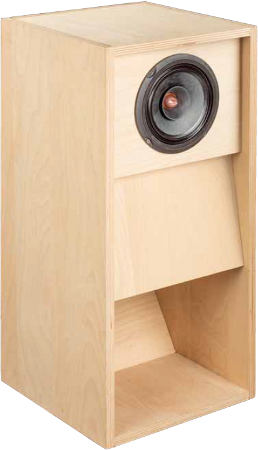

Das Omnes Delta Horn ist ein backloaded Hornlautsprecher mit BB 8.01 Breitbänder von Omnes Audio.

Der Lautsprecher wurde von Thomas Schmidt entwickelt.

Die Frequenzweiche besteht aus drei Sperrkreisen und einer Impedanzlinearisierung, die den Frequenzgang linearisieren.

Der Frequenzgang des Lautsprechers ist ausgewogen mit Breitbandlautsprecher-typischen schmalbandigen Einbrüchen. Das Abklingspektrum ist oberhalb von 500 Hz ohne langsam ausschwingende Resonanzen. Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 400 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) unter 0,5 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"So aufgestellt kann der Hörtest kommen: Tätsachlich schiebt die Version mit dem Omnes-Breitbänder wesentlich mehr im Bass als das seinerzeitige Delta-Horn - fairerweise muss man dazu aber sagen, dass der Wirkungsgrad an 2,83 Volt um 3 dB niedriger liegt. Man muss aber auch sagen, dass die Nennimpedanz ganz woanders liegt, was den Wirkungsgrad an einem Watt schon wieder deutlich besser zugunsten des Omnes aussehen lässt. Wie auch immer: Das Horn spielt ausgewogen, mit diesem Extra-Punch im Bass, der einen guten Hornlautsprecher auszeichnet, und dabei technisch so sauber, wie das bei dieser Gehäusebauform möglich ist."

Fazit in Klang + Ton

"Mit dem nicht ganz einfach zu bändigenden Omnes BB 8.01 kann man auch in einem kurzen Backloaded Horn Ergebnisse erzielen, die nicht nur Hornfans rundheraus glücklich machen."

Unser Bausatz besteht aus

  • Omnes Audio, Breitbänder BB 8.01
  • 2x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 2,2 uF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 uF / 400 Vdc
  • Audaphon MKP CAP Superior 15 uF / 400 Vdc
  • Audaphon MKT Kondensator 3,3 uF / 160 Vdc
  • 1,0 mm Luftspule, 0,15 mH/0,17 Ohm
  • 1,0 mm Luftspule, 0,22 mH/0,21 Ohm
  • Mundorf BS100-Kernspule 8,2mH/0,62Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm 2% (grün-blau-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm 2% (blau-grau-gold)
  • 2x Metalloxidwiderstand MOX10 18 Ohm 2% (braun-grau-schwarz)

Bausatz ohne Gehäuse, Preis pro Box   EUR 220,00 ohne MwSt: € 184.87 / $ 172.78

Statt Damping 30 liefern wir das günstigere Bondum 800, welches ähnliche Dämmeigenschaften hat.

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatorn in Serie zum Breitbänder sind hochwertige Clarity Cap ESA Kondensatoren mit 630 V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box   EUR 272,00 ohne MwSt: € 228.57 / $ 213.62

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 13,24 ohne MwSt: € 11.13 / $ 10.40

Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,70 ohne MwSt: € 9.83 / $ 9.19
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Boxen also 2)
