Needle CX, Standlautsprecher   in K+T 6/2010


technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 82 dB
- Maße (HxBxT): 981 x 170 x 250 mm
- Frequenzbereich (-8dB): 50 - 23000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Transmissionlinebox

Die Needle ist eine TQWT-Standbox, entwickelt von Berndt Burghard (im Internet in Foren oft Cyburgs genannt). Er erlaubte uns freundlicherweise sein Gehäuse für das Mission Koaxialsystem CP-10X zu nutzen.

Needle CX ist nach dem TQWT-Prinzip gebaut. Der Aufbau erinnert zunächst an eine Transmissionline. Bei der TQWT nimmt der Querschnitt jedoch nach außen hin zu, außerdem sitzt das Chassis nicht am Anfang sondern etwa in der Mitte der Leitung. Am Ende der Leitung befindet sich noch ein Bassreflexrohr. Somit sind hier zwei phasendrehende Elemente beteiligt: Die Linie der TQWT, die ja durch die Laufzeit die Phase dreht und das Bassreflexrohr am Ende, dessen Luftmasse im Rohr eine bedeutende Rolle spielt. Daher auch der Name: Mass loaded TL oder Mass loaded TQWT.

Das Koaxialsystem wird über eine 2-Wege-Weiche angetrieben.

Ein Ausschnitt aus Messwerte in Klang+Ton 6/2010

Die Frequenzweiche tut nur das Nötigste - das aber in einer verblüffend effektiven Art und Weise: Sieht man einmal von der aufgrund des Chassis- Prinzips unvermeidlichen Welligkeit ab, dann haben alle Boxen des Sets einen verblüffend linearen Frequenzgang - auf Achse mit steigendem Pegel zu den Höhen hin, unter Winkeln deutlich ausgewogener und mit einem hervorragenden Rundstrahlverhalten. Das Wasserfalldiagramm zeigt zwei kleine Problemzonen, die wir bei einem Chassis-Preis von 21 Euro gleich mal wieder lächelnd vergessen. Surroundreceiver mit Stabilitätsproblemen (also fast alle) freuen sich über den Impedanzverlauf, der stetig über 8 Ohm bleibt und auch keine allzu heftigen Phasendreher macht. In Sachen Belastbarkeit würde ich unserer 95-Dezibel-Messung auch den Status einer Obergrenze zuweisen - lauter geht es unterhalb von 200 Hertz mit den kleinen Konusmembranen wirklich nicht. Ansonsten bleiben K2 und K3 brav unter der Ein-Prozent-Marke. Die Needle macht als einzige so etwas wie Bass, so dass sie auch ohne Subwooferunterstützung Musik macht. Für den Surroundeinsatz mit Subwoofer würde ich vorschlagen, den Kanal zu verschließen - damit gelingt ein rundum einheitlicher Frequenzgang.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Mit offenem Kanal durften die Needles dann erst einmal im Stereobetrieb ran: Angenehm, offen und für die Preisklasse verblüffend subtil gingen die beiden schlanken Boxen mit der aufgelegten Musik um - das hat schon etwas richtig Audiophiles und macht auch auf Dauer Freude. Richtig Tiefbass gibt es nicht, das wird aber durch die leichte Überhöhung im Oberbass kompensiert - es soll nicht wenige Leute geben, die nicht mehr zum zufriedenen Musikhören brauchen. Kann man verstehen. Im Surroundbetrieb sorgen die fünf absolut gleich bestückten Boxen für ein phänomenales Raumerlebnis - und das mit einer präzisen Tonalität, die jeden Gedanken an Fertigsysteme der unteren Preisklasse komplett vergessen lässt. In Zusammenarbeit mit einem oder mehreren Subwoofern kommt kein Wunsch nach größeren Boxen auf - bemüht man am Receiver die "Small-Einstellung" mit Hochpassfilter, dann geht auch ordentlich Pegel - ideal für Konzert-DVDs, wo es auch mal ordentlich zur Sache geht. Dass es dabei immer wohltönend zugeht, dafür sorgen die hochmusikalischen Wurzeln des gesamten Sets."

Unser Bausatz besteht aus

  • Mission Koaxiallautsprecher CP-10X
  • Dämmmaterial aus Polyesterwatte
  • Terminal T56 D, mit Federklemmen, rund
  • 2,5 m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 4 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • MKP-Kondensator 2,2 uF / 400 Vdc
  • MKP-Kondensator 3,9 uF / 400 Vdc
  • Tonfrequenz-Elko, 10 uF / 100 Vdc
  • Elko glatt, 3,9 uF / 70 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 1 mm Luftspule, 1,0 mH/0,49 Ohm
  • 0,6 mm Rohrkernspule 2,2 mH/1,09 Ohm
  • MOX4-Widerstand 3,3 Ohm/4 Watt (orange-orange-gold)
  • MOX4-Widerstand 10 Ohm/4 Watt (braun-schwarz-schwarz)
  • MOX4-Widerstand 15 Ohm/4 Watt (braun-grün-schwarz)

Bausatz ohne Gehäuse, Preis pro Box EUR 65,00 ohne MwSt: € 54.62 / $ 63.91


Heimkino

Der Bausatz Needle CX wurde als HiFi-Stereo-Boxenpaar gedacht und entwickelt.

Die Erbauer benötigten dann jedoch ein Heimkinosystem. Somit kam die Idee auf, ergänzend Rear und Center zu bauen. Für ein Heimkinosystem benötigen Sie

  • einen Center,
  • die Frontboxen (wahlweise unseren Satellit oder die Standbox)
  • und hinten die Rearboxen (ebenfalls wahlweise Satellit oder Standboxen).


Alle Bausätze (Standbox, Satellit, Center, Rear) benötigen die gleichen elektronischen Teile. Unser Bausatz für Satellit / Rear / Center unten hat etwas weniger Kabel für die Innenverkabelung, nämlich nur 1 m.

Ganz unten finden Sie die High-End-Version, die ebenfalls für alle Bauformen geeignet ist.

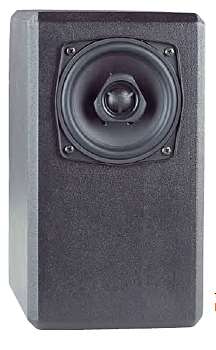

Bausatz mit günstigerer Weiche für den Rear, den Sat- oder Centerspeaker

Der Standardbausatz für Rear/Sat/Center beinhaltet die gleiche Weiche, jedoch mit weniger hochwertigen Bauelementen. Statt hochwertiger MKP-Kondensatoren kommen hier im Signalpfad zum Hochtöner MKT-Folienkondensatoren zum Einsatz. Die Spule in Reihe zum Mitteltöner ist eine Kernspule statt einer Luftspule.




  • MKT-Kondensator 2,2uF
  • MKT-Kondensator 3,9uF
  • Tonfrequenz-Elko, 10 uF / 100 Vdc
  • Elko glatt, 3,9 uF / 70 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Rohrkernspule 1,0 mH/0,53 Ohm
  • 0,6 mm Rohrkernspule 2,2 mH/1,09 Ohm
  • MOX4-Widerstand 3,3 Ohm/4 Watt (orange-orange-gold)
  • MOX4-Widerstand 10 Ohm/4 Watt (braun-schwarz-schwarz)
  • MOX4-Widerstand 15 Ohm/4 Watt (braun-grün-schwarz)

Bausatz mit einfacher Weiche für Rear/Sat/Center ohne Gehäuse, Preis pro Box EUR 61,80 ohne MwSt: € 51.93 / $ 60.76

Bausatz mit High-End-Weiche

Die High-End-Version kann für die Needle CX Standbox oder für Satelliten/Rear/Center eingesetzt werden.

Sie enthält hochwertige MKP-Kondensatoren für den Hochtöner und direkt parallel zum Tieftöner. Außerdem enthält diese Weiche mit Ausnahme des Saugkreises durchweg verzerrungsarme Backlack-Luftspulen.

  • MKP-Kondensator 2,2 uF / 400 Vdc
  • 2x MKP-Kondensator 3,9 uF / 400 Vdc
  • Tonfrequenz-Elko, 10 uF / 100 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL100, 1,0 mH/0,49 Ohm
  • 0,6 mm Rohrkernspule 2,2 mH/1,09 Ohm
  • MOX4-Widerstand 3,3 Ohm/4 Watt (orange-orange-gold)
  • MOX4-Widerstand 10 Ohm/4 Watt (braun-schwarz-schwarz)
  • MOX4-Widerstand 15 Ohm/4 Watt (braun-grün-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 72,20 ohne MwSt: € 60.67 / $ 70.99

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. I-2766, Preis pro Stück: EUR 5,10 ohne MwSt: € 4.29 / $ 5.01
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
