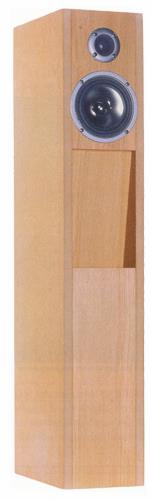

MTL 138 eine Transmissionlinebox aus Hobby Hifi 2/2008

MTL 138 aus Hobby HiFi 2/20MTL
Die Daten:
- Maße (HxBxT): 950x172x300 mm
- Impedanz: 8 Ohm
- Trennfrequenz: 2 kHz
- Empfindlichkeit: 84 dB (2,83V/1m)
- Frequenzbereich (-3dB): 35-22 000 Hz
Clevere Concepte (CC) 82 - Mivoc Transmissionline 138 kurz MTL138 genannt - kommt mit sehr preisgünstigen Chassis aus: Mivoc HGH 258 FN-II und dem WPT 138.

Klangbeschreibung von Hobby HiFi:
"Im Hörraum der Redaktion legte die MTL 138 ein Tempo vor, das den Testern den Atem raubte: So viel Elan hatte eigentlich niemand von der recht zierlichen und sehr preiswerten Konstruktion erwartet. Mit geradezu überbordender Spielfreude gab sie etwa Marla Glen (The Cost Of Freedom) zum Besten, stellte einen satten und abgrundtiefen Bass in den Raum und modellierte die Stimme realistisch und authentisch. Beeindruckend geriet auch die räumliche Darstellung. "Limehouse Blues", zu finden auf "Jazz at the Pawnshop" des Proprius-Labels, offenbart eine akribische Staffelung der Instrumente, in der Breite und Tiefe souverän differenziert und mit viel flirrender Luft dazwischen. Schon bei geringer Lautstärke gelingt die Auflösung feiner Details mühelos. Mit diesen Lautsprechern kann man entspannt und genussvoll Musik genießen, ohne ständig das Bedürfnis zu haben, die Lautstärke forcieren zu müssen. Andererseits spielen die Transmissionlines auch laut entspannt. Sie füllen mit Leichtigkeit auch größere Räume, wobei Lautsprecher mit wesentlich größerer Membranfläche hier natürlich im Vorteil sind." ...


Unser Bausatz enthält:

- die Mivoc Kalotte HGH258 FN-II
- den Mivoc Mitteltieftöner WPT138
- 1,5 Beutel Polyester Dämmstoff
- 1 Bassreflexrohr HP50 für innen
- ein günstiges Terminal
- 2,5 Meter Kabel 2 x 1,5 mm2
- 8 Schrauben Pan 4 x 20
- den Bauplan
- die Frequenzweiche zum Aufbau auf Holz mit:
- 1,8 mH Luftspule / 1 mm Draht
- 15 uF Tonfrequenz-Elko
- 3,3 uF MKP Folienkondensator
- 6,8 Ohm MOX4-Widerstand (blau-grau-gold)
- 4,7 Ohm MOX4-Widerstand (gelb-violett-gold)

Gegenüber der Hobby HiFi-Version haben wir dem Höchtöner einen MKP-Kondensator vorgeschaltet, da dies einen deutlichen Klanggewinn mit sich bringt (und der Aufpreis gering ist).

Preis pro Box ohne Holzgehäuse EUR 55,00 ohne MwSt: € 46.22 / $ 43.19

Auf Wunsch erhalten Sie eine 150 x 115 mm große Universal-Leiterplatte, auf die Sie die Weiche aufbauen können.
Preis der Leiterplatte (1 Stück pro Box benötigt) EUR 4,70 ohne MwSt: € 3.95 / $ 3.69

MTL 138 mit High-End Frequenzweiche und Terminal mit einstellbaren Höhen

Wer eine optimale Frequenzweiche zu MTL 138 wünscht, dem empfehlen wir unseren Bausatz mit High-End-Weiche. Unser High-End-Bausatz hat höherwertige Bauteile und ein Mivoc Terminal, mit dem sich die Höhenbetonung umschalten lässt. Daher werden hier auch mehr Widerstände mitgeliefert:

- 1,8 mH Luftspule / 1,4 mm Draht
- 15 uF Elko, glatt
- 3,3 uF Mundorf MKP Folienkondensator
- 4,7 Ohm MOX4-Widerstand (gelb-violett-gold)
- 10 Ohm MOX4-Widerstand (braun-schwarz-schwarz)
- 12 Ohm MOX4-Widerstand (braun-rot-schwarz)
- 22 Ohm MOX4-Widerstand (rot-rot-schwarz)

Hinweis: Ab Mai 2010 nur noch mit schwarzem Hochtöner lieferbar!

Preis pro Box ohne Holzgehäuse EUR 72,90 ohne MwSt: € 61.26 / $ 57.25

Auf Wunsch erhalten Sie eine 150 x 115 mm große Universal-Leiterplatte, auf die Sie die Weiche aufbauen können.
Preis der Leiterplatte (1 Stück pro Box benötigt) EUR 4,70 ohne MwSt: € 3.95 / $ 3.69

Impedanzkorrektur für Röhrenverstärker

Für Röhrenverstärker bieten wir eine Impedanzkorrektur an. Da hier die Bauteilequalität praktisch nicht in die Klangqualität eingeht, bieten wir nur eine Version an. (Auf Anfrage gibt es natürlich auch eine High-End-Version)
- die Impedanzkorrektur zum Aufbau auf Holz enthält:
- 0,22 mH Luftspule / 0,7 mm
- 22 uF Elko rau
- Widerstand 10 Ohm, 10 Watt

Preis pro Box: EUR 6,95 ohne MwSt: € 5.84 / $ 5.46
