Mivoc Petite, Standbox   in K+T 3/2010


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 86 dB
- Maße (HxBxT): 800 x 136 x 225 mm
- Frequenzbereich (-8dB): 30 - 25000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Bassreflexbox

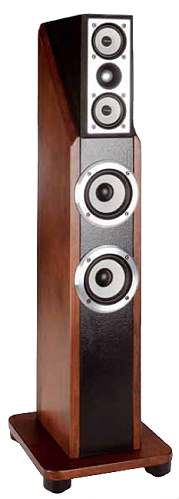

Mivoc Petite ist eine 3-Wege Bassreflex-Standbox von Michael Kapp, dem Chefentwickler von Speaker Trade.

Die Box besteht aus der Mittel-Hochtoneinheit MHE 380, die im Bass durch zwei XAW 110 HC unterstützt wird.

Die Frequenzweiche trennt mit 12 dB/Oktave Steilheit. Zur Frequenzgangkorrektur kommen beim Tieftöner und beim Hochtöner je ein Saugkreis zum Einsatz.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Relativ nah am Hörplatz (mit etwa 2 Metern Abstand zur Couch und zueinander) haben wir die Petites aufgestellt und mit einem leisen Lächeln auf die ersten Töne gewartet - und es ist auf den ersten Eindruck sehr charmant, sehr gediegen, was die kleinen Säulen da von sich geben:. Der Höreindruck ist ungewohnt direkt und unmittelbar, fast wie bei einem guten Horn - der übliche, etwas beschönigende Schleier aus Reflexionen ist wie weggezogen, es bleibt das, was an den Klemmen anliegt. Das heißt: Bekommt die Petite schlechte Kost vorgesetzt, spuckt sie diese auch wieder aus - dann kann sie auch einmal richtig giftig werden, ohne auch nur den Versuch zu unternehmen, etwas zu beschönigen. Mit dem richtigen Material passt dagegen alles, dann spielt die Petite fast nach Monitorart auf, trocken und unbestechlich, mit einem beeindruckenden Tiefgang, einer absolut perfekten räumlichen Abbildung und Ausgewogenheit, wie sie auch größeren Boxen gut zu Gesicht stehen würden. Und das Beste ist: Das funktioniert hervorragend auch in kleineren Räumen und kostet nicht die Welt!"


Unser Bausatz besteht aus

  • Mivoc Mittelhochtoneinheit MHE380, alu
  • 2 Stück Mivoc XAW 110 HC II-Mitteltieftöner
  • 2 Matten / 1 Pack Dämmmaterial aus Polyesterwatte
  • Terminal Mivoc AT 105 S
  • 5m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz
  • dem Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Elko rau, 33 uF/100 Vdc
  • Elko rau, 220 uF/63 Vdc
  • Elko glatt, 2x 100uF / 50 Vdc
  • MKP-Kondensator 8,2 uF / 400V
  • MKP-Kondensator 10 uF / 400V
  • 0,7 mm Luftspule, 0,10 mH/0,27 Ohm
  • 0,7 mm Luftspule, 0,18 mH/0,36 Ohm
  • 1,0 mm Luftspule, 1,0 mH/0,49 Ohm
  • 0,6 mm Rohrkernspule 2,2 mH/1,09 Ohm
  • Mundorf-Luftspule L71, 6,8 mH/2,68 Ohm
  • H-Kern-Spule H100, 4,7 mH/0,34 0hm
  • 2x MOX4-Widerstand 1,0 Ohm (braun-sw-gold)
  • MOX4-Widerstand 1,8 Ohm (braun-rot-gold) *)
  • MOX4-Widerstand 3,3 Ohm (orange-orange-gold)
  • MOX10-Widerstand 1,5 Ohm (braun-grün-gold)

*) Hinweis: Als R4 kommt ein 1,8 Ohm (statt einem 1,5 Ohm) Widerstand zum Einsatz, da unsere Spule L6 einen geringeren Innenwiderstand hat als die von K+T empfohlene.

Bausatz ohne Gehäuse, Preis pro Stück - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück: EUR 11,70 ohne MwSt: € 9.83 / $ 8.78
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Boxen also 2)




Bausatz mit High-End-Weiche

In unserem Bausatz mit High-End-Frequenzweiche liegen im Signalpfad zu den Lautsprechern nur MKP-Kondensatoren; parallel zum Mitteltöner liegt eine verzerrungsarme Luftspule statt einer Kernspule.

  • 2x 220 uF/63 Vdc, Elko rau
  • 100uF / 50 Vdc, Elko glatt
  • MKP-Kondensator 8,2 uF / 400V
  • MKP-Kondensator 10 uF / 400V
  • MKP-Kondensator 33 uF / 400V
  • MKP-Kondensator 100 uF / 400V
  • Luftspule L7, 0,10 mH/0,27 Ohm
  • Luftspule L7, 0,18 mH/0,36 Ohm
  • Luftspule L100, 1,0 mH/0,49 Ohm
  • Luftspule L100, 2,2 mH/0,83 Ohm
  • Mundorf-Backlack-Luftspule L71, 6,8 mH/2,68 Ohm
  • H-Kern-Spule H100, 4,7 mH/0,34 0hm
  • 2x MOX4-Widerstand 1,0 Ohm (braun-sw-gold)
  • MOX4-Widerstand 1,8 Ohm (braun-rot-gold) *)
  • MOX4-Widerstand 3,3 Ohm (orange-orange-gold)
  • MOX10-Widerstand 1,5 Ohm (braun-grün-gold)

*) Hinweis: Als R4 kommt ein 1,8 Ohm (statt einem 1,5 Ohm) Widerstand zum Einsatz, da unsere Spule L6 einen geringeren Innenwiderstand hat als die von K+T empfohlene.

Bausatz mit High-End-Weiche ohne Gehäuse

Preis pro Stück - nicht lieferbar




Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück: EUR 11,70 ohne MwSt: € 9.83 / $ 8.78
Pro Bausatz empfehlen wir 2 Platten (für ein Paar Boxen also 4)
