MITA eine Regalbox aus dem HiFi-Forum von Michael Uibel

Mita
Die Daten der MITA
- Maße (HxBxT): 32 x 19,8 x 23,2 cm
- Impedanz: 4 Ohm
- Empfindlichkeit: 87 dB (2,83V/1m)
- Frequenzbereich (-3dB): 55 - 22000 Hz
- Trennfrequenz: 2300 Hz
- Prinzip: Bassreflexbox

Die MITA ist ein kleiner besonders preiswerter Allround-Lautsprecher.

Das 8 Liter große Gehäuse ist auf 60 Hz abgestimmt. Die Bafflestepkompensation wurde auf wandnahe Aufstellung ausgelegt. Zur korrekten Funktion des Baßreflexkanals reichen einige Zentimeter Wandabstand. Frei aufgestellt ist der Bassbereich unterrepäsentiert.

Wir empfehlen diese Box:

* als Multimedia-Lautsprecher für den PC
* als Lautsprecher für Räume bis ca. 25 qm und
* als Main, Center und Rear für die Surroundanlage

Im Heimkino ist Hochpassfilterung (Einstellung small am Surround-Amp) von Vorteil, da die Baßreflexkonstruktion (fc = 60 Hz) dann keinen akustischen Kurzschluß bei tiefen Tönen produzieren kann und das Überleben der Box auch bei sehr hohen Lautstärken gesichert ist. Beim Einsatz als PC-Lautsprecher oder an einer Stereoanlage ist das zu vernachlässigen.

Wir bedanken uns, für die Bereitstellung der Entwicklung. Auf Michael Uibel´s Homepage www.uibel.net wird der Aufbau des Gehäuses und der Frequenzweiche sehr ausführlich und auch für den Anfänger verständlich dargestellt.

Dazu liefern wir die notwendigen Teile

- Bauplan für den Bausatz
- Hochtöner TangBand 25-1414SC
- Tieftöner MISSION CP-134
- 105 mm Terminal T105 mit Messingklemmen, vergold.
- 0,5 Beutel Polyester Dämmstoff
- Trompetenrohr HP50
- 12 Stück Pan-Schrauben 3,5 x 17
- 1 Meter Lautspr.-Kabel 2 x 0,75 mm2
- 1 Meter Lautspr.-Kabel 2 x 1,5 mm2
Frequenzweichenbauteile:
- Kondensator 8,2 mikroF MKT
- Kondensator 10 mikroF MKT
- 1,0 Ohm Mox10
- 10,0 Ohm Mox4
- 2,7 Ohm Mox4
- 0,10 mH Mundorf Luftspule 0,26 Ohm 0,71 mm Draht
- 0,27 mH Mundorf Luftspule 0,39 Ohm 0,71 mm Draht
- 0,33 mH Mundorf Luftspule 0,3 Ohm 1 mm Draht
- 1,2 mH Ferritkernspule mit 0,15 Ohm
Messungen zur Mita finden Sie auf der Original-Seite von Hn. Michael Uibel.

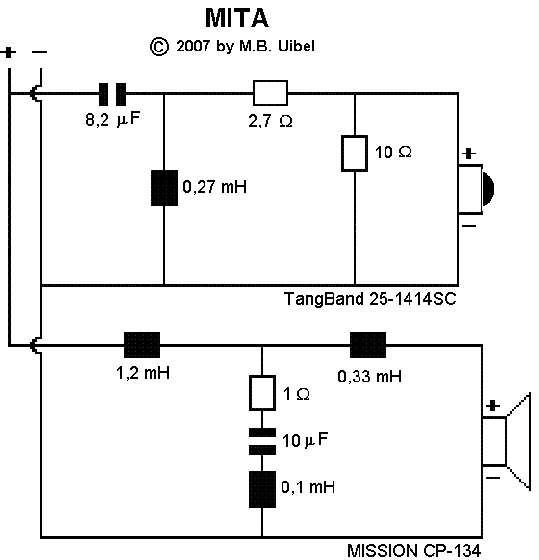

Schaltbild zum Bausatz Mita

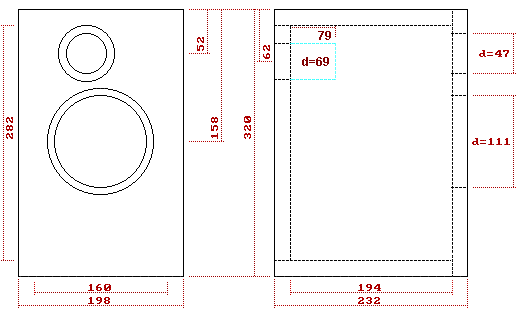

Technische-Zeichnung zur Mita

Mita Mita

Preis des Bausatzes MITA ohne Gehäuse pro Box: EUR 104,00 ohne MwSt: € 87.39 / $ 81.68
