Messungen Mintaka

Hier finden Sie die Messungen zum Bausatz Mintaka

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.


Mintaka Frequenzgang

Mintaka Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°



Mintaka Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Breitbänder und Tieftöner auf Achse gemessen
  • Grün = Breitbandzweig
  • Rot = Tieftonzweig

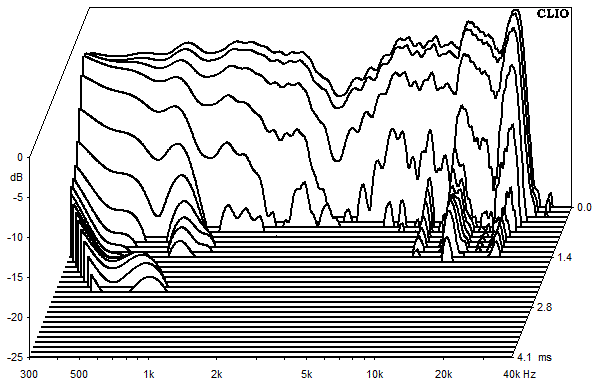

Mintaka Wasserfallspektrum

Mintaka Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




Mintaka Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




Mintaka Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur




Mintaka Frequenzgang Breitbänder

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

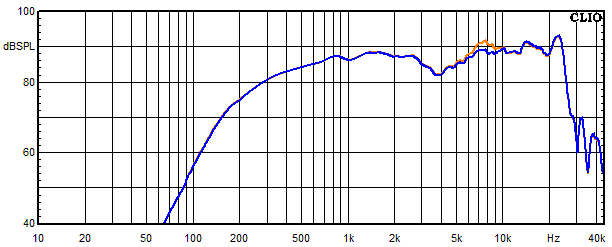

Mintaka Frequenzgang vom Breitbänder mit Sperrkreis 1

  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis




Mintaka Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche
