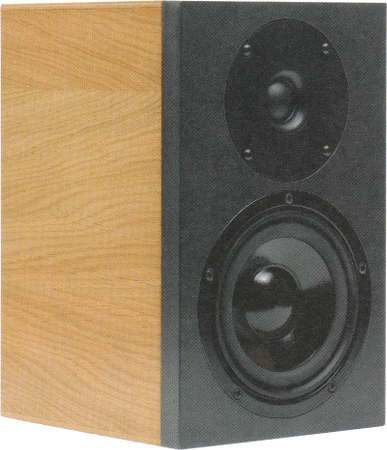

MiniSat Basic 8 Ohm, L'enceinte bibliothèque   de Hobby Hifi 3/2014

Fiche technique:
- Impédance nominale: 8 Ohm
- Sensibilité (2,83V/1m): 83 dB
- Dimensions (HxLxP): 282 x 174 x 200 mm
- Réponse en fréquence (-8dB): 65 - 21000 Hz
- Fréquence(s) de coupure: 2500 Hz
- Principe: charge close

MiniSat Basic est un haut-parleur modèle étagère à 2 voies de Bernd Timmermanns. MiniSat Basic est disponible en deux variantes: version de 4 Ohm ou version de 8 Ohm.


Sa réponse en fréquences est régulière de 1,7 à 21 kHz , son comportement est bien. La distorsion non-harmonique est moins de 1% (90 dB/1m, f>200 Hz).




Notre kit (8 Ohm) se compose de

  • Visaton tweeter SC 10 N
  • Visaton boomer W130 S, 8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 3,5x17 noir, empreinte cruciforme, 12 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 4,7 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 15 uF/100 VDC
  • Condensateur électrolytique Mundorf à film lisse, 4,7 uF / 70 VDC
  • 0,5 mm bobine à air, 0,33 mH/1,06 0hm
  • 0,5 mm bobine à air, 4,7 mH/5,07 0hm
  • Bobine à air 1,0 mm, 1,8 mH/0,7 Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm 2% (jaune-violet-or)
  • Résistance oxyde de métal, 10W 3,9 Ohm 2% (orange-blanc-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)

Composants sans ébénisterie, prix par unité (8 Ohm) EUR 88,00 hors TVA: € 73.95 / $ 66.03

Kit avec filtre haut de gamme



  • Condensateur ClarityCap PWA 4,7 uF / 160 Vdc
  • Mundorf MCAP EVO Öl 4,7 uF / 450 V
  • Condensateur électrolytique Mundorf à film lisse, 15uF / 70 VDC
  • Condensateur ClarityCap PWA 4,7 uF / 160 Vdc
  • 0,5 mm bobine à air, 4,7 mH/5,07 0hm
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL100 1,8 mH/0,70 Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm 2% (jaune-violet-or)
  • Résistance oxyde de métal, 10W 3,9 Ohm 2% (orange-blanc-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)

Kit High End hors ébénisterie, prix par unité (8 Ohm) EUR 101,00 hors TVA: € 84.87 / $ 75.78




Kit avec d'un filtre passe-haut pour connecter un caisson de grave

Si vous connectez une paire d'enceintes Minisat Basic au subwoofer, nous vous recommandons de utiliser les kits avec un filtre passe-haut:

Notre kit se compose de

  • tweeter Visaton SC 10 N
  • boomer Visaton W130 S, 8 Ohm
  • Joint d étanchéité PE, 5x2 mm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • 1m Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 3,5x17 noir, empreinte cruciforme, 12 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 4,7 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 15 uF/100 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 150 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 4,7 uF / 70 VDC
  • 0,5 mm bobine à air, 0,33 mH/1,06 0hm
  • 2x 0,5 mm bobine à air, 4,7 mH/5,07 0hm
  • Bobine à air 1,0 mm, 1,8 mH/0,7 Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm 2% (jaune-violet-or)
  • Résistance oxyde de métal, 10W 3,9 Ohm 2% (orange-blanc-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)

Composants sans ébénisterie, prix par unité (8 Ohm) EUR 97,00 hors TVA: € 81.51 / $ 72.78


Kit avec filtre haut de gamme no 2



  • Mundorf MCAP EVO Öl 4,7 uF / 450 V
  • Condensateur ClarityCap PWA 4,7 uF / 160 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 150uF / 50 VDC (68uF + 82uF en parallel)
  • 2x 0,5 mm bobine à air, 4,7 mH/5,07 0hm
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL100 1,8 mH/0,70 Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm 2% (jaune-violet-or)
  • Résistance oxyde de métal, 10W 3,9 Ohm 2% (orange-blanc-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)

Kit High End hors ébénisterie, prix par unité (8 Ohm) EUR 123,00 hors TVA: € 103.36 / $ 92.29


Correction d'impédance

 Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.

  • Condensateur électrolytique Mundorf à film rugueux, 22 uF/100 VDC
  • Bobine à air 0,7 mm, 0,33 mH/0,48 Ohm
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)
  • Résistance oxyde de métal, 10W 15 Ohm 2% (brun-vert-noir)


Prix par correction d´impédance pour une enceinte, à monter sur support bois.   EUR 8,14 hors TVA: € 6.84 / $ 6.11

Support de filtre universel

 Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102mm, étamé, prix à l´unité: EUR 3,70 hors TVA: € 3.11 / $ 2.78
Nous vous recommandons un ou deux supports par enceinte (donc 2 ou 4 pour une paire d´enceintes)
