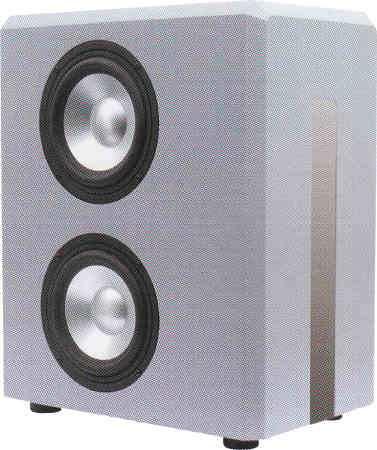

Little Roy   Subwoofer aus Hobby Hifi 3/2015

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 87 dB
  • Maße (HxBxT): 450 x 250 x 370 mm
  • Frequenzbereich (-8dB): 33 - 200 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: Passivmembran

Little Roy ist ein kompaktes Highend-Bassmodul, das Satelliten, Heimkinoanlagen oder Kompaktlautsprecher wie Wavesat 118/13 im Bass ergänzt und aufwertet. Little Roy ist von Bernd Timmermanns entwickelt. Das Modul enthält zwei Wavecor Tieftöner SW178WA01 und zwei dazu passende Passivradiatoren (Lautsprecher ohne Antrieb). Letztere ersetzen die Bassreflexöffnung, die man bei tief spielenden Lautsprechern meist findet.

Bernd Timmermanns schreibt zum Tieftöner im Heft Hobby HiFi 3/2015: "Mit seinem 17-Zentimeter-Basstreiber SW178WA-01 (s. S.30) kommt er dem Ziel, einen perfekten Subwoofer-Treiber für sehr kleine Gehäuse zu bauen, so nah wie wohl niemand vor ihm."

Konsequenterweise nutzt Bernd Timmermanns diese perfekten Basstreiber mit einem vortrefflichen Ansatz: Einem impulskompensierten Subwoofer, in dem zwei Tieftöner in entgegengesetzter Richtung angeordnet sind. Da alle Bewegungen genau entgegengesetzt sind, gleichen sich Impulse auf das Gehäuse (die unerwünschte Schwingungen nach sich ziehen) weitgehend aus.

Dieser Lautsprecher ist sehr zu empfehlen.

Es gibt ihn als aktiver Subwoofer mit Verstärker oder als passiver Subwoofer (mit passiver Frequenzweiche).

Die Frequenzweiche der passiven Variante besteht aus einem Tiefpass 2. Ordnung (12 dB pro Oktave). Zusätzlich ist dem Tieftöner eine Impedanzlinearisierung (aus Widerstand und Kondensator) und ein Saugkreis parallel geschaltet.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Genauso sollten Lautsprecher klingen: Geradlinig und grundehrlich. In puncto Tonalität liefert das passive Sub-Sat-Gespann (mit Wavesat 118/13) Referenzqualität. Stimmen wirken perfekt realistisch, plastisch und authentisch. Der Hochtöner zeichnet das musikalische Geschehen ausgesprochen filigran nach, bis ins letzte Detail durchhörbar, ohne sich je zu einer Übertreibung hinreißen zu lassen. Mit dem Wavecor-Mitteltöner verschmilzt er zu einer akustischen Einheit. Der Subwoofer fügt sich ansatzlos ins Klangbild ein. Seine beiden nicht besonders großen Tieftöner stellen nicht nur ein außerordentlich straffes und klares Tieftonfundament in den Raum, sie tun dies auch mit verblüffender Pegelfestigkeit. "The Cost of Freedom" von Marla Glen ist ein gutes Demonstrationsobjekt: Eigentlich kennt man dieses Stück mit einem, ja fetten Bass. Über Little Roy abgespielt, bekommt er eine Feinstruktur, die man ihm gar nicht zugetraut hätte. Die räumliche Abbildung überzeugt mit einem weiten und tiefen Raumgefühl. Stimmen und Instrumente sind darin blitzsauber angeordnet, schön kompakt, mit klaren Konturen und angemessenen Abständen. Nichts läuft ineinander. Chormusik wie in der Orff' schen "Carmina Burana" in der Telarc-Aufnahme besticht durch die wunderbare Differenzierung der einzelnen Stimmen. Ein Ausschnitt aus dem SWF-Hörspiel "Der Himmel deckt alles mit Stille zu" (auf der Manger-Hörtest-CD) brennt ein Feuerwerk an räumlicher Information ab, und selten zuvor haben wir diese Illusion dermaßen realistisch erlebt. Es mag ungewöhnlich erscheinen, dass die Klangbeschreibung eines Subwoofers so großes Gewicht auf die räumliche Abbildung legt. Tatsächlich ist mit der Qualität eines Basses gerade die räumliche Abbildungsgüte eng verknüpft, ein psychoakustischer Effekt, der dadurch zustande kommt, dass das Gehirn durch den tatsächlich vorhandenen Bass von der Pflicht zur Rekonstruktion desselben (sog. "Residuumhören") entlastet wird. Es kann deshalb für die Rekonstruktion der räumlichen Illusion mehr "Prozessorkapazität" einsetzen."

Fazit in Hobby HiFi

"Der Subwoofer Little Roy bietet tiefsten Bass ohne großes Lautsprechergehäuse, und das auch noch mit überragender Präzision, pulvertrocken und knackig. Er vereint alle positiven Eigenschaften, die man von ernsthafter und audiophiler Tieftonwiedergabe erwarten kann. Sogar eine beachtliche Pegelfestigkeit ist gegeben. Alles ist da, und nichts ist zuviel - genau so muss Bass klingen."

Unser aktiver Bausatz mit Verstärkermodul besteht aus

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • Mivoc Subwoofermodul AM 80 MK II, 80W
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 16 Stück
  • Bauplan für den Bausatz

Hinweis: Für das Verstärkermodul AM80 ist entweder das Gehäuse leicht zu modifizieren oder es ist ein separates Verstärkergehäuse zu erstellen.

Bausatz ohne Gehäuse, Preis pro Box   EUR 399,00 ohne MwSt: € 335.29 / $ 313.36

Unser aktiver Bausatz mit separatem Verstärker Reckhorn A-408 besteht aus

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • Reckhorn Subwooferverstärker A-408
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 16 Stück
  • Bauplan für den Bausatz

Bausatz ohne Gehäuse, Preis pro Box   EUR 628,00 ohne MwSt: € 527.73 / $ 493.21

Damping 10

Falls Sie beim aktiven Subwoofer eine Trennfrequenz über 80 Hz wählen, so empfehlen wir zur zusätzlichen Dämmung 2-3 Platten Damping 10, 970 x 470 mm, selbstklebend:

  EUR 18,90 ohne MwSt: € 15.88 / $ 14.84

extrem tiefer Bass

Falls der Subwoofer sehr tief gehen soll (nur für den aktiven empfohlen) dann benötigen Sie für die Passivmembran zusätzlich 4 Stück Karosseriescheiben mit ca 40mm Durchmesser und mit 6,5 mm Bohrung zur Beschwerung der Passivmembran.

Bausatze mit passiver Weiche

Bausatz mit passiver Weiche aus Hobby HiFi mit 100 Hz Trennfrequenz

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • 2,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • 2x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Stück Holz aufzubauen.
  • 2x Mundorf Elko rau, 150 uF/63 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • 2x Mundorf BS125-Kernspule 22mH/0,75Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 538,00 ohne MwSt: € 452.10 / $ 422.52

Bausatz mit passiver Highend-Weiche aus Hobby HiFi mit 100 Hz Trennfrequenz

Die Highend-Weiche enthält in Reihe zu den Tieftönern je eine Spule mit dickerem Draht. Außerdem ist Spule 2 mit 27 mH als Backlackspule ausgelegt.

  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Elko glatt, 150 uF / 50 Vdc
    ... (68 uF und 82 uF parallel)
  • 2x Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • 2x Mundorf BS140-Kernspule 22mH/0,56Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 582,00 ohne MwSt: € 489.08 / $ 457.08

Bausatz mit passiver Weiche aus Hobby HiFi mit 120 Hz Trennfrequenz

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • 2,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • 2x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Stück Holz aufzubauen.
  • 2x Mundorf Elko rau, 122 uF/100 Vdc
    ... (100 uF und 22 uF parallel zu schalten)
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • 2x Mundorf BS125-Kernspule 18mH/0,66Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 538,00 ohne MwSt: € 452.10 / $ 422.52

Bausatz mit passiver Highend-Weiche aus Hobby HiFi mit 120 Hz Trennfrequenz

Die Highend-Weiche enthält in Reihe zu den Tieftönern je eine Spule mit dickerem Draht. Außerdem ist Spule 2 (27 mH) als Backlackspule ausgelegt.

  • 2x Mundorf Elko glatt, 122uF / 50 Vdc
    ... (100 uF und 22 uF parallel zu schalten)
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • 2x Mundorf BS140-Kernspule 18mH/0,54Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 569,00 ohne MwSt: € 478.15 / $ 446.87

Bausatz mit passiver Weiche aus Hobby HiFi mit 140 Hz Trennfrequenz

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • 2,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • 2x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Stück Holz aufzubauen.
  • 2x Mundorf Elko rau, 100 uF/100 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • 2x Mundorf BS125-Kernspule 15mH/0,59Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 529,00 ohne MwSt: € 444.54 / $ 415.46

Bausatz mit passiver Highend-Weiche aus Hobby HiFi mit 140 Hz Trennfrequenz

Die Highend-Weiche enthält in Reihe zu den Tieftönern je eine Spule mit dickerem Draht. Außerdem ist Spule 2 (27 mH) als Backlackspule ausgelegt.

  • 2x Mundorf Elko glatt, 100uF / 50 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • 2x Mundorf BS140-Kernspule 15mH/0,48Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 569,00 ohne MwSt: € 478.15 / $ 446.87

Bausatz mit passiver Weiche aus Hobby HiFi mit 170 Hz Trennfrequenz

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • 2,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • 2x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Stück Holz aufzubauen.
  • 2x Mundorf Elko rau, 82 uF/100 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • 2x Mundorf BS125-Kernspule 12mH/0,51Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 529,00 ohne MwSt: € 444.54 / $ 415.46

Bausatz mit passiver Highend-Weiche aus Hobby HiFi mit 170 Hz Trennfrequenz

Die Highend-Weiche enthält in Reihe zu den Tieftönern je eine Spule mit dickerem Draht. Außerdem ist Spule 2 (27 mH) als Backlackspule ausgelegt.

  • 2x Mundorf Elko glatt, 82uF / 50 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • 2x Mundorf BS140-Kernspule 12mH/0,42Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 557,00 ohne MwSt: € 468.07 / $ 437.45

Bausatz mit passiver Weiche aus Hobby HiFi mit 200 Hz Trennfrequenz

  • 2x Wavecor Subwoofer SW178WA01, 8 Ohm
  • 2x Wavecor Passivmembran PR178WA01
  • 2,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • 2x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Stück Holz aufzubauen.
  • 2x Mundorf Elko rau, 68 uF/100 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Luftspule L71, 27 mH/6,44 Ohm
  • 2x Mundorf BS125-Kernspule 10mH/0,46Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 529,00 ohne MwSt: € 444.54 / $ 415.46

Bausatz mit passiver Highend-Weiche aus Hobby HiFi mit 200 Hz Trennfrequenz

Die Highend-Weiche enthält in Reihe zu den Tieftönern je eine Spule mit dickerem Draht. Außerdem ist Spule 2 (27 mH) als Backlackspule ausgelegt.

  • 2x Mundorf Elko glatt, 68uF / 50 Vdc
  • 2x Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 33uF / 70 Vdc
  • 2x Mundorf Backlack-Luftspule BL71, 27 mH/6,44 Ohm
  • 2x Mundorf BS140-Kernspule 10mH/0,38Ohm
  • 2x Metalloxidwiderstand MOX10 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 558,00 ohne MwSt: € 468.91 / $ 438.23

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück:   EUR 5,10 ohne MwSt: € 4.29 / $ 4.01
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
