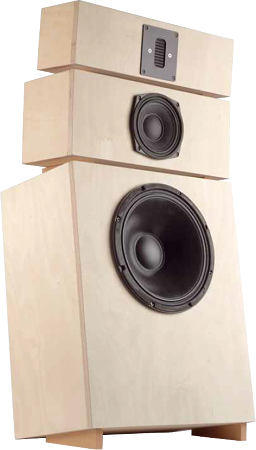

K+T 4-9-9   Standlautsprecher aus Zeitschrift K+T 4/2018

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 91 dB
  • Maße (HxBxT): 950 x 500 x 300 mm
  • Frequenzbereich (-8dB): 35 - 24000 Hz
  • Trennfrequenz(en): 180, 2500 Hz
  • Prinzip: Bassreflexbox

K+T 4-9-9 ist ein drei-Wege Standlautsprecher.

K+T 4-9-9 ist ein Bassreflex-Lautsprecher mit Chassis der Firma Beyma .

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Beyma TPL-75
- einen Mitteltöner Beyma 6 G 40 FE
- einen Tieftöner Beyma 12 WR 400

Der Lautsprecher wurde von Thomas Schmidt entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 1. Ordnung (6 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 3. Ordnung (18 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist nahezu fehlerfrei.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 250 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 0,8 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Im Hörraum bestätigt die 4-9-9 alle Erwartungen: Im Bassbereich eher trocken als zu fett, reicht die Box doch sehr tief herunter und erfüllt auch hochgesteckte Erwartungen. Der Grund- und Mitteltonbereich ist opulent und klangfarbenstark, bis der AMT übernimmt und seine Akzente setzt - auch nicht zurückhaltend, aber eben auch nicht zu vordergründig. Eine sehr gelungene Abstimmung, würde ich sagen. Dass das Ganze bei so einer Box bis hin zu atemberaubenden Pegeln funktioniert, versteht sich von selbst. Es ist wirklich erstaunlich, wie gut man mit entsprechendem Material auch in Konzertlautstärke noch Musik hören kann, wo andere Boxen einfach nur noch unangenehm werden. Damit ist die 4-9-9 für große Räume eine Ideallösung: Man kann sie für jeden Hörabstand ganz einfach einstellen - und Pegel spielt einfach keine Rolle."

Fazit der Zeitschrift:

"Sehr gelungene und bei jeder Lautstärke neutral aufspielende Box."

Unser Bausatz besteht aus

  • Beyma AMT TPL-75, Schwarz
  • Beyma Mitteltieftonlautsprecher 6 G 40 FE, 170 Watt
  • Beyma Basslautsprecher 12 WR 400, 400 Watt
  • Bassreflexrohr HP100, 100x200 mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 4x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Noppenschaumplatten N25 100x50x4cm anth/schwarz
  • 3x Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • Inbus-Holzschrauben 5x30mm, schwarz 8 Stück
  • Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 4,7 μF / 400 Vdc
  • Audaphon MKT Kondensator 15 μF / 160 Vdc
  • Audaphon MKT Kondensator 100 μF / 160 Vdc
  • Elko rau, 150 μF/63 Vdc
  • Elko rau, 220 μF/63 Vdc
  • 1,0 mm Luftspule, 0,39 mH/0,29 Ohm
  • 1,0 mm Luftspule, 1,5 mH/0,63 Ohm
  • Mundorf BS140-Kernspule 15mH/0,48Ohm
  • Mundorf H-Kern-Spule H71, 15 mH/1,15 0hm
  • Mundorf H-Kern-Spule H71, 18 mH/1,28 0hm
  • 2x Keramikwiderstand 4,7 Ohm/20 Watt

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 1029,00 ohne MwSt: € 864.71 / $ 933.88

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Der Kondensator für den Hochtöner - wo es besonders auf die Qualität ankommt - ist ein hochwertiger Clarity Cap CSA MKP Kondensator mit 630 V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
