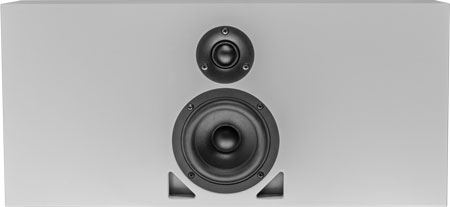

Kasai, Kompaktbox   in K+T 6/2012


technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 85 dB
- Maße (HxBxT): 220 x 500 x 100 mm
- Frequenzbereich (-8dB): 60 - 32000 Hz
- Trennfrequenz(en): 2000 Hz
- Prinzip: Bassreflexbox

Fast alle verfügbaren Fertiglautsprecher und auch Lautsprecherbausätze sind so konstruiert, dass sie ca. 60 bis 100 cm von der Rückwand entfernt aufgestellt werden sollten.

Was ist, wenn man jedoch die Lautsprecher direkt an der Wand haben will und diese auch nicht besonders auftragen sollen? Daniel Gattig entwickelte für diese Wünsche ein System: Kasai. Kasai erhalten Sie auch von Möbelschreinern, die hochwertige Klangmöbel produzieren (fragen Sie uns danach).

Kasai eignet sich für Stereo-Wiedergabe oder für Ihr Heimkino; es ist ein Board, das in der Mitte ein kleines 2-Wege-System beinhaltet. Dazu passt der Subwoofer Aldan um auch Tiefen wieder zu geben.

Die Frequenzweiche kommt mit 5 Bauteilen aus, da hochwertge Wavecor-Lautsprecher zum Einsatz kommen: die Wavecor Kalotte TW022 WA04 und der Mitteltieftöner WF 120 BD04.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "In unserem verlagseigenen Heimkino haben wir die Kasai so nah wie möglich an die Wand gerückt, womit sich eine Übernahmefrequenz von etwa 80 Hertz realisieren ließ - tief genug, um den Sub nicht mehr orten zu können. Dafür machte der Aldan sich durch ultratiefe Bässe mit Wucht und Schwärze bemerkbar - das macht schon richtig Spaß! Und mit mehreren von der Sorte bleibt kein Auge trocken! Erstaunlich, aber wahr: An dieses Kraftpaket kann der kleine Wavecor nahtlos anschließen: Auch die Satelliten spielen hoch dynamisch und kraftvoll. Stimmwiedergabe wie Musik gelingt dem Set ganz hervorragend und durch die spezielle Abstimmung auch direkt an der Wand sehr sauber und definiert. Eine Speziallösung, die im wahrsten Sinne des Wortes das Beste macht, egal aus welcher Situation."

Fazit aus Klang+Ton

"Durch seine Bauform ist das Kasai-Set vom Lautsprechershop ein echter Problemlöser im Heimkino - dazu kommen noch herausragende akustische Qualitäten und ungemein potenter Subwoofer. Ein perfektes Set!"

Unser Bausatz besteht aus

  • Wavecor Mitteltieftöner WF120BD04 mit Gusskorb, 8 Ohm
  • Wavecor Silk Dome Tweeter TW022WA04
  • 0,25x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 4 Stück
  • Pan-Schrauben 4x20 schwarz, 4 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 4,7 uF / 400 Vdc
  • Audaphon MKP CAP Superior 15 uF / 400 Vdc
  • Audaphon MKP CAP Superior 22 uF / 400 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 1,0 mm Luftspule, 1,2 mH/0,54 Ohm

Bausatz ohne Gehäuse, Preis pro Box EUR 188,00 ohne MwSt: € 157.98 / $ 147.65

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück: EUR 4,70 ohne MwSt: € 3.95 / $ 3.69
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)

Bausatz mit High-End-Weiche

Unser Bausatz mit High-End-Frequenzweiche enthält im Signalpfad hochwertige ClarityCaps vom Typ ESA. Als Spulen kommen Mundorf Kupferfolienspulen und parallel zum Hochtöner eine Backlackspule zum Einsatz.

  • ClarityCap ESA Kondensator 4,7uF / 250 Vdc
  • ClarityCap ESA Kondensator 22 uF / 250 Vdc
  • Audaphon MKP CAP Superior 15 uF / 400 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Folienspule CFC16-1,2mH/0,38Ohm

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 226,00 ohne MwSt: € 189.92 / $ 177.49

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück: EUR 4,70 ohne MwSt: € 3.95 / $ 3.69
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)

Bausatz mit High-End-Mundorf Weiche

Unser Bausatz mit Mundorf High-End-Frequenzweiche enthält wie High-End die Spulen von Mundorf, jedoch anders als die High-End-Variante nicht ClarityCap-Kondensatoren, sondern Mundorf Supreme Cap im Signalpfad und Mundorf EVO parallel zum Tieftöner:

  • Mundorf MCAP-Supreme 4,70 uF / 600 V
  • Mundorf MCAP-Supreme 22 uF / 600 V
  • Mundorf MCap EVO Kondensator 15 uF / 350 V
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Folienspule CFC16-1,2mH/0,38Ohm

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 287,00 ohne MwSt: € 241.18 / $ 225.40

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück: EUR 4,70 ohne MwSt: € 3.95 / $ 3.69
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)


Impedanzkorrektur

 Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKP CAP Superior 5,6 uF / 400 Vdc
  • 0,7 mm Luftspule, 0,68 mH/0,70 Ohm
  • Metalloxidwiderstand MOX10 10 Ohm 2% (braun-schwarz-schwarz)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 11,10 ohne MwSt: € 9.33 / $ 8.72
