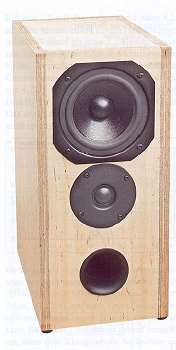

Inside Out aus Klang+Ton 2/06

Inside Out aus Hobby HiFi 6/2004
Die Daten der Inside Out
- Maße (HxBxT): 40 x 19 x 30 cm
- Impedanz: 4 Ohm
- Empfindlichkeit (2,83V/1m): 82 dB
- Frequenzbereich (-8dB): 40 - 22000 Hz
- Prinzip: Bandpass mit verstecktem Tieftöner

Udo Wohlgemuth erstellt unter dem Namen Inside Out eine Box, die im Innern einen unsichtbaren Bandpass mit Monacor SPH 135 TC enthält.

Der Klang wird in Klang+Ton 2/2006 wie folgt beschrieben:
... "noch vom letzten Test Yellos "Baby" im CD Spieler lag, speisten wir sie zudem passend zur Box mit "Blender", einer Kost, an der sich mancher Gernegroß sehr leicht verschluckt. Als nach kurzem Dahinplätschern von unproblematischen Mitten- und Hochtongeräuschen plötzlich die beiden ersten Bassschläge unseren Bauch trafen, dachten wir noch einer akustischen Täuschung erlegen zu sein. Ein Kollege, der im Fortlauf des Stückes rein zufällig in den Hörraum schaute, fragte uns, ob wir die kleinen Boxen denn auch schon ohne Subwoofer gehört hätten. Seine anschließende Suche war vergeblich. "Sultans of Swing" von Dire Straits spielten die Boxenzwerge wie große. Elektrischer Bass, Stimme, Gitarrenläufe und Beckenanschläge ließen keine kritischen Töne vernehmen, nicht von den Boxen, auch nicht von den Zuhörern. Nicht anders erging es uns, als Mick Fleetwood bei "I'm So Afraid" heftig auf seine Basstrommel eintrat, um später auf "Landslide" der akustischen Gitarre von Lindsey Buckingham und der hinreißenden Stimme von Stevie Nicks den Weg zu unseren Ohren Platz zu machen. Doch auch Shakira, Melanie C, Scooter und Fettes Brot wussten die Boxen angemessen wiederzugeben." ...

Unser Bausatz besteht aus:

- Hochtöner Number One DT 107
- Mitteltieftöner Number One SPH-130
- Tieftöner mit Doppelschwingspule
  Number One SPH-135 TC
- Bassreflexrohr BR 50 HP (ungekürzt)
- Terminal T105 mit vergoldeten Messingklemmen
- 2 Pack (4 Matten) Dämmwatte
- 2,5 Meter Kabel 2x1,5 mm2
- 16 Stück Schrauben Pan 3,5x17
- dem Bauplan
- Frequenzweichenbauteile, auf Holz aufzubringen:
- 4,7 mH Ferritkernspule/Rollenkernspule
- 1,8 mH Ferrit-Kernspule
- 0,39 mH / 0,7 mm Draht
- 220 uF Elko rau
- 8,2 uF Elko glatt
- 4,7 uF MKP-Kondensator
- 2,7 Ohm MOX4-Widerstand (rot-violett-gold)
- 8,2 Ohm MOX4-Widerstand (grau-rot-gold)

Preis des Bausatzes Inside Out ohne Gehäuse pro Stück: EUR 177,00 ohne MwSt: € 148.74 / $ 132.80

Extra-Wunsch: Impedanzkorrektur f. Röhrenverstärker
- 0,27 mH Luftspule, 1 mm
- 33 uF Elko glatt
- Widerstand 6,8 Ohm, 5 Watt

unsere Highend-Variante von Inside Out

In der Highend-Weiche haben wir:
- statt der Ferritspule eine niederohmige i-Kern-Spule
- statt der 1,8 mH Ferritspule eine Luftspule mit 1,4 mm Draht
- statt der 0,39 mH-Luftspule eine Backlack-Luftspule, 0,9 mm Draht
- statt der 220 uF Elko glatt werden 3 Kondensatoren parallel geschaltet:
  2 x 100 uF Elko glatt und 22 uF MKP-Kondensator
- statt dem 4,7 uF MKP ein Mundorf MKP/400 V (in Reihe zum Hochtöner).

Preis des Highend-Bausatzes Inside Out ohne Gehäuse pro Stück: EUR 240,00 ohne MwSt: € 201.68 / $ 180.07
