Hochtöner   Tieftöner   Auslauftypen

Gradient




Hochtöner




Tieftöner


Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 114/72 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,1 Liter BR-Box
mit HP50 der Länge 23 cm
ab 60/47 Hz (-3dB/-8dB).

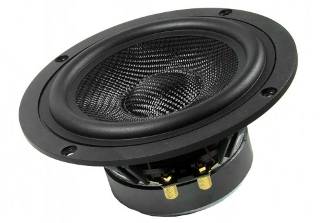

Gradient MDS05

Best.-Nr.: I-5062

EUR 82,00 ohne MwSt: € 68.91 / $ 74.42

14 cm Tieftöner mit Kevlar-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100/150 W
  • Frequenzbereich = -45000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 10,5 g
  • Äquivalentvolumen Vas = 9,1 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,61, Qes=0,39)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 121 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 77 mm


Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 114/72 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,1 Liter BR-Box
mit HP50 der Länge 23 cm
ab 60/47 Hz (-3dB/-8dB).

Gradient MDS05 gelb

Best.-Nr.: I-5062g

EUR 41,90 ohne MwSt: € 35.21 / $ 38.03

14 cm Tieftöner mit Kevlar-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100/150 W
  • Frequenzbereich = -45000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 10,5 g
  • Äquivalentvolumen Vas = 9,1 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,61, Qes=0,39)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 121 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 77 mm


Gehäuse-Empfehlung 1:
geschlossene Box mit 7,9 Liter
ab 70/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
31 Liter BR-Box
mit HP70 der Länge 22 cm
ab 34/27 Hz (-3dB/-8dB).

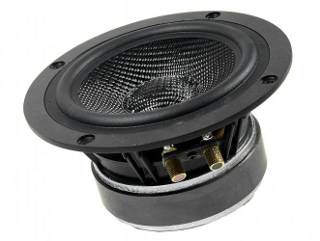

Gradient MDS06

Best.-Nr.: I-5061

EUR 78,20 ohne MwSt: € 65.71 / $ 70.97

16 cm Tiefmitteltöner mit Kevlar-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100/150 W
  • Frequenzbereich = -5000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 17,4 g
  • Äquivalentvolumen Vas = 22,2 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=3,61, Qes=0,48)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 181 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm


Gehäuse-Empfehlung 1:
geschlossene Box mit 31 Liter
ab 51/32 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
125 Liter BR-Box
mit 2x HP100 der Länge 41 cm
ab 24/20 Hz (-3dB/-8dB).

Gradient MDS12DVC

Best.-Nr.: I-5060

- nicht lieferbar (_)

27 cm Tieftöner mit Kevlar-Membran. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben.

  • Belastbarkeit (Nenn/Musik) = 350/500 W
  • Frequenzbereich = -250 Hz
  • Resonanzfrequenz fs = 29,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 491 cm2
  • Bewegte Masse incl. Luftlast mms = 133 g
  • Äquivalentvolumen Vas = 72 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=6,56, Qes=0,5)
  • Durchmesser der Schwingspule = 65 mm
  • Lineare Auslenkung xlin = +/- 15 mm
  • Einbaudurchmesser d = 179 mm
  • Aussendurchmesser d = 329 mm
  • Einbautiefe (nicht eingefräst) t = 137 mm




Auslauftypen


Gradient GDT 104 F

Best.-Nr.: I-1381611

- nicht lieferbar (_)

25 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 45 W
  • Frequenzbereich = 2500-18000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 32 mm
zum PDF-Datenblatt


Gradient GDT 104 F/TV

Best.-Nr.: I-1381621

- nicht lieferbar (_)

25 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 45 W
  • Frequenzbereich = 2000-20000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 44,5 mm
zum PDF-Datenblatt


Gradient GDT-104-N

Best.-Nr.: I-1381639

- nicht lieferbar (_)

mm Hochtöner mit hochwertiger-Membran.

  • Resonanzfrequenz fs = 1500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)

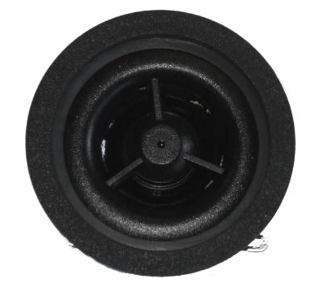

Gradient K10CB

Best.-Nr.: I-1399017

- nicht lieferbar (_)

mm Hochtöner mit hochwertiger-Membran.

  • Frequenzbereich = 2500-40000 Hz
  • Impedanz R = 8 Ohm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 50 mm
  • Einbautiefe (nicht eingefräst) t = 18 mm

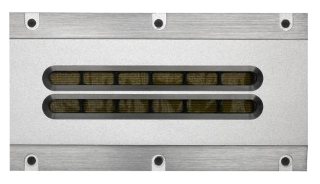

Gradient GRT-175A

Best.-Nr.: I-1381637

- nicht lieferbar

Bändchenhochtöner.

  • Belastbarkeit (Nenn/Musik) = 50/30 W
  • Frequenzbereich = 2500-40000 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Aussendurchmesser d = 175x90 mm
  • Gewicht m = 0,65 kg


Gradient GRT-195/MK2

Best.-Nr.: I-1381603

- nicht lieferbar

Bändchenhochtöner.

  • Belastbarkeit (Nenn/Musik) = 50/85 W
  • Frequenzbereich = 3000-20000 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 102 dB (2,83V; 1m)
  • Aussendurchmesser d = 196x126 mm

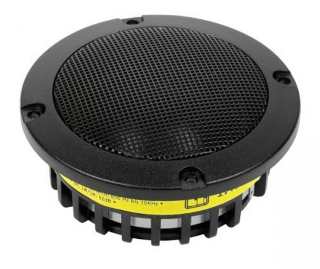

Gradient MD9550

Best.-Nr.: I-5005

- nicht lieferbar (_)

Mitteltöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/120 W
  • Frequenzbereich = 750-10000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Schwingspuleninduktivität L = 0,077 mH
  • Freiluftgesamtgüte Qts = 0,64 (Qms=2,75, Qes=0,83)
  • Durchmesser der Schwingspule = 50 mm
  • Einbaudurchmesser d = 78 mm
  • Aussendurchmesser d = 95 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm


Gehäuse-Empfehlung 1:
geschlossene Box mit 0,35 Liter
ab 219/138 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,2 Liter BR-Box
mit 2cm-Rohr der Länge 6 cm
ab 115/90 Hz (-3dB/-8dB).

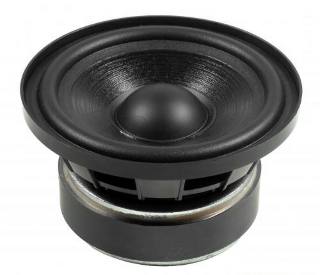

Gradient TPC80NV

Best.-Nr.: I-1382101

- nicht lieferbar (_)

7 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/80 W
  • Frequenzbereich = 80-8000 Hz
  • Resonanzfrequenz fs = 93 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Effektive Membranfläche Sd = 35 cm2
  • Bewegte Masse incl. Luftlast mms = 2,5 g
  • Äquivalentvolumen Vas = 1,9 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=2,63, Qes=0,38)
  • Durchmesser der Schwingspule = 19 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 80 mm
  • Einbautiefe (nicht eingefräst) t = 45 mm


Gradient GPM 100 TV

Best.-Nr.: I-1381625

- nicht lieferbar (_)

9 cm Tieftöner mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 100-6000 Hz
  • Resonanzfrequenz fs = 71 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,4 Ohm
  • Kraftfaktor BL = 3,3 N/A
  • Effektive Membranfläche Sd = 46,6 cm2
  • Bewegte Masse incl. Luftlast mms = 3 g
  • Äquivalentvolumen Vas = 5 l
  • Freiluftgesamtgüte Qts = 0,63 (Qms=1,966, Qes=0,927)
  • Durchmesser der Schwingspule = 18 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 89 mm
  • Aussendurchmesser d = 100,5 mm
  • Einbautiefe (nicht eingefräst) t = 59,7 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 6 Liter
ab 113/71 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit 4x HP100 der Länge 97 cm
ab 51/44 Hz (-3dB/-8dB).

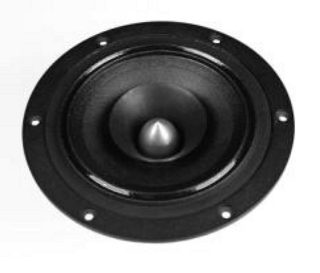

Gradient AX-05

Best.-Nr.: I-1381650

- nicht lieferbar (_)

6 cm Breitbandlautsprecher mit Kevlar-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 76,94 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90,16 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,0 Ohm
  • Kraftfaktor BL = 5,06 N/A
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 5,16 g
  • Äquivalentvolumen Vas = 8,35 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=7,26, Qes=0,58)
  • Durchmesser der Schwingspule = 25 mm
  • Aussendurchmesser d = 104 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 10 Liter
ab 102/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit 4x HP100 der Länge 70 cm
ab 49/40 Hz (-3dB/-8dB).

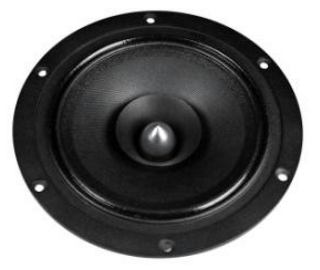

Gradient AX-06

Best.-Nr.: I-1381660

- nicht lieferbar (_)

8 cm Breitbandlautsprecher mit Kevlar-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 55,94 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,32 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 5,79 N/A
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 7,48 g
  • Äquivalentvolumen Vas = 28,29 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=7,31, Qes=0,46)
  • Durchmesser der Schwingspule = 25 mm
  • Aussendurchmesser d = 132 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 2,5 Liter
ab 104/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,1 Liter BR-Box
mit HP35 der Länge 9 cm
ab 55/43 Hz (-3dB/-8dB).

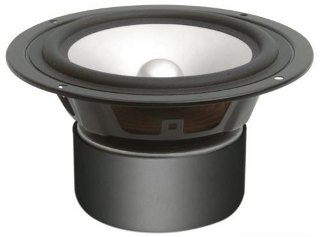

Gradient W130AL8

Best.-Nr.: I-1399001

- nicht lieferbar (_)

14 cm Breitbandlautsprecher mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 75/100 W
  • Frequenzbereich = 40-6000 Hz
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,14 Ohm
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 9,8 g
  • Äquivalentvolumen Vas = 13,4 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=1,75, Qes=0,42)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 147 mm
  • Einbautiefe (nicht eingefräst) t = 79 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 54 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
218 Liter BR-Box
mit 4x HP100 der Länge 27 cm
ab 28/24 Hz (-3dB/-8dB).

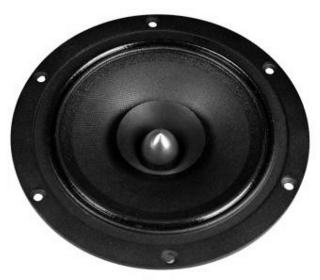

Gradient AX-08

Best.-Nr.: I-1381680

- nicht lieferbar (_)

11 cm Breitbandlautsprecher mit Kevlar-Membran. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben.

  • Resonanzfrequenz fs = 41,63 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,19 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 5,89 N/A
  • Effektive Membranfläche Sd = 210 cm2
  • Bewegte Masse incl. Luftlast mms = 11,67 g
  • Äquivalentvolumen Vas = 79,92 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=8,91, Qes=0,56)
  • Durchmesser der Schwingspule = 25 mm
  • Aussendurchmesser d = 165 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 9 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP70 der Länge 14 cm
ab 36/30 Hz (-3dB/-8dB).

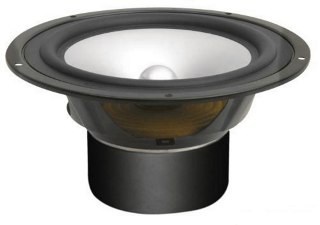

Gradient W160AL8

Best.-Nr.: I-1399002

- nicht lieferbar (_)

16 cm Tiefmitteltöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/100 W
  • Frequenzbereich = 40-4500 Hz
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,18 Ohm
  • Effektive Membranfläche Sd = 125 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 21 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=2,13, Qes=0,59)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 171 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 6,7 Liter
ab 81/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit HP70 der Länge 21 cm
ab 42/33 Hz (-3dB/-8dB).

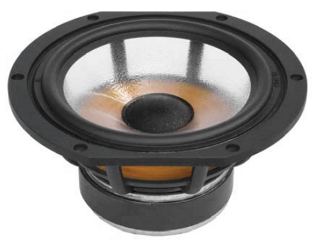

Gradient GDS 182

Best.-Nr.: I-1381630

- nicht lieferbar (_)

17 cm Tiefmitteltöner mit Polypropylen-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 37,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,3 Ohm
  • Kraftfaktor BL = 6,8 N/A
  • Schwingspuleninduktivität L = 0,36 mH
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 15,7 g
  • Äquivalentvolumen Vas = 29,9 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,73, Qes=0,43)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 155 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt


Gradient MDS10DVC

Best.-Nr.: I-1391002

- nicht lieferbar (_)

26 cm Tieftöner mit Kevlar-Membran. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben. Der Lautsprecher hat eine Metallfrontplatte mit 4 mm Stärke.

  • Belastbarkeit (Nenn/Musik) = 300/450 W
  • Frequenzbereich = -400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Schwingspuleninduktivität L = 1,12 mH
  • Effektive Membranfläche Sd = 346 cm2
  • Bewegte Masse incl. Luftlast mms = 90,2 g
  • Äquivalentvolumen Vas = 47 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=7,82, Qes=0,24)
  • Durchmesser der Schwingspule = 65 mm
  • Lineare Auslenkung xlin = +/- 16 mm
  • Einbaudurchmesser d = 239 mm
  • Aussendurchmesser d = 278 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm


Gehäuse-Empfehlung 1:
geschlossene Box mit 53 Liter
ab 52/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
199 Liter BR-Box
mit 2x HP100 der Länge 21 cm
ab 26/21 Hz (-3dB/-8dB).

Gradient GCP 312/8

Best.-Nr.: I-1381620

- nicht lieferbar (_)

30 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 100/300 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 26 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,16 Ohm
  • Kraftfaktor BL = 11,7 N/A
  • Effektive Membranfläche Sd = 460 cm2
  • Bewegte Masse incl. Luftlast mms = 57 g
  • Äquivalentvolumen Vas = 194 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,06, Qes=0,49)
  • Durchmesser der Schwingspule = 52 mm
  • Lineare Auslenkung xlin = +/- 4,75 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 128 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 39 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
118 Liter BR-Box
mit 2x HP100 der Länge 26 cm
ab 34/27 Hz (-3dB/-8dB).

Gradient GCP 312/4

Best.-Nr.: I-1381619

- nicht lieferbar (_)

30 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 100/300 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 24,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 8,3 N/A
  • Effektive Membranfläche Sd = 460 cm2
  • Bewegte Masse incl. Luftlast mms = 47,5 g
  • Äquivalentvolumen Vas = 263 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,47, Qes=0,375)
  • Durchmesser der Schwingspule = 52 mm
  • Lineare Auslenkung xlin = +/- 4,75 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 128 mm
zum PDF-Datenblatt


Gradient GDT 78 neo

Best.-Nr.: I-1381610

- nicht lieferbar (_)

25 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 2500-18000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 54 mm
  • Aussendurchmesser d = 78 mm
  • Einbautiefe (nicht eingefräst) t = 14,5 mm
zum PDF-Datenblatt


Gradient GRT 116

Best.-Nr.: I-1381602

- nicht lieferbar (_)

Bändchenhochtöner. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 2500-20000 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,5 Ohm
  • Schwingspuleninduktivität L = - mH
  • Effektive Membranfläche Sd = - cm2
  • Lineare Auslenkung xlin = +/- - mm
  • Aussendurchmesser d = 116x85 mm
  • Einbautiefe (nicht eingefräst) t = 33 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 111/70 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,3 Liter BR-Box
mit HP35 der Länge 4 cm
ab 50/43 Hz (-3dB/-8dB).

Gradient GPM 100

Best.-Nr.: I-1381624

- nicht lieferbar (_)

9 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 100-6000 Hz
  • Resonanzfrequenz fs = 74 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,36 Ohm
  • Kraftfaktor BL = 3,7 N/A
  • Effektive Membranfläche Sd = 46,6 cm2
  • Bewegte Masse incl. Luftlast mms = 3,1 g
  • Äquivalentvolumen Vas = 4,5 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=1,8, Qes=0,766)
  • Durchmesser der Schwingspule = 18 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 89 mm
  • Aussendurchmesser d = 100,5 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm
zum PDF-Datenblatt


Gradient GDT 104 R/TV

Best.-Nr.: I-1381622

- nicht lieferbar (_)

25 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 45 W
  • Frequenzbereich = 2500-18000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 44,8 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 93/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,9 Liter BR-Box
mit HP50 der Länge 16 cm
ab 45/37 Hz (-3dB/-8dB).

Gradient GCP 150

Best.-Nr.: I-1381626

- nicht lieferbar (_)

13 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 45-5000 Hz
  • Resonanzfrequenz fs = 51 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,65 Ohm
  • Kraftfaktor BL = 6,2 N/A
  • Effektive Membranfläche Sd = 72,3 cm2
  • Bewegte Masse incl. Luftlast mms = 8,5 g
  • Äquivalentvolumen Vas = 8,5 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=2,35, Qes=0,533)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4,25 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 65,5 mm
zum PDF-Datenblatt


Gehäuse-Empfehlung 1:
geschlossene Box mit 3,3 Liter
ab 91/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13 Liter BR-Box
mit HP50 der Länge 16 cm
ab 44/36 Hz (-3dB/-8dB).

Gradient GCP 150 TV

Best.-Nr.: I-1381616

- nicht lieferbar (_)

13 cm Tieftöner mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 80-5000 Hz
  • Resonanzfrequenz fs = 51 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,8 Ohm
  • Kraftfaktor BL = 6 N/A
  • Effektive Membranfläche Sd = 72,3 cm2
  • Bewegte Masse incl. Luftlast mms = 8,4 g
  • Äquivalentvolumen Vas = 8,6 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,12, Qes=0,57)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
zum PDF-Datenblatt


Gradient GCP 188

Best.-Nr.: I-1381617

- nicht lieferbar (_)

17 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 40-4000 Hz
  • Resonanzfrequenz fs = 43,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,3 Ohm
  • Kraftfaktor BL = 5,76 N/A
  • Effektive Membranfläche Sd = 135 cm2
  • Bewegte Masse incl. Luftlast mms = 11,5 g
  • Äquivalentvolumen Vas = 29,6 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=4,29, Qes=0,69)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 188 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
zum PDF-Datenblatt


Gradient GCP 226

Best.-Nr.: I-1381618

- nicht lieferbar (_)

21 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/140 W
  • Frequenzbereich = 30-3000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 8,6 l
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 186 mm
  • Aussendurchmesser d = 226 mm
  • Einbautiefe (nicht eingefräst) t = 106 mm
zum PDF-Datenblatt

Hochtöner   Tieftöner   Auslauftypen
Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright (c) Daniel Gattig, 2023; All rights reserved. - Irrtum vorbehalten
