Fountek-Bändchen, Breitbänder und Tieftöner

Fountek ist ein innovativer Hersteller von Bändchen in Asien. Die Produktionsqualität, (mechanisch auch in Kleinigkeiten wie die sorgfältige rückseitige Beschichtung der Frontplatte mit Dämmstoff), die leistungsfähigen Neodym-Magneten, der hohe Wirkungsgrad, der ebene Frequenzgang haben uns so überzeugt, dass ausgesuchte Bändchen mit Metallfrontplatte (Fountek verkauft die gängigen Typen auch mit günstiger Kunststofffrontplatte) als Audaphon/Fountek-Bändchen bei Abnahme von 2 Stück selektiert/paarweise verpackt geliefert werden.

Die nachfolgenden Bändchen sind alles echte Bändchen, sie haben somit - wie alle echten Bändchen - einen Übertrager eingebaut, da das Metallbändchen mit rund 0,02 Ohm zum direkten Anschluss an die Box zu niederohmig ist.

Es gibt hierbei zwei verschiedene Materialien für das Bändchen: 0,009 mm dünne Aluminiumfolie bei den JP-Bändchen. Diese Bändchen strahlen eine unheimliche Leichtigkeit aus; sie sind jedoch mit großer Sorgfalt gegen Überlastung mit tiefen Tönen zu schützen, indem eine 18 dB Weiche verwendet wird und sie nie direkt (ohne Kondensator an einen Messeinrichtung angeschlossen werden).

Und es gibt die solidere Neo-Reihe mit einem gestärkten Bändchen, das ca. 50% schwerer und mit 0,020 mm etwa doppelt so dick ist. Sie können auch mit 12 dB-Weichen eingesetzt werden.

Ganz besonders beeindruckend ist das Neo 5i-Bändchen das mit 4 Hochleistungs-Neodym-Magneten 2,7 kg auf die Wage bringt.




Ribbons

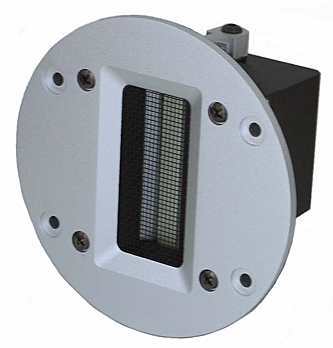

Fountek Neo CD 3.0       Best.-Nr.: fo-cd30       EUR 92,00
Bändchenhochtöner.
  • Frequenzbereich = 1400-40000 Hz
  • Resonanzfrequenz fs = 400 Hz
  • Impedanz R = 7 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Effektive Membranfläche Sd = 4,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,018 g
  • Einbaudurchmesser d = 90 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 68 mm
zum PDF-Datenblatt

Fountek Neo CD 2.0       Best.-Nr.: fo-cd20       EUR 114,00
Bändchenhochtöner.
  • Frequenzbereich = 1200-40000 Hz
  • Resonanzfrequenz fs = 350 Hz
  • Impedanz R = 7 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Effektive Membranfläche Sd = 9,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,034 g
  • Aussendurchmesser d = 164 x 70,4 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
zum PDF-Datenblatt

Fountek JP 2.0       Best.-Nr.: fo-jp20       EUR 175,00
Bändchenhochtöner.
  • Frequenzbereich = 1700-40000 Hz
  • Resonanzfrequenz fs = 370 Hz
  • Impedanz R = 7 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Effektive Membranfläche Sd = 9,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,025 g
  • Aussendurchmesser d = 164 x 70,4 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm

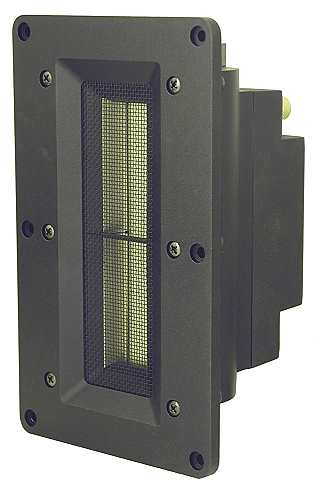

Fountek Neo Pro 5i       Best.-Nr.: fo-pro5i       EUR 279,00
Bändchenhochtöner.
  • Frequenzbereich = 650-40000 Hz
  • Resonanzfrequenz fs = 200 Hz
  • Impedanz R = 7 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,15 Ohm
  • Effektive Membranfläche Sd = 21,75 cm2
  • Bewegte Masse incl. Luftlast mms = 0,088 g
  • Aussendurchmesser d = 190 x 115 mm
  • Einbautiefe (nicht eingefräst) t = 99 mm
zum PDF-Datenblatt

großes Bild aufblenden

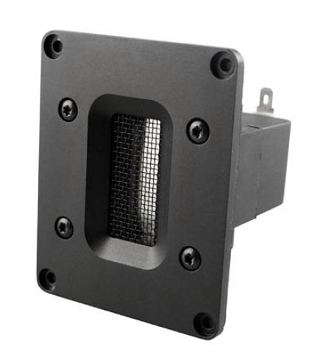

Fountek NeoCD1.0       Best.-Nr.: fo-cd10       - nicht lieferbar
Bändchenhochtöner. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 2000-40000 Hz
  • Impedanz R = 5 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 0,02 Ohm
  • Effektive Membranfläche Sd = 3,04 cm2
  • Bewegte Masse incl. Luftlast mms = 0,10 g
  • Einbautiefe (nicht eingefräst) t = 70 mm
  • Gewicht m = 0,41 kg
zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,47 Liter
ab 198/125 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,9 Liter BR-Box
mit HP35 der Länge 11 cm
ab 91/77 Hz (-3dB/-8dB).

Fountek FE85       Best.-Nr.: fo-fe85       - nicht lieferbar
7 cm Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 12 W
  • Frequenzbereich = 100-25000 Hz
  • Resonanzfrequenz fs = 125 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,71 N/A
  • Effektive Membranfläche Sd = 27 cm2
  • Bewegte Masse incl. Luftlast mms = 2,07 g
  • Äquivalentvolumen Vas = 0,85 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=2,13, Qes=0,67)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 83,5 mm
  • Einbautiefe (nicht eingefräst) t = 43,7 mm
  • Gewicht m = 0,47 kg
zum PDF-Datenblatt

großes Bild aufblenden

Fountek FE87       Best.-Nr.: fo-fe87       EUR 14,00
7 cm Breitbandlautsprecher mit Aluminium-Membran. Der Lautsprecher ist geschirmt.
  • Belastbarkeit (Nenn/Musik) = 13 W
  • Frequenzbereich = 100-25000 Hz
  • Resonanzfrequenz fs = 101 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,776 Ohm
  • Kraftfaktor BL = 3,1 N/A
  • Effektive Membranfläche Sd = 27,34 cm2
  • Bewegte Masse incl. Luftlast mms = 2,073 g
  • Äquivalentvolumen Vas = 1,254 l
  • Freiluftgesamtgüte Qts = 0,73 (Qms=3,381, Qes=0,939)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,0 mm
  • Einbaudurchmesser d = 76,5 mm
  • Aussendurchmesser d = 79 mm
  • Einbautiefe (nicht eingefräst) t = 52,7 mm
  • Gewicht m = 0,56 kg
zum PDF-Datenblatt

großes Bild aufblenden

Fountek FR88       Best.-Nr.: fo-fr88       EUR 18,00
8 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 105-25000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 3,152 N/A
  • Effektive Membranfläche Sd = 27,34 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,2 l
  • Freiluftgesamtgüte Qts = 0,6 (Qms=2,568, Qes=0,777)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 73,9 mm
  • Aussendurchmesser d = 88,4 mm
  • Einbautiefe (nicht eingefräst) t = 48,1 mm
  • Gewicht m = 0,58 kg
zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,58 Liter
ab 160/101 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,4 Liter BR-Box
mit 2cm-Rohr der Länge 5 cm
ab 75/63 Hz (-3dB/-8dB).

Fountek FR88EX       Best.-Nr.: fo-fr88EX       EUR 36,00
8 cm Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 95-20000 Hz
  • Resonanzfrequenz fs = 95 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84,3 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,313 N/A
  • Effektive Membranfläche Sd = 27,34 cm2
  • Bewegte Masse incl. Luftlast mms = 2,356 g
  • Äquivalentvolumen Vas = 1,269 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=1,96, Qes=0,622)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 73 mm
  • Aussendurchmesser d = 88,4 mm
  • Einbautiefe (nicht eingefräst) t = 38 mm
  • Gewicht m = 0,35 kg
zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,48 Liter
ab 167/105 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,9 Liter BR-Box
mit 2cm-Rohr der Länge 6 cm
ab 79/65 Hz (-3dB/-8dB).

Fountek FR89EX       Best.-Nr.: fo-fr89EX       EUR 44,00
8 cm Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 25 W
  • Frequenzbereich = 70-2000 Hz
  • Resonanzfrequenz fs = 97 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 3,781 N/A
  • Effektive Membranfläche Sd = 27,34 cm2
  • Bewegte Masse incl. Luftlast mms = 2,611 g
  • Äquivalentvolumen Vas = 1,111 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=1,642, Qes=0,652)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 73 mm
  • Aussendurchmesser d = 88,4 mm
  • Einbautiefe (nicht eingefräst) t = 46,9 mm
  • Gewicht m = 0,525 kg
zum PDF-Datenblatt
Bändchen   Breitbänder
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
