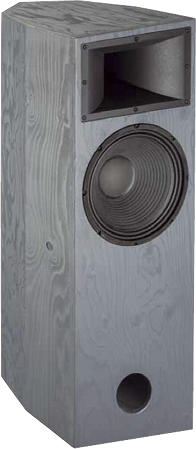

Ephedra 2016   L'enceinte en colonne de K+T 4/2016

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 94 dB
  • Dimensions (HxLxP): 1056 x 356 x 402 mm
  • Réponse en fréquence (-8dB): 43 - 20000 Hz
  • Fréquence(s) de coupure: 800 Hz
  • Principe: bassréflex

Holger Barske et Thomas Schmidt ouvre la saison du jardinage en proposant une enceinte d'étagère avec des haut-parleurs PA de Monacor et Celestion.

Le filtre est composé d'un passe-haut de deuxième ordre (12 dB/octave) pour le tweeter, et de d'un passe-bas de deuxième ordre (12dB/octave) pour le boomer.

Le réponse en fréquence est axial, sinon très linéaire pour un angle compris 15 degrés et exempte de traînage. Les distortions non-linéaires sont faible: pour un niveau de 95 dB à 1m, elles restent en dessous de 1% entre 200 et 6000 Hz! A 105 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 2%.

Notre kit se compose de

  • Celestion CDX1-1747, 1.75 pouce-Kapton-Driver
  • Grave-médium Monacor SP12/200PA, 100 dB
  • Pavillon Monacor MRH-200, 320 x 198 mm
  • Évent bass-reflex Ephedra
  • Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 1,5x Mousse alvéolée N25-30, 100 x 50 cm, noir
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x2,5 mm2, translucide
  • 2x Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 2,7 uF / 400 Vdc
  • Condensateur Audaphon MKT 33 uF / 160 Vdc
  • Condensateur Audaphon MKT 47 uF / 160 Vdc
  • Autoformer 8Ohm, 30W/500Hz -8...-14dB
  • Bobine à air Mundorf L140 3,3 mH/0,58 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Bobine à air 0,7 mm , 0,56 mH/0,55 Ohm
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 448,00 hors TVA: € 376.47 / $ 444.24

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs Clarity Cap. Les Bobines à air vernie sont utilisé pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau, l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus le l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec composants High End sans ébénisterie, prix par unité   EUR 477,00 hors TVA: € 400.84 / $ 472.99

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 13,85 hors TVA: € 11.64 / $ 13.73

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.54
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
