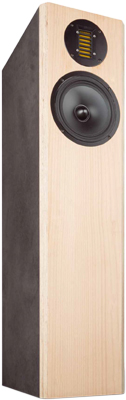

Emotion 2017   Standlautsprecher aus Zeitschrift K+T 4/2017

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): 85 dB
  • Maße (HxBxT): 914 x 218 x 345 mm
  • Frequenzbereich (-8dB): 35 - 23000 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: Bassreflexbox

Omnes Audio Emotion 2017 ist ein zwei-Wege Standlautsprecher.

Omnes Audio Emotion 2017 ist ein Transmissionline-Lautsprecher mit Chassis der Firma Omnes Audio und Firma Tang Band.

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Omnes Audio AMT 60
- einen Mitteltieftöner Tang Band W6-623

Der Lautsprecher wurde von Thorsten Fischer entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Mitteltieftonlautsprecher.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Es braucht maximal die ersten zwei Takte von Neil Diamonds wunderbarem "Trouble Me" um festzustellen, dass die Abstimmung des Hochtöners gelungen ist. Beim AMT ist ein leicht fallender Frequenzgang Pflicht und den gibt's hier sowohl im Frequenzgangschrieb sicht- wie im Hörraumdurchgang hörbar. Bestens integriert, sanft, extrem selbstverständlich und samtig tönt die Emotion 2017 obenherum. Unter Umständen schon ein kleines bisschen auf der zu ruhigen Seite, aber das nehme ich gerne in Kauf: Hauptsache nicht dieser "Hallo, ich bin ein AMT"-Sound. Und Junge, das Ding kann tief. Auf unserer Standardposition, die nicht eben für Zurückhaltung im Oberbass bekannt ist, rumort die Emotion 2017 eindeutig zu heftig. Ein halber Meter weiter vorne und die Welt ist in Ordnung: Eine große Trommel wie die auf der "Misa Criolla" klingt voll, rund und wuchtig. Nicht mit letzter Trockenheit und Präzision, aber mit Autorität und erstaunlicher Ausdehnung nach unten. In Anbetracht des Preises: große Klasse. Auch vermag es die Box, den Chor auf diesem Titel wunderbar aufzufächern, den Solisten sehr gut freizustellen und für einen überaus überzeugenden Raumeindruck zu sorgen. Der Eindruck des sanften, gediegenen Klangbildes bleibt und zieht sich durch die gesamte Vorstellung dieses tollen Lautsprechers. Nach einem so kompletten und edel wirkenden Sound für derart überschaubares Geld muss man lange suchen!"

Unser Bausatz besteht aus

  • Tang Band W6-623C 6 Zoll Papier Mitteltieftöner
  • Omnes Audio AMT 60.1 (Runde Frontplatte)
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Noppenschaumplatten N25 100x50x4cm anth/schwarz
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, Kreuzschlitz, 8 Stück
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 5,6 μF / 400 Vdc
  • Audaphon MKP CAP Superior 12 μF / 400 Vdc
  • Audaphon MKT Kondensator 6,8 μF / 160 Vdc
  • 1,0 mm Luftspule, 0,10 mH/0,14 Ohm
  • 1,4 mm Luftspule, 1,8 mH/0,41 Ohm
  • 0,7 mm Luftspule, 0,15 mH/0,25 Ohm
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher mit rundem Air Motion Transformer   - nicht lieferbar

Bausatz ohne Gehäuse, Preis pro Lautsprecher mit eckigem Air Motion Transformer   - nicht lieferbar

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren sind hochwertige Clarity Cap und Audaphon MKP-Kondensatoren.

Bausatz mit High-End-Weicheohne Gehäuse, Preis pro Lautsprecher mit rundem Air Motion Transformer   - nicht lieferbar

Bausatz mit High-End-Weicheohne Gehäuse, Preis pro Lautsprecher mit eckigem Air Motion Transformer   - nicht lieferbar

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 15,10 ohne MwSt: € 12.69 / $ 13.70

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
