Eira   L'enceinte compacte de K+T 2/2017

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 87 dB
  • Dimensions (HxLxP): 700 x 180 x 250 mm
  • Réponse en fréquence (-8dB): 45 - 26000 Hz
  • Fréquence(s) de coupure: 2200 Hz
  • Principe: bassréflex
agrandir

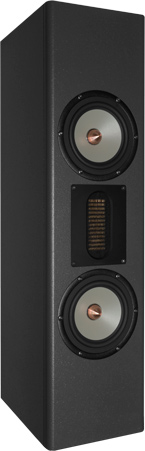

Eira est une enceinte de deux voies avec port tubulaire de basses pour un son plus profond.

Eira est une enceinte compacte avec haut-parleur air motion transformer Audaphon AMT 1i et deux boomers Seas Excel W15CH001.

Eira a été développée par Daniel Gattig et Dennis Frank.

Le filtre est composé d'un passe-haut de deuxième ordre (12 dB/octave) pour le ruban (air motion transformer). Au niveau de la sortie, un diviseur de tension, dont le niveau est réglé pour les cors d'aigus. Afin que celui-ci puisse reproduire les hautes fréquences, un condensateur est couplé en parallèle à une résistance en série. Les haut-parleur de médium-grave sont alimentés par un filtre passe-bas de deuxième ordre.

La réponse en fréquence de l'enceinte est stable entre 40 Hz et 20 000 Hz. La réponse du spectre est excellente (sauf une résonance chez 500 Hz). Les distortions non-linéaires à 85dB (1m) sont, à partir de 500 Hz, pratiquement toutes en dessous de 0,2%.

Notre kit se compose de

  • Audaphon AMT-1i
  • 2x Seas Excel W15CH001 (E0037-08S)
  • 2x Évent bass-reflex HP70, 68x160 mm, noir
  • 2x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 1,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,8 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 8,2 uF / 400 Vdc
  • Condensateur Audaphon MKT 22 uF / 160 Vdc
  • Bobine à air 1,3 mm , 0,82 mH/0,275 Ohm
  • Bobine à air 0,7 mm , 0,33 mH/0,48 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 10W 5,6 Ohm 2% (vert-bleu-or)

Composants sans ébénisterie, prix par unité   EUR 886,00 hors TVA: € 744.54 / $ 878.55

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène de Clarity Cap. Les bobines sont bobines à air vernie pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 918,00 hors TVA: € 771.43 / $ 910.29

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité. Pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 12,80 hors TVA: € 10.76 / $ 12.69

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,10 hors TVA: € 4.29 / $ 5.06
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)

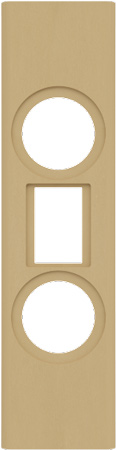

Paroi frontale faite de MDF
prix par unité   EUR 25,00 hors TVA: € 21.01 / $ 24.79

Boîtier déjà fini
prix par unité   EUR 250,00 hors TVA: € 210.08 / $ 247.90

Boîtier déjà fini, peint en structure
prix par unité   EUR 350,00 hors TVA: € 294.12 / $ 347.06

Mesures Eira

Grafik

Photos Eira

Grafik

plan à l'échelle Eira

Grafik
