Aufbau Eira

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Eira

Der Aufbau der Eira ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Eira

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Eira zusammengebaut werden kann.


Eira Step 1

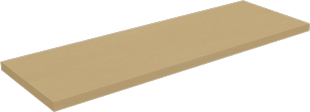

Vergrößern Das erste Seitenteil auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Eira Step 2

Vergrößern Den oberen Boden mit dem Bassreflexrohrausschnitt mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.


Eira Step 3

Vergrößern Die Rückwand einkleben.


Eira Step 4

Vergrößern Den unteren Boden anpassen und einkleben.


Eira Step 5

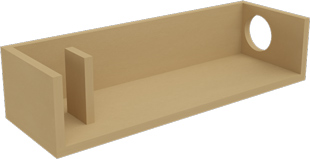

Vergrößern Die erste Versteifung anpassen und einkleben.


Eira Step 6

Vergrößern Die zweite Versteifung ausrichten und einkleben.


Eira Step 7

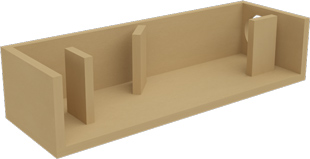

Vergrößern Die dritte Versteifung ausrichten und einkleben.


Eira Step 8

Vergrößern Das erste Bassreflexrohr von innen nach außen durch das Loch im Deckel stecken.


Eira Step 9

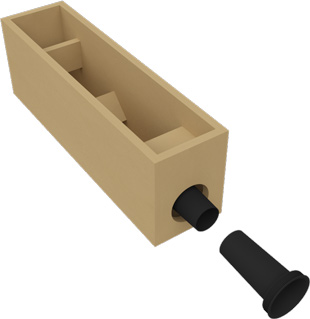

Vergrößern Das zweite Bassreflexrohr an das erste Bassreflexrohr mit Klebeband oder Kunststoffkleber ankleben.


Eira Step 10

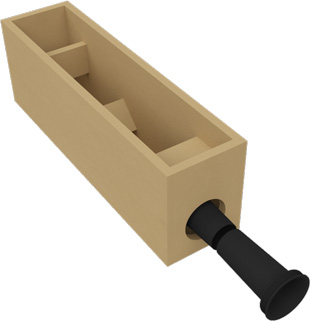

Vergrößern Die beiden verbundenen Rohre in das Gehäuse schieben.


Eira Step 11

Vergrößern Die beiden Rohre in den Ausschnitt einpressen.


Eira Step 12

Vergrößern Die Front ausrichten und aufkleben. Wenn der Leim getrocknet ist, kann das Gehäuse geschliffen und die gewünschte Oberfläche wie Lack, oder Furnier aufgebracht werden.


Eira Step 13

Vergrößern Jetzt kann der Einbau der Weiche erfolgen.


Eira Step 13 Dämmung

Vergrößern Der Lautsprecher wird komplett mit Bondum 800 ausgekleidet. 1/2 Matte Sonofil kommt in den Bereich um das Bassreflexrohr hinter den oberen Tieftöner, die Eintrittsöffnung des Bassreflexrohres dabei freilassen. 1 Matte Sonofil kommt in den unteren Bereich des Lautsprechers hinter und unterhalb des unteren Tieftöners.


Eira

Vergrößern Jetzt können die Chassis angeschlossen und eingebaut werden.

Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Eira.

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24

Sie können uns auch gern eine Email senden: info@lautsprechershop.de



zum Bausatz Eira
