Eggo 2, Standlautsprecher   in K+T 5/2012


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 94 dB
- Maße (HxBxT): 1290 x 400 x 538 mm
- Frequenzbereich (-8dB): 50 - 22000 Hz
- Trennfrequenz(en): 1750 Hz
- Prinzip: Bassreflexbox

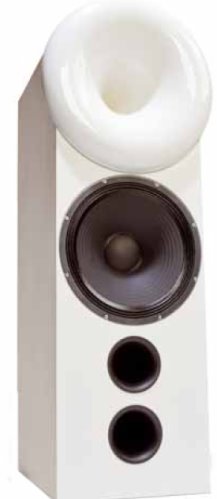

Eggo 2 ist eine leistungsfähige Bassreflex-Standbox mit 38 cm PA-Tieftöner und 48 cm Horn, das von einem 1-Zoll PA-Treiber angetrieben wird. Die Eggo 2 wurde von Thomas Schmidt und Daniel Gattig konstruiert.

Eggo 2 ist die kleine Alternative zu Eggo 1, die in einigen Eigenschaften durchaus ebenbürtig zu der großen Schwester ist:

Mit 94 dB Kennschalldruck zeigt sie fast den gleichen Wirkungsgrad; ihre nichtlinearen Verzerrungen sind bis zu hohen Pegeln gering, was nur wenige HiFi-Lautsprecher auszeichnet.

Die Frequenzweiche ist als Weiche 3. Ordnung (18 dB/Okave) aufgebaut; sie enthält im Hochtonbereich noch einen Sperr- und einen Saugkreis zur Frequenzganglinearisierung.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Ähnlich wie die große EGGO 1 geht auch das neue Modell hörbar entspannt mit jeglicher Art von Musik um - selbst bei Lautstärken, bei denen es normale Lautsprecherboxen buchstäblich schon zerrissen hätte. Lässig und leichtfüßig geht die EGGO 2 auch mit fiesen Tieftonattacken elektronischer Herkunft um - es geht eben nichts über Membranfläche und ordentlich Luft dahinter. Der Tieftonbereich drängt sich aber nicht auf, sondern sorgt für ein immer wahrnehmbares Fundament, das erst auffällt, wenn es nicht mehr da ist. Die Lässigkeit setzte sich fort über den sehr neutralen, sogar leicht analytischen Mitteltonbereich bis hin zu den Höhen, die die genau richtige Mischung aus Detailfreude, Präzision und Strahlkraft finden: Auch dieses Horn klingt nicht nach einem solchen. Der Clou an der EGGO 2 ist schon wie bei der Vorgängerin, dass sie spielt wie eine sehr gute Box und dies mit Pegelreserven tut, die man wahrscheinlich niemals im Leben abruft."

Fazit aus Klang+Ton

"Ein wunderbarer Klang, gepaart mit dynamischen Möglichkeiten, die eine ausgewachsene PA-Box blass werden lassen: Die EGGO 2 ist ein Standlautsprecher für Menschen mit etwas Platz, die Musik auch mal so genießen wollen, dass auch der Nachbar 3 Häuser weiter etwas davon hat."

Unser Bausatz besteht aus

  • Audaphon Horn, 48cm, für 1 Zoll Treiber, weiß
  • Audaphon Pro TW1/44/80 FE, 8 Ohm
  • Audaphon Pro MB 38 8, 8 Ohm
  • 2x Bassreflexrohr HP100, 100x200 mm, schwarz
  • 8x Dämmmaterial Sonofil f. 20 Liter, weiß (Polyesterwatte)
  • PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 3x Noppenschaum N25-30, 100x50cm, anthrazit
  • Polklemmen PK31, Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x2,5 mm2, transparent
  • Inbus-Holzschrauben 5x30mm, sw. 8 Stück
  • Bauplan für den Bausatz

  • 2x Mundorf Elko glatt, 22uF / 70 Vdc
  • Mundorf Elko glatt, 33uF / 70 Vdc
  • ClarityCap PWA Kondensator 12 uF / 160 Vdc
  • 2x Audaphon MKP CAP Superior 2,7 uF / 400 Vdc
  • Audaphon MKP CAP Superior 3,9 uF / 400 Vdc
  • 0,7 mm Luftspul, 0,47 mH/0,50 Ohm
  • 1,0 mm Luftspule, 0,82 mH/0,44 Ohm
  • 1,0 mm Luftspule, 1,2 mH/0,54 Ohm
  • 1,4 mm Luftspule, 1,5 mH/0,38 Ohm
  • 1,4 mm Luftspule, 2,2 mH/0,46 Ohm
  • Keramikwiderstand 18 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 6,8 Ohm 2% (blau-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)
  • Metalloxidwiderstand MOX10 22 Ohm 2% (rot-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Box EUR 716,00 ohne MwSt: € 601.68 / $ 703.97

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767, Preis pro Stück: EUR 7,60 ohne MwSt: € 6.39 / $ 7.47
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)

Bausatz mit High-End-Weiche

Unser Bausatz mit High-End-Frequenzweiche enthält durchweg MKP-Kondensatoren; in Reihe zu dem Hochtontreiber sogar ClarityCap ESA-Kondensatoren. Als Spulen kommen durchweg Backlackspulen zum Einsatz, die einen geringeren Mikrofonieeffekt aufweisen.

  • ClarityCap PWA Kondensator 12 uF / 160 Vdc
  • 2x ClarityCap PWA Kondensator 22 uF / 160 Vdc
  • ClarityCap PWA Kondensator 33 uF / 160 Vdc
  • 2x ClarityCap ESA Kondensator 2,7uF / 250 Vdc
  • ClarityCap ESA Kondensator 3,9uF / 250 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,82 mH/0,45 Ohm
  • Mundorf Backlack-Luftspule BL100, 1,2 mH/0,54 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,5 mH/0,38 Ohm
  • Mundorf Backlack-Luftspule BL140, 2,2 mH/0,46 Ohm
  • MResist Supreme-Widerstand 18 Ohm / 20 Watt
  • Metalloxidwiderstand MOX10 6,8 Ohm 2% (blau-grau-gold)
  • 2x Metalloxidwiderstand MOX10 8,2 Ohm 2% (grau-rot-gold)
  • Metalloxidwiderstand MOX10 22 Ohm 2% (rot-rot-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 799,00 ohne MwSt: € 671.43 / $ 785.57

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767, Preis pro Stück: EUR 7,60 ohne MwSt: € 6.39 / $ 7.47
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
