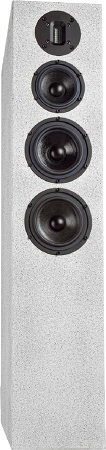

Diva Simone   L'enceinte en colonne de K+T 4/2015

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 970 x 200 x 330 mm
  • Réponse en fréquence (-8dB): 38 - 30000 Hz
  • Fréquence(s) de coupure: 350, 3800 Hz
  • Principe: bassréflex

Diva Simone est une enceinte sur pied classique à 3 voies qui a été développée par Von Jens Heerklotz alias "Sonic-Fury". Dans cette enceinte, le Monacor MSH-115HQ est utilisé pour le haut-parleur de médium, deux SPH-145HQ pour celui des basses et aussi un tweeter à ruban RBT-10

Le filtre se compose d'un passe haut du troisième ordre (18 dB/octave) pour les aigus, un passe bande (passe haut du premier ordre et passe-bas du troisième ordre) pour les médiums et un passe-bas du premier ordre (6 dB/octave) pour les basses.

La réponse en fréquence de l'enceinte est équilibrée avec une légère augmentation du niveau entre 3000 et 20000 Hz, et deux petites depressions entre 1500 et 3000 Hz qui ne devraient pas se faire remarquer. La réponse du spectre est pratiquement exempte de traînage. Les déformations non linéaires à faible niveau sonore (85 dB, 1m) sont inférieures à 1,5% à partir de 200 Hz et ne dépasse pas les 3% à plus forte puissance sonore (95 dB, 1m).

Notre kit se compose de

  • Ruban Monacor RBT-10
  • hp médium Monacor MSH-115HQ
  • 2x Boomer Monacor SPH-145HQ
  • Évent bass-reflex HP70 XL, 70x220 mm, noir
  • 2x Sonofil
  • Mousse alvéolée N25 100x50x4 cm, noir
  • Bornier T105 Au avec bornes en laiton plaquées or
  • 3m de câble haut-parleur 2x1,5 mm2, translucide
  • 0,5x Vis Pan 3,5x17 noir, empreinte cruciforme, 8 pièces
  • 3x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 5,6 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 15 uF / 400 Vdc
  • Condensateur Audaphon MKT 10 uF / 160 Vdc
  • Condensateur Audaphon MKT 15 uF / 160 Vdc
  • Condensateur Audaphon MKT 47 uF / 160 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 390 uF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 560 uF/63 VDC
  • Bobine à air Mundorf L140 3,9 mH/0,65 Ohm
  • 2x bobine à air 1,0 mm 0,18 mH/0,19 Ohm
  • Bobine à air 1,0 mm 0,56 mH/0,36 Ohm
  • Bobine à noyau en H Mundorf H71 4,7 mH/0,46 0hm
  • Bobine à noyau en H Mundorf H100 5,6 mH/0,39 0hm
  • Résistance céramique 3,3 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 2,7 Ohm 2% (rouge-violet-or)
  • Résistance oxyde de métal, 10W 4,7 Ohm 2% (jaune-violet-or)
  • Résistance oxyde de métal, 10W 5,6 Ohm 2% (vert-bleu-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 408,00 hors TVA: € 342.86 / $ 320.43

Kit avec filtre haut de gamme

Kit avec composants High End sans ébénisterie, prix par unité   EUR 463,00 hors TVA: € 389.08 / $ 363.62

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,99 hors TVA: € 10.08 / $ 9.42

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 3.69
Nous vous recommandons trois supports par enceinte (donc 6 pour une paire d´enceintes)
