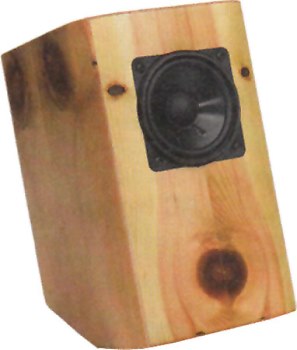

DigiBox 87HP   L'enceinte d'étagère de Hobby Hifi 5/2016

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 242 x 150 x 190 mm
  • Réponse en fréquence (-8dB): 100 - 20000 Hz
  • Fréquence(s) de coupure: Hz
  • Principe: charge close

Digibox 87 HP est une enceinte d'étagère. Elle est équipée d'un haut-parleur Visaton SL 87 HP.

Digibox 87 HP a été développée par Bernd Timmermanns.

Le filtre est composé de deux trappes (RLC) en serie et un curcuit correcteur et un passe-haut.

La réponse en fréquence est équilibrée de 300 Hz à 6 kHz et exempte de traînage. Les distortions non-linéaires sont faible: pour un niveau de 90 dB à 1m, elles restent en dessous de 1% entre 400 et 15000 Hz!

Digibox 87 HP avec filtres passe-haut différents

Notre kit 130 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 220 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 2,7 Ohm 2% (rouge-violet-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 57,00 hors TVA: € 47.90 / $ 55.56

Notre kit 140 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 180 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 1,8 Ohm 2% (marron-gris-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 57,00 hors TVA: € 47.90 / $ 55.56

Notre kit 150 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 150 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 1,0 Ohm 2% (brun-noir-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 56,00 hors TVA: € 47.06 / $ 54.59

Notre kit 160 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 22 uF/100 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 100 uF/100 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 0,39 Ohm 5% (orange-blanc-argent)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 58,00 hors TVA: € 48.74 / $ 56.54

Notre kit 170 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 100 uF/100 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Résistance oxyde de métal, 10W 1,2 Ohm 2% (brun-rouge-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 59,00 hors TVA: € 49.58 / $ 57.51

Notre kit 180 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur électrolytique Mundorf à film rugueux, 82 uF/100 VDC
  • Condensateur électrolytique Mundorf à film lisse, 1,5 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 6,8 uF / 70 VDC
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Résistance oxyde de métal, 10W 0,68 Ohm 5% (bleu-gris-argent)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 59,00 hors TVA: € 49.58 / $ 57.51

Kit avec filtre haut de gamme

Le Kit haut de gamme contient deux condensateurs MKP. Deux bobines sont bobines à air vernie pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau, l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus le l'enroulement de la bobine est serré, moins le signal utile est faussé).

Notre high-end kit 130 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 22uF / 70 VDC
  • 2x Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Résistance oxyde de métal, 10W 2,7 Ohm 2% (rouge-violet-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 83,00 hors TVA: € 69.75 / $ 80.91

Notre high-end kit 140 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 82uF / 50 VDC
  • Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Résistance oxyde de métal, 10W 1,8 Ohm 2% (marron-gris-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 79,00 hors TVA: € 66.39 / $ 77.01

Notre high-end kit 150 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 68uF / 50 VDC
  • Condensateur électrolytique Mundorf à film lisse, 82uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Résistance oxyde de métal, 10W 1,0 Ohm 2% (brun-noir-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 77,00 hors TVA: € 64.71 / $ 75.06

Notre high-end kit 160 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 22uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Résistance oxyde de métal, 10W 0,39 Ohm 5% (orange-blanc-argent)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 75,00 hors TVA: € 63.03 / $ 73.11

Notre high-end kit 170 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Résistance oxyde de métal, 10W 1,2 Ohm 2% (brun-rouge-or)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 81,00 hors TVA: € 68.07 / $ 78.96

Notre high-end kit 180 Hz se compose de

  • Visaton SL87 FE, 8 Ohm
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • 0,5x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,5 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 5,6 uF / 70 VDC
  • Condensateur électrolytique Mundorf à film lisse, 82uF / 50 VDC
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine à air Mundorf L50 4,7 mH/5,07 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Résistance oxyde de métal, 10W 0,68 Ohm 5% (bleu-gris-argent)
  • Résistance oxyde de métal, 3W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 3W 10 Ohm 2% (marron-noir-noir)
  • Résistance oxyde de métal, 3W 15 Ohm 2% (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 80,00 hors TVA: € 67.23 / $ 77.98

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102mm, étamé, prix à l´unité:   EUR 3,70 hors TVA: € 3.11 / $ 3.61
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)


Retour vers la page d'accueil   vers les kits de Hobby HiFi
