Cuando   L'enceinte compacte de K+T 4/2015

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 81 dB
  • Dimensions (HxLxP): 310 x 180 x 230 mm
  • Réponse en fréquence (-8dB): 50 - 31000 Hz
  • Fréquence(s) de passage: 1400 Hz
  • Principe: basse réflexe

Cuando est un haut-parleur compact bassreflex haut de gamme avec une fréquence de coupure basse de 1400 Hz. La séparation s'effectue avec un filtre d'ordre un (6 dB par octave) afin d'éviter une déterioration de la tonalité et de pouvoir situer le haut-parleur les yeux fermés. Dans le Cuando, sont utilisés l'excellent Wavecor WF120CU07 pour le haut parleur de basse et le remarquable Wavecor TW030WA12 pour le haut parleur d'aigus.

le filtre est composé d'un passe haut du premier ordre (6 dB/octave) pour le haut-parleur d'aigus et un passe bas du premier ordre (6 dB / Oktave) pour le haut-parleur de basse. Un correcteur travaille en parallèle au haut-parleur de basse afin de linéariser les points de résonnances autour de 850 Hz

La réponse en fréquence de l'enceinte est très linéaire entre 70 Hz et 20 000 Hz, à part une petite depression à 3500 Hz qui est due aux bords du carter. La réponse du spectre est pratiquement exempte de traînage. Les distortions non-linéaires à faible niveau sonore (85 dB, 1m) sont inférieur à 0,3% à partir de 600Hz et restent également en dessous de 1% pour un niveau de 95dB à 1m.

Sur les informations techniques données par le magazine Klang+Ton se trouve une erreur, le niveau sonor du Cuando est de 81 dB et non de 11 dB.

Un extrait du magazine Klang+Ton

La boxe se comporte également bien dans notre grande salle d'écoute dotée d'une acoustique relativement uniforme. L'entrée en basses est étonnament puissante, pas aussi sèche qu'un gand PA-Pappe, mais une belle harmonisation automatique , qui aussi, à niveau sonore élevé, montre qu'elle a encore des réserves et qui ne comprime pas. Le Cuando joue toujours de manière équilibrée et cela non seulement dans un emplacement solide mais également dans l'environnement d'un canapé. Le haut-parleur d'aigus ne se fait absolument pas remarquer et s'occupe de son coté à produire un son d'un timbre très agréable, qui n'est ni trop insisif, ni trop lisse mais tout simplement parfait. Pour m'amuser, j'ai amené le Cuandos dans un hall, le rendu obtenu etait tout à fait bon comme l'aurait fait une Box compacte avec calotte.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA12, 8 Ohm
  • 2x Évent bass-reflex HP50, 50x145 mm, noir
  • 1,5x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,25x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 0,5x Vis à bois tête cylindrique, empreinte hexagonale, 4x16mm, noire, MZF-8614, 8 pièces
  • 0,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur ClarityCap ESA 5,6uF / 250 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 uF / 400 Vdc
  • Bobine à air 1,3 mm , 2,2 mH/0,48 Ohm
  • Bobine Mundorf à noyau F50 8.2mH/3.14Ohm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm 2% (gris-rouge-or)
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 307,00 hors TVA: € 257.98 / $ 301.84

Kit avec filtre haut de gamme

Kit avec composants High End sans ébénisterie, prix par unité   EUR 412,00 hors TVA: € 346.22 / $ 405.08

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 12,85 hors TVA: € 10.80 / $ 12.63

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.47
Nous vous recommandons un support pour une paire d´ enceinte (donc 0,5 pour un enceinte)

Paroi frontale faite de MDF
prix par unité   EUR 45,00 hors TVA: € 37.82 / $ 44.24

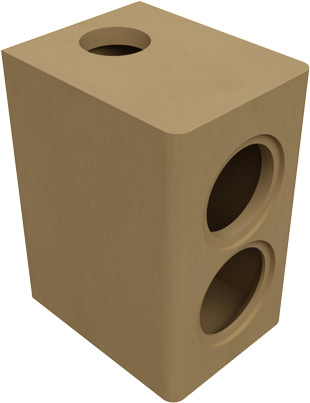

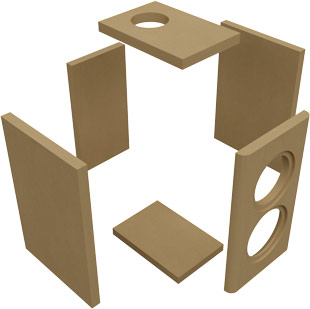

Ebénisteries MDF pour le kit Cuando
prix par unité   EUR 84,00 hors TVA: € 70.59 / $ 82.59

Boîtier déjà fini
prix par unité   EUR 119,00 hors TVA: € 100.00 / $ 117.00

Boîtier déjà fini, peint en couleur blanc
prix par unité   EUR 224,00 hors TVA: € 188.24 / $ 220.24

Mesures Cuando

Grafik

Photos Cuando

Grafik
