CT 290   L'enceinte en colonne de K+T 2/2017

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 91 dB
  • Dimensions (HxLxP): 1020 x 360 x 388 mm
  • Réponse en fréquence (-8dB): 40 - 17000 Hz
  • Fréquence(s) de coupure: 250, 4000 Hz
  • Principe: charge close

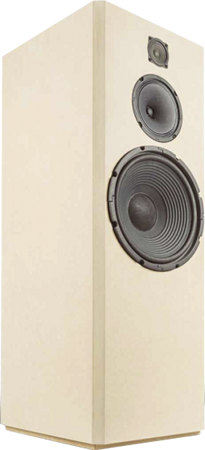

CT 290 est une enceinte colonne de trois voies.

Elle est équipée d'un boomer Visaton W300-8 Ohm, d'un haut-parleur 17 cm Visaton BG17-8 Ohm et d'un Visaton TW 70-8.

CT 290 a été développée par Holger Barske et Thomas Schmidt.

Le filtre est composé d'un passe-haut de deuxième ordre (12 dB/octave) pour le tweeter, d'un passe-bande de deuxième ordre (12dB/octave) pour le haut-parleur-médium et d'un passe-bas de deuxième ordre (12dB/octave) pour le boomer.

La réponse en fréquence est équilibrée jusqu'à 10 000 Hz. Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,7 % entre 200 et 20000 Hz. A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1%.

Notre kit se compose de

  • Visaton BG 17, 8 Ohm
  • Visaton TW 70, 8 Ohm
  • Visaton W300, 8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 3,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 3,5x17 noir, empreinte cruciforme, 8 pièces
  • Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,3 uF / 400 Vdc
  • Condensateur Audaphon MKT 10 uF / 160 Vdc
  • Condensateur Audaphon MKT 47 uF / 160 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 100uF / 50 VDC
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Bobine à noyau en M Audaphon M12 1,0 mH/0,13 0hm
  • Bobine à noyau en M Audaphon M12 2,2 mH/0,2 0hm
  • Bobine type transformateur Monacor LSI-56T, 5,6mH/0,15 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)

Kit hors ébénisterie, prix par unité   EUR 214,00 hors TVA: € 179.83 / $ 210.40

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateur polypropylène et polyester. Deux bobines sont bobines à air verni pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit High End hors ébénisterie, prix par unité   EUR 271,00 hors TVA: € 227.73 / $ 266.45

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 220x155mm, étamé, prix à l´unité:   EUR 11,70 hors TVA: € 9.83 / $ 11.50
Nous vous recommandons une support par enceinte (deux pour une paire d´enceintes)
