CT 270, L'enceinte bibliothèque   de K+T 1/2014

Fiche technique:
- Impédance nominale: 6 Ohm
- Sensibilité (2,83V/1m): 87 dB
- Dimensions (HxLxP): 382 x 282 x 182 mm
- Réponse en fréquence (-8dB): 50 - 20000 Hz
- Fréquence(s) de coupure: 2050 Hz
- Principe: charge close

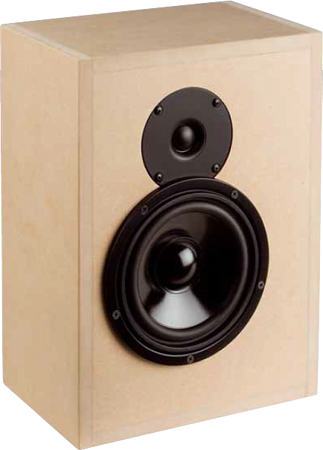

Petite enceinte close à deux voies, équipée d'un boomer Visaton et d'un tweeter Visaton.




Notre kit se compose de

  • Tweeter à dôme Visaton SC 10 N
  • Boomer Visaton W170 S4
  • Ruban d'étanchéité PE, 5x2 mm
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier T105 Au avec bornes en laiton plaquées or
  • 1,5m Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 3,5x17 noir, 8 pièces
  • Vis à tête fraisée Visaton 3,5x25, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 5,6 uF / 400 Vdc
  • Condensateur Audaphon MKT 22 uF / 160 Vdc
  • Bobine à air 0,7 mm, 0,56 mH/0,55 Ohm
  • Bobine à air 1,4 mm, 1,2 mH/0,33 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)

Composants sans ébénisterie, prix par unité EUR 101,00 hors TVA: € 84.87 / $ 75.78

Filtre High End



  • Condensateur ClarityCap SA 5,6uF / 630 Vdc
  • Condensateur ClarityCap PWA 22 uF / 160 Vdc
  • Bobine à air vernie Mundorf BL71 0,56 mH/0,64 Ohm
  • Bobine à air vernie Mundorf BL140 1,2 mH/0,34 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm 2% (orange-orange-or)
  • Résistance oxyde de métal, 10W 12 Ohm 2% (brun-rouge-noir)

Composants sans ébénisterie, prix par unité EUR 116,00 hors TVA: € 97.48 / $ 87.03

Correction d'impédance

  Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.

  • Condensateur électrolytique Mundorf à film lisse, 47uF / 50 VDC
  • Bobine à air 0,7 mm, 0,15 mH/0,28 Ohm
  • Résistance oxyde de métal, 10W 5,6 Ohm 2% (vert-bleu-or)


Prix par correction d´impédance pour une enceinte, à monter sur support bois.   EUR 9,10 hors TVA: € 7.65 / $ 6.83

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité: EUR 5,10 hors TVA: € 4.29 / $ 3.83
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
