Cheap Trick CT 209 de Klang+Ton 5/04

CT 209
Fiche technique du satellite
- Dimensions (HxLxP): 14 x 12 x 13 cm
- Impédance nominale: 8 Ohm
- Sensibilité: 80 dB
- Réponse en fréquences (-8dB): 130 - 25000 Hz
- Construction: caisson fermé
CT 209 est un satellite de forme quasi cubique équipé d'un haut-parleur de bande large très interessant de Tangband: le W 3-871. Il mesure 9,4 cm de diamètre, est doté d'un phaseplug en aluminium pour le refroidissement et d'une membrane en papier.

Avec son facteur QTS relativement haut, il convient également pour des caisson plus grands où il délivre des basses un peu plus profondes.

Vu ses dimensions réduites, le CT 209 est un satellite intéressant pour l'usage en home-cinéma ou l'audio PC.
Tang Band W3-871

Le kit contient:

- Haut-parleur bande large Tangband W3-871 (à droite)
- un terminal de borniers à ressorts
- 1/10 Pack Polyester Dämmstoff
- 1/2 m de cablage 2x1,5 mm2
- 8 vis Pan 3,5x17
- plan de construction
      et
- les composants du filtre, pour montage sur une planchette:
- 1x self à air 0,47 mH 1,4 mm
- 1x condensateur électrolytique lisse 150 uF (composé de 68+82 uF en parallèle)
- 1x condensateur 6,8 uF MKT
- 2x résistances 22 Ohm MOX10 (rouge-rouge-noir)

Prix unitaire du kit CT 209 sans caisson: EUR 51,70 hors TVA: € 43.45 / $ 40.60

Prix unitaire du "grand frère":
Tangband W4-657SC - indisponible

Subwoofer

Comme ce haut-parleur ne dispose que d'une membrane relativement petite, nous conseillons l'usage avec un subwoofer.
Par exemple, pour le montage au mur CT 198 ou n'importe quel autre petit sub.

CT 209 AL-variation du développeur Udo Wohlgemuth

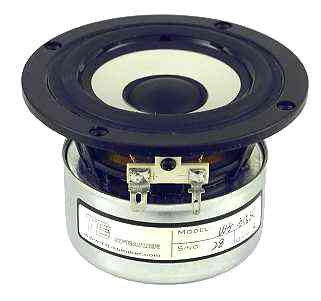

Tang Band W3-315 SC Si le son doit être un peu clair et vivace, nous proposons le hp W3-315SC avec membrane en alu.

Dans ce cas le condensateur 6,8 uF est remplacé par un 8,2 uF MKT (=C1)
et les résistances 2 x 22 Ohm par un 8,2 Ohm MOX10
Le autres composants restent les mêmes.

Prix unitaire du kit CT 209 AL sans caisson: EUR 52,00 hors TVA: € 43.70 / $ 40.84
